Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
86 Руководство по эксплуатации, 03/2011, A5E03716106A

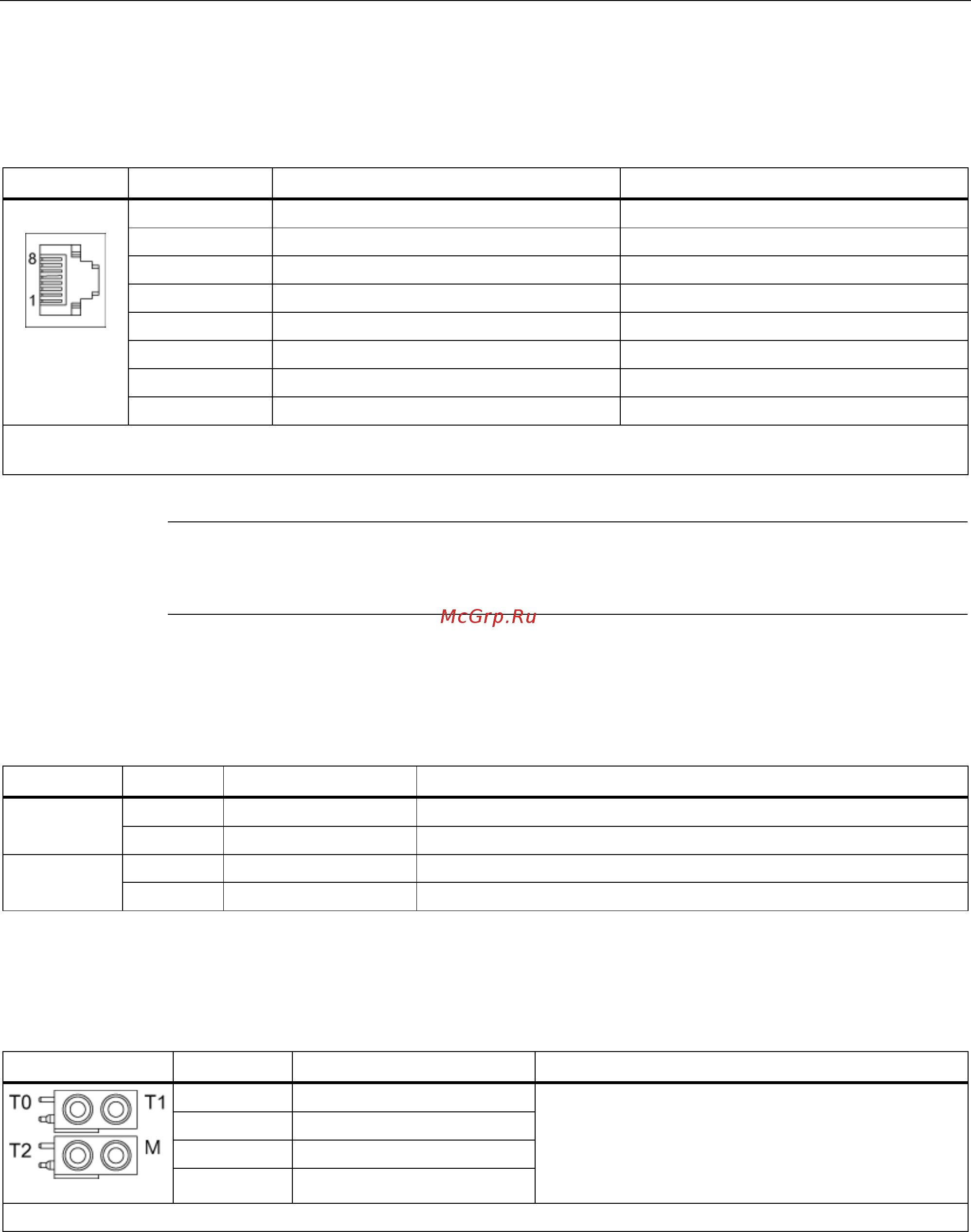

X150 P1 / P2 Интерфейс PROFINET
Таблица 4- 30 X150 P1 и X150 P2 PROFINET
Контакт Имя сигнала Технические данные
1 RXP Принимаемые данные +
2 RXN Принимаемые данные -
3 TXP Передаваемые данные +
4 зарезервировано, не использовать
5 зарезервировано, не использовать
6 TXN Передаваемые данные -
7 зарезервировано, не использовать
8 зарезервировано, не использовать
Тип штекера: розетка RJ45
Тип кабеля: PROFINET
Примечание
Интерфейсы PROFINET поддерживают Auto-MDI(X). Поэтому для подключения
устройств можно использовать как кросс-кабели, так и обычные патч-кабели.
Для диагностики оба интерфейса PROFINET оснащены одним зеленым и одним
желтым светодиодом каждый. Они отображают следующую информацию о состоянии:
Таблица 4- 31 Состояния светодиодов на X150 P1 / P2 PROFINET-интерфейс
Светодиод Цвет Состояние Описание
- Выкл Соединение отсутствует или ошибка соединения Link Port
Зеленый Светится постоянно Имеется соединение 10 или 100 Мбит
- Выкл Активность отсутствует Activity Port
Желтый Мигает Передача или прием данных на порт x
T0, T1, T2: Измерительные розетки
Таблица 4- 32 Измерительные розетки T0, T1, T2
Розетка Функция Технические данные
T0 Измерительная розетка 0
T1 Измерительная розетка 1
T2 Измерительная розетка 2
M Масса
Напряжение: 0 В до 5 В
Разрешение: 8 бит
Ток нагрузки: макс. 3 мА
устойчив к длительному короткому замыканию
Опорным потенциалом является клемма M
Измерительные розетки пригодны только для банановых штепселей диаметром 2 мм.
