Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
72 Руководство по эксплуатации, 03/2011, A5E03716106A
Соединительный штекер
Подключение проводов должно производиться через PROFIBUS-штекер, поскольку
в этом штекере также расположены нагрузочные сопротивления шины.

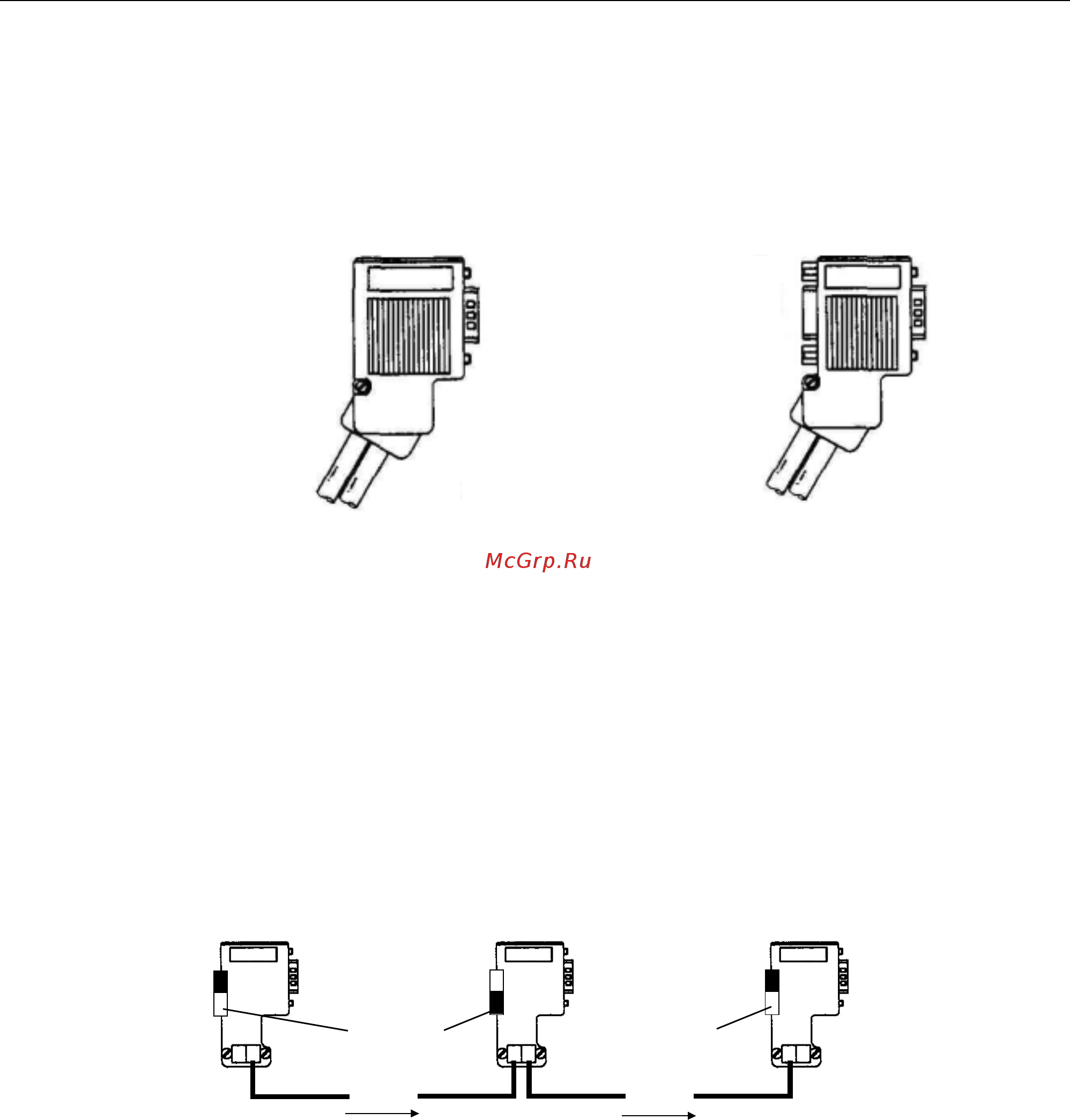

Подходящие PROFIBUS-штекеры с различной длиной кабеля приведены ниже.
PROFIBUS-штекер
без PG/PC-соединения
6ES7972-0BA41-0XA0
PROFIBUS-штекер
с PG/PC-соединением
6ES7972-0BB41-0XA0
Нагрузочное сопротивление шины
В зависимости от расположения в шине нагрузочное сопротивление шины должно
быть включено или выключено, т.к. в противном случае передача данных не будет
функционировать надлежащим образом.
На первом и последнем участнике на одной линии терминаторы должны быть
включены, на всех прочих штекерах сопротивления должны быть отключены.
Экран провода должен иметь большую площадь и уложен с обеих сторон.
͚͓͚͑͒͌͋ͥ͌͘͠
͚͙͕͙͉͚͚͇͙͔͗͐͘͘͘͞͏͚͔͇͑͟͏͔͌
͖͉͕͚͙͕͙͉͕͌͗͌͗͐͘͘
͚͇͙͔͘͞͏͔͇͑͟͏͔͌
̵͕͔͔͇͔͇͚͎͇͑͌ͦ͊͗͑͞
͟͏͔͢
̵͕͔͔͇͔͇͚͎͇͑͌ͦ͊͗͑͞
͟͏͔͢
͕͙͖͚͕͗͌͋͋͌͊͢͠
͚͙͕͙͉͇͚͇͙͔͗͐͘͘͘͞͏͇͔͇͑͟͏͔͌
͖͕͔͚͙͕͙͉͕͒͌͋͌͌͗͐͘͘͘
͚͇͙͔͘͞͏͔͇͑͟͏͔͌
RQ
RII
RQ
RII
RQ
RII
Изображение 4-16 Расположение нагрузочных сопротивлений шины
