Управление
6.3 Основы приводной системы
Преобразователи и встроенные устройства
164 Руководство по эксплуатации, 03/2011, A5E03716106A
6.3.2 Приводные объекты (Drive Objects)
Приводной объект – это самостоятельная, замкнутая в себе программная функция,
которая имеет свои собственные параметры и по обстоятльствам также свои
собственные сообщения о неисправностях и предупреждения. Приводные объекты
могут быть в наличии уже по умолчанию (например, обработка входов/выходов), быть
доступны для однократного создания (например, опциональная плата) или для
многократного создания (например, регулирование привода).
̸͏͕͉͕͒͐
͓͕͚͋͒ͣ
̹͓͌͗͏͔͇
͔͒ͣ͐͢
͓͕͚͋͒ͣ
̹͓͌͗͏͔͇
͔͒ͣ͐͢
͓͕͚͋͒ͣ
̵͖͝͏͕͔͇͒
͔͇ͣͦ
͖͇͙͇͒
̶͗͏͉͕͔͕͈͙͋͌͌͑͢͢͡
̷͚͌͊͒ͦ
͙͕͗
̵͈͇͗
͈͕͙͇͑
̵͖͝͏͕͔͇͒
͔͇ͣͦ
͖͇͙͇͒
̵͈͇͗
͈͕͙͇͑
̹͓͌͗͏͔͇͒
͔ͣ͐͢
͓͕͚͋͒ͣ
̵͈͇͗
͈͕͙͇͑
̹͓͌͗͏͔͇͒
͔ͣ͐͢
͓͕͚͋͒ͣ
̺͖͇͉͗͒ͦͥ͠͏
͓͕͚͐͋͒ͣ
͕͈͇͗
͈͕͙͇͑
͔͇͘͏͙͓͌͌͘
,2

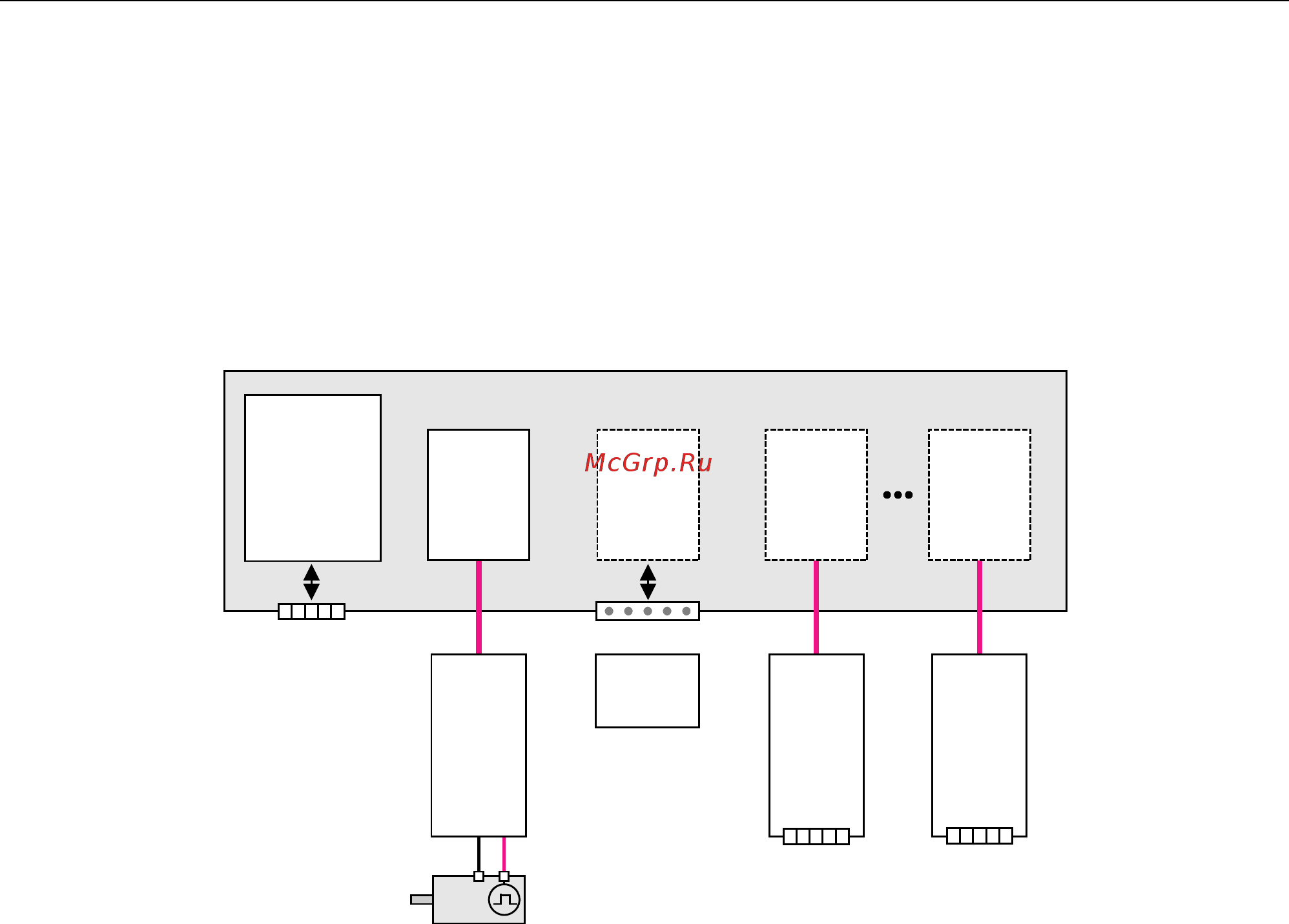

Изображение 6-3 Приводные объекты - Drive Objects
Стандартно установленные объекты системы привода
● Регулятор привода
Регулятор привода выполняет регулирование двигателя. С регулятором привода
согласованы 1 силовой модуль и как минимум 1 двигатель и макс. 3 датчика.
● Управляющий модуль, входы/выходы
Имеющиеся на управляющем модуле входы/выходы обрабатываются внутри
приводного объекта.
Опционально имеющиеся приводные объекты
● Обработка опциональной платы
Другой приводной бъект обеспечивает обработку установленной опциональной
платы. Специфический принцип работы зависит от соответствующего типа
опциональной платы.
● Обработка терминальных модулей
За обработку опционально подключаемых терминальных модулей отвечает
соответственно отдельный приводной объект.
