Канал заданных значений и регулирование
7.4 Векторное регулирование частоты вращения/вращающего момента без датчика/с датчиком
Преобразователи и встроенные устройства
272 Руководство по эксплуатации, 03/2011, A5E03716106A
7.4.3.3 Согласование регулятора частоты вращения
Описание
Существует два варианта согласования - независимое согласование Kp_n и
согласование Kp_n/Tn_n в зависимости от частоты вращения.
Независимое согласование Kp_n активно также при работе без датчика, а при работе с
датчиком дополнительно предназначено для согласования Kp_n в зависимости от
частоты вращения.
Согласование Kp_n/Tn_n в зависимости от частоты вращения активно только при
работе с датчиком, а также влияет на значение Tn_n.
p 1459
y
x
p 1456 p 1457
( 1 )
p 1466
( 0 )
p 1455
p 1458
x
p1400.0
1
0
1
0
1
0
p1400.6
p 1460
p 1470
p 1462
p 1472
1
0
1
1
p1464
p1465
p 1461
p 1463
1
0
p1400.5
0
1
p1400.5
.SBQB͇͇͖͙͋
̶͚͘͏͔͒͌͏͌
̳͇͙͇͈͘͟͏͕͉͇͔͗͏͌
͚͙͕͚͑͗͌͊͒ͦ͗
͕͕͙͑͗͘͘͏
̮͇͉͏͇͕͙͕͕͙ͦͦ͑͗͘͘͘͠͏
͇͇͖͙͇͋͝͏ͦ7QBQ
̸͔͏͍͔͌͏͌͋͏͔͇͓͏͑͏
͕͇͈͔͒͒͌͘͏͖͕ͦ͒ͦ
͙͕͕͉͙͕͔͕͕͒ͣ͑͋͒ͦ͌͑͗͊
͚͖͇͉͔͗͒͌͏͈͎ͦ͌
͇͙͋͞͏͇͑
̮͇͉͏͇͕͙͕͕͙ͦͦ͑͗͘͘͘͠͏
͇͇͖͙͇͋͝͏ͦ.SBQ
̩͙͕͔͕͌͑͗͌
͚͖͇͉͔͗͒͌͏͈͎͌͌
͇͙͋͞͏͇͇͙͑͑͏͉͔͕
̶͚͘͏͔͒͌͏͌
͘͏͔͇͇͇͖͙͇͊͒͋͝͏͏
7QBQB͇͇͖͙͋

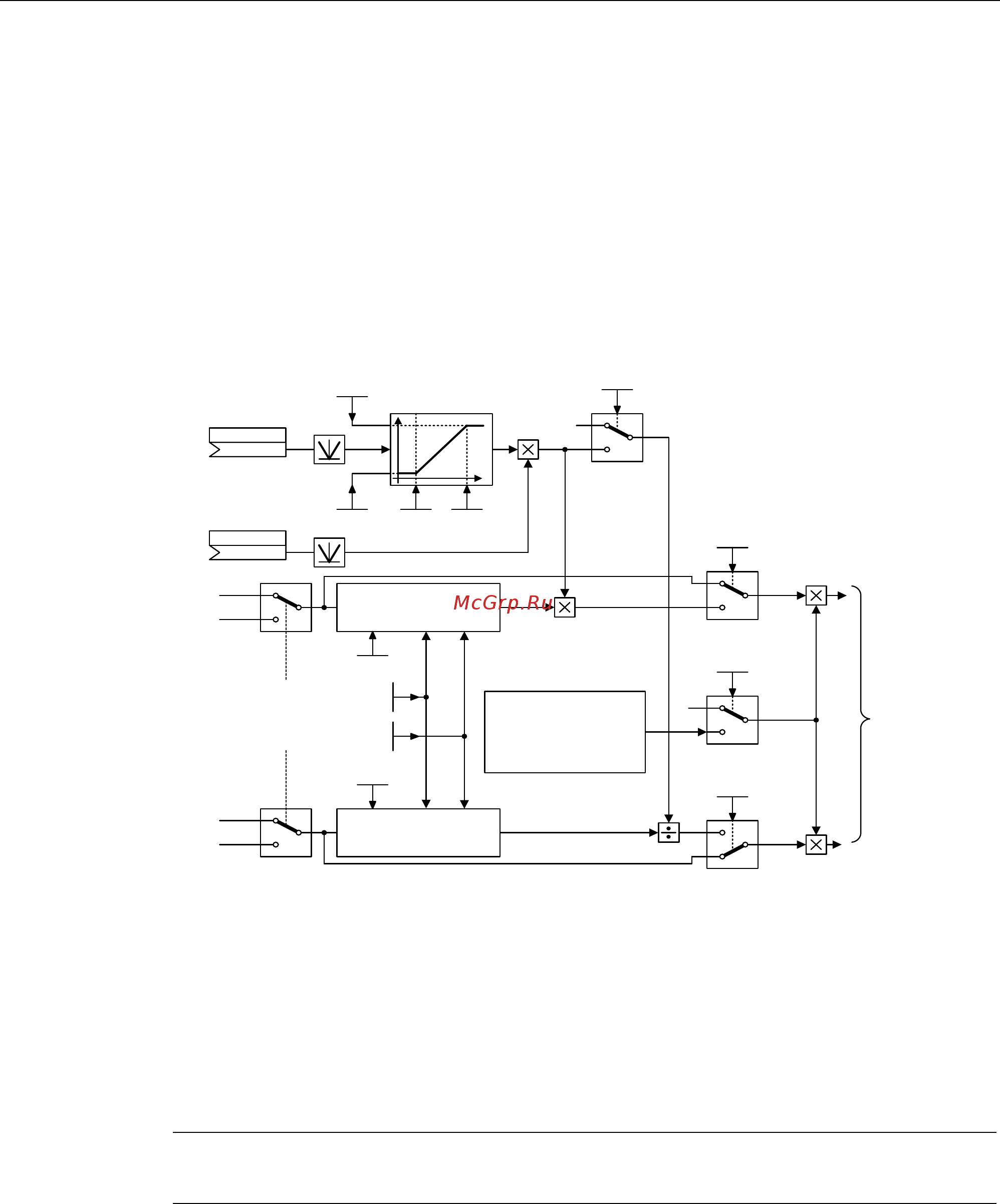

Изображение 7-17 Свободное согласование Kp
При работе без датчика возможно включение уменьшения динамики в диапазоне
гашения поля (p1400.0). Оно активируется при оптимизации регулятора частоты
вращения для достижения повышенной динамики в диапазоне основной частоты
вращения.
Пример согласования в зависимости от частоты вращения
Примечание
Данное согласование активно только при работе с датчиком!
