Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
93

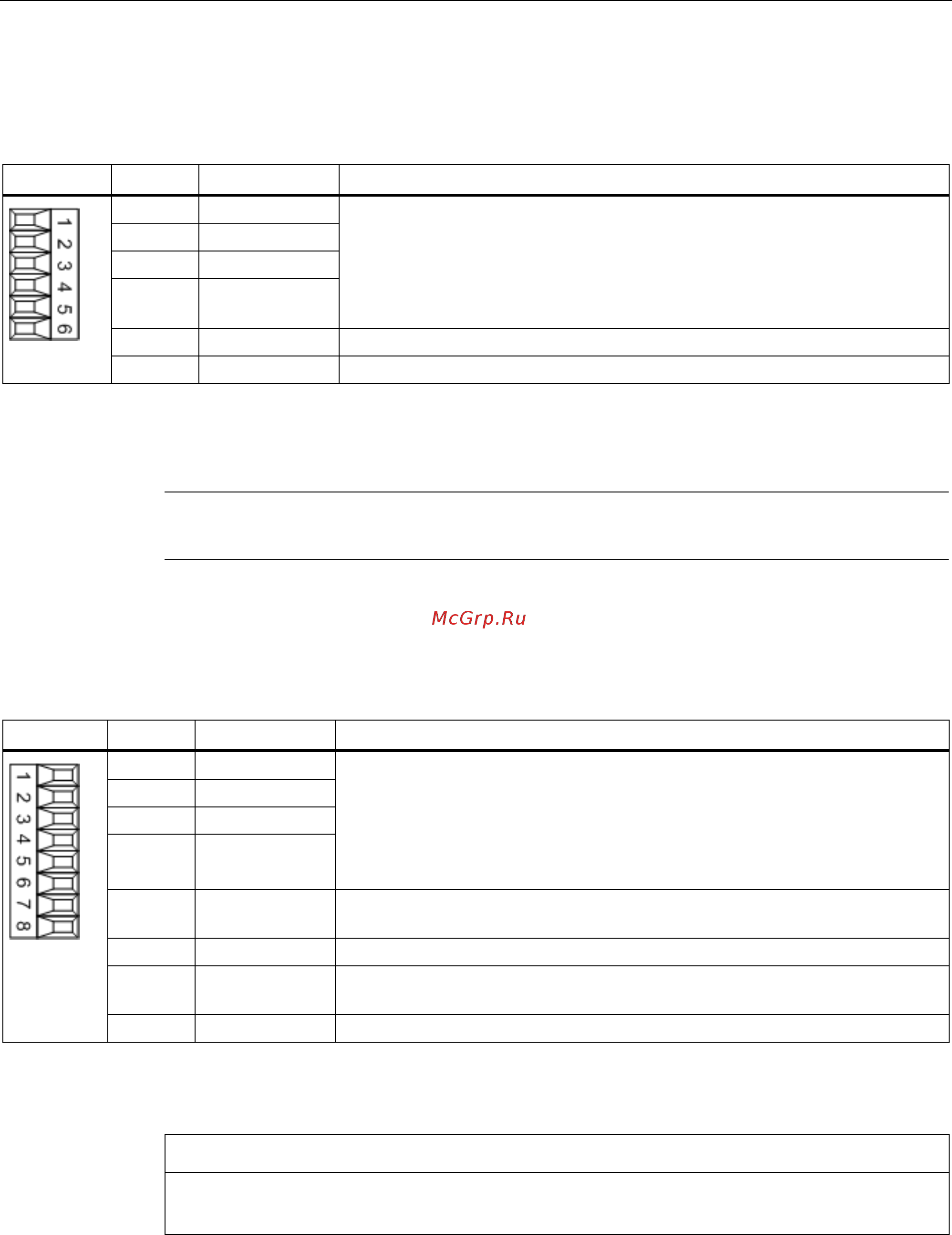

X530: 4 цифровых входа
Таблица 4- 36 Клеммная колодка X530
Клемма Обозначение
1)
Технические данные
1 DI 4
2 DI 5
3 DI 6
4 DI 7
Напряжение: - 3 В до 30 В
Типичное потребление тока: 10 мА при 24 В
Опорным потенциалом всегда является клемма M2
Уровень:
- высокий уровень (H): 15 В до 30 В
- низкий уровень (L): -3 В до 5 В
5 M2 Опорный потенциал
6 M Масса электроники
1)
DI: цифровой вход; М2: Опорная масса; М: Масса электроники
Макс. подсоединяемое сечение: 1,5 мм²
Примечание
Открытый вход интерпретируется как «Низкий».
X521: 2 аналоговых входа (дифференциальные входы)
Таблица 4- 37 Клеммная колодка X521
Клемма Обозначение
1)
Технические данные
1 AI 0+
2 AI 0-
3 AI 1+
4 AI 1-
В качестве входа по напряжению:
-10 В - +10 В, Ri = 100 kΩ
Разрешение: 11 бит + знак
В качестве входа по току:
+4 мA - +20 мA / -20 мA - +20 мA / 0 мA - +20 мA, Ri = 250 Ω
Разрешение: 10 бит + знак
5 P10 Вспомогательное напряжение +10 В, устойчив к длительному короткому
замыканию
6 M Опорный потенциал
7 N10 Вспомогательное напряжение -10 В, устойчив к длительному короткому
замыканию
8 M Опорный потенциал
1)
AI: аналоговый вход; P10/N10: вспомогательное напряжение; М: Опорный потенциал
Макс. подсоединяемое сечение: 1,5 мм²
ВНИМАНИЕ
Если аналоговые входы подключены как входы по току, то входной ток не должен
превышать 35 мА.
