Функции, контрольные и защитные функции
9.3 Расширенные функции
Преобразователи и встроенные устройства
354 Руководство по эксплуатации, 03/2011, A5E03716106A
9.3.2.3 Байпас без синхронизации (p1260 = 3)
Описание
При переходе двигателя на сеть контактор K1 размыкается (после блокировки
импульсов преобразователем), затем выжидается время разблокировки двигателя,
после чего контактор K2 замыкается, в результате чего двигатель может работать от
сети.
Из-за несинхронизированного включения двигателя при подключении проходит
переходный ток, который должен быть учтен при проектировании защитного
устройства (см. иллюстрацию "Подключение байпаса без синхронизации").
При переходе двигателя от сети к преобразователю вначале размыкается контактор
K2, и после времени развозбуждения замыкается контактор K1. После этого
преобразователь захватывает вращающийся двигатель, и он начинает работать от
преобразователя.
При этом контактор K2 должен быть предназначен для включения под индуктивной
нагрузкой.
Контакторы K1 и K2 должны быть заблокированы от одновременного замыкания.
Функция "Улавливание" должна быть активирована (p1200 = 1).
M
~
K 1 K 2
̶͕͈͇͎͕͉͇͙͗͌͗͌͒ͣ͘
͓͕͚͓͋͒͌9ROWDJH
6HQVLQJ0RGXOH
960
̸͙͌ͣ
̨͕͒͑͏͕͉͇͕͙͗͑
͕͔͕͉͓͔͔͕͕͋͗͌͌͊
͎͇͙͑͗͢͏ͦ
̮͇͠͏͙͔͕͚͙͕͙͉͕͌͗͐͘͘

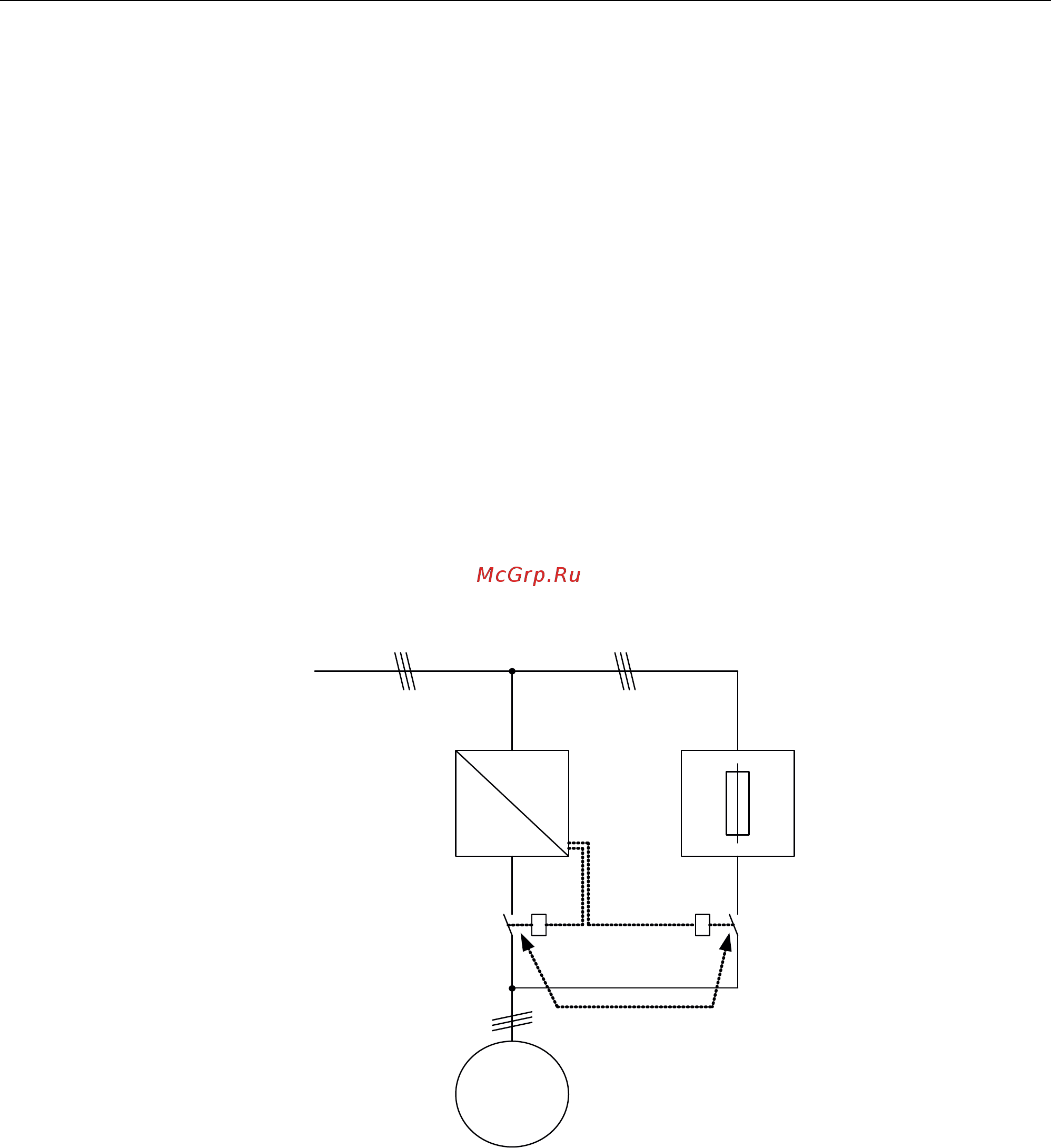

Изображение 9-15 Пример подключения - Байпас без синхронизации
