Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
121
Примечание
Обязательно проверьте, подключены ли выбранные опции к входному устройству.
По результатам выбора опций мастер выполняет внутренние соединения, поэтому
выбранные опции невозможно изменить с помощью экранной кнопки < Назад.
Если введены неправильные данные, ввод привода в эксплуатацию должен быть
прерван и выполнен заново!
⇒ После тщательной проверки опций щелкнуть на Далее >
Выбор структуры регулирования

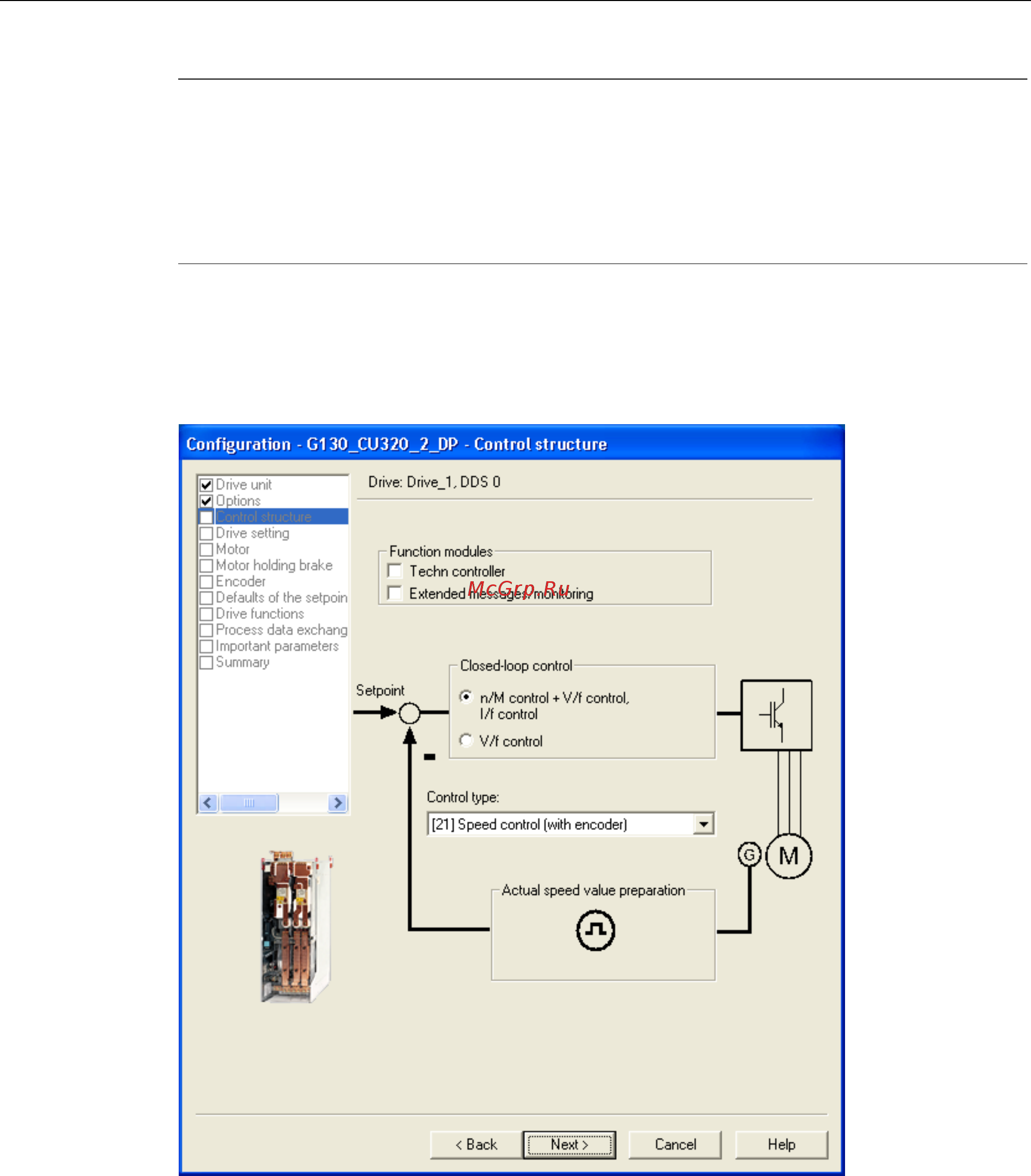

Изображение 5-15 Выбор структуры регулирования
⇒ Выбрать соответствующие данные:
