Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
76 Руководство по эксплуатации, 03/2011, A5E03716106A

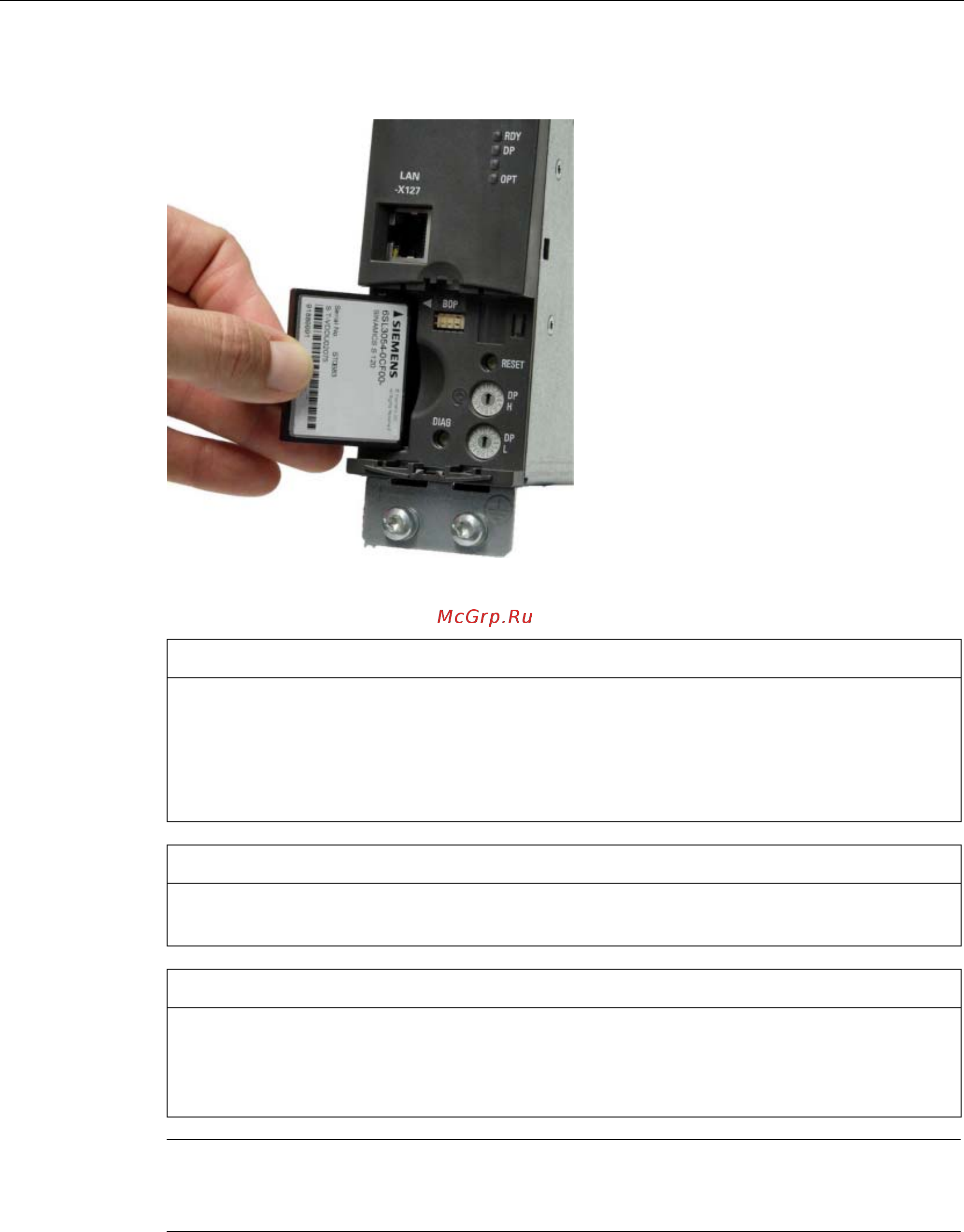

Слот для карты CompactFlash
Изображение 4-17 Слот для карты CompactFlash
ВНИМАНИЕ
Разрешается извлекать и вставлять карту CompactFlash только в обесточенном
состоянии управляющего модуля, иначе при текущей работе возможна потеря
данных и даже остановка установки.
Разрешается вставлять карту CompactFlash только как показано на рисунке выше
(стрелка справа вверху).
ВНИМАНИЕ
Карта CompactFlash является электростатически-чувствительным компонентом.
При извлечении и вставке карты необходимо соблюдать правила ЭЧД.
ЗАМЕТКА
При возврате неисправного управляющего модуля просьба не прилагать к нему карту
CompactFlash, а сохранить ее для комплектации подменного устройства. Иначе
возможна потеря находящихся на карте CompactFlash данных (параметры,
микропрограммное обеспечение, лицензии и т.д.).
Примечание
Просьба учитывать, что для работы управляющего модуля можно использовать только
карты CompactFlash SIEMENS.
