![Siemens 6SL3310-1GE36-1AA3 [408/488] Замена силового блока типоразмер gx](/img/pdf.png)
Siemens 6SL3310-1GE36-1AA3 [408/488] Замена силового блока типоразмер gx
![Siemens 6SL3310-1GE36-1AA3 [408/488] Замена силового блока типоразмер gx](/views2/1587107/page408/bg198.png)
Техобслуживание и уход
11.4 Замена деталей
Преобразователи и встроенные устройства
406 Руководство по эксплуатации, 03/2011, A5E03716106A
11.4.6 Замена силового блока, типоразмер GX
Замена силового блока

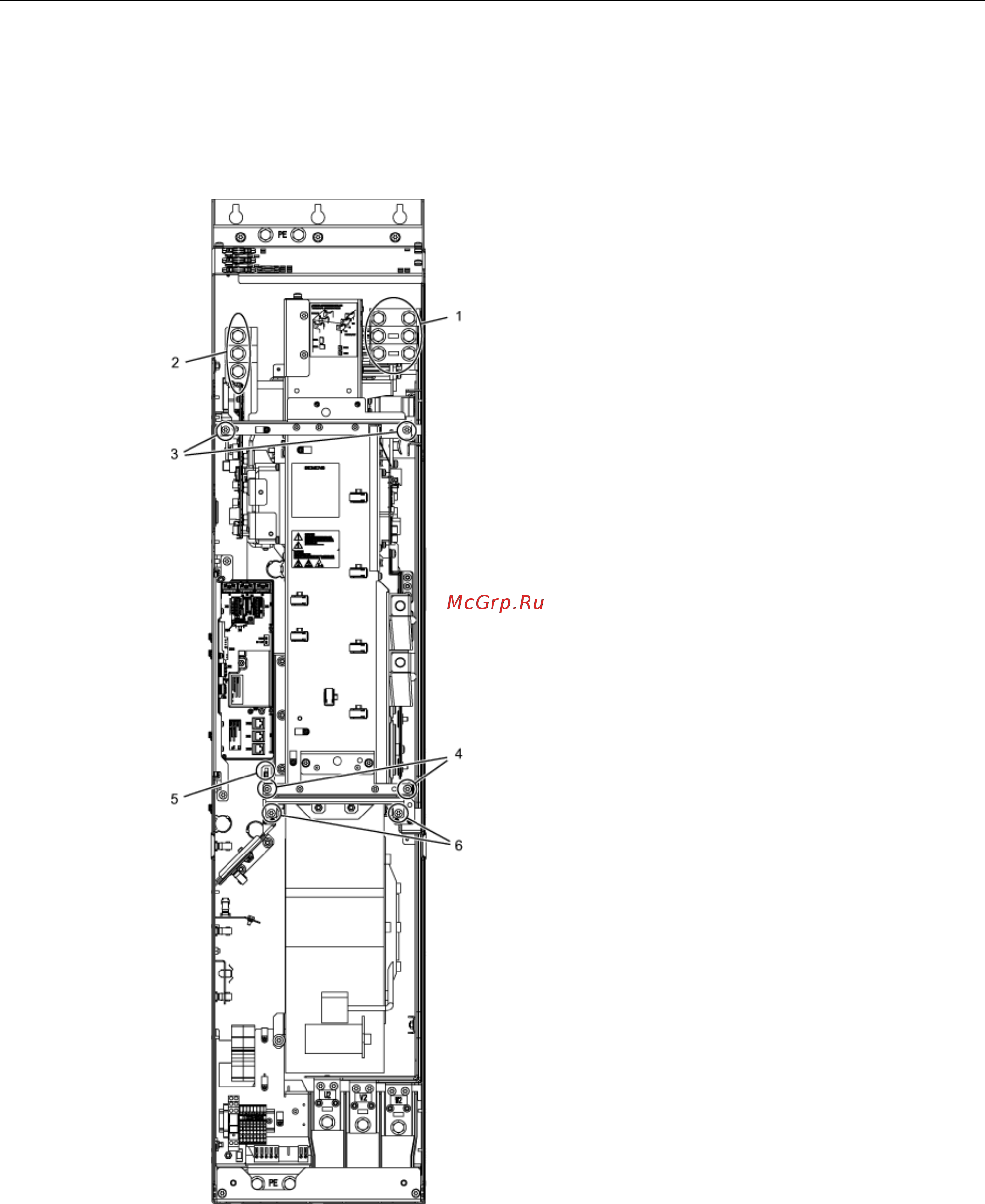

Изображение 11-9 Замена силового блока, типоразмер GX
