Канал заданных значений и регулирование
7.2 Канал заданных значений
Преобразователи и встроенные устройства
244 Руководство по эксплуатации, 03/2011, A5E03716106A
7.2.3 Полосы пропускания, минимальная скорость
Описание
У приводов с регулируемой скоростью вращения может случиться, что в диапазоне
регулирования всей передачи вращения находятся изгибно-критические скорости,
стационарное движение вблизи от них невозможно. Т.е. этот диапазон может быть
пройден, но привод не должен оставаться здесь, т.к. возможно возбуждение
резонансных колебаний. Блокировка этих диапазонов для стационарной работы
возможна с помощью полос пропуска. Поскольку точки изгибно-критических скоростей
передачи вращения могут смещаться вследствие старения или из-за температуры,
здесь требуется блокировка широкого диапазона регулирования. С тем, чтобы в
диапазоне этих полос пропуска (скоростей) не возникали бы постоянные скачки
скорости, эти полосы пропуска имеют гистерезис.
Пропускаемые скорости действуют в положительном и отрицательном направлении
вращения.
При задании минимальной скорости возможна блокировка стационарной работы в
определенном диапазоне в районе скорости 0 мин
-1
.

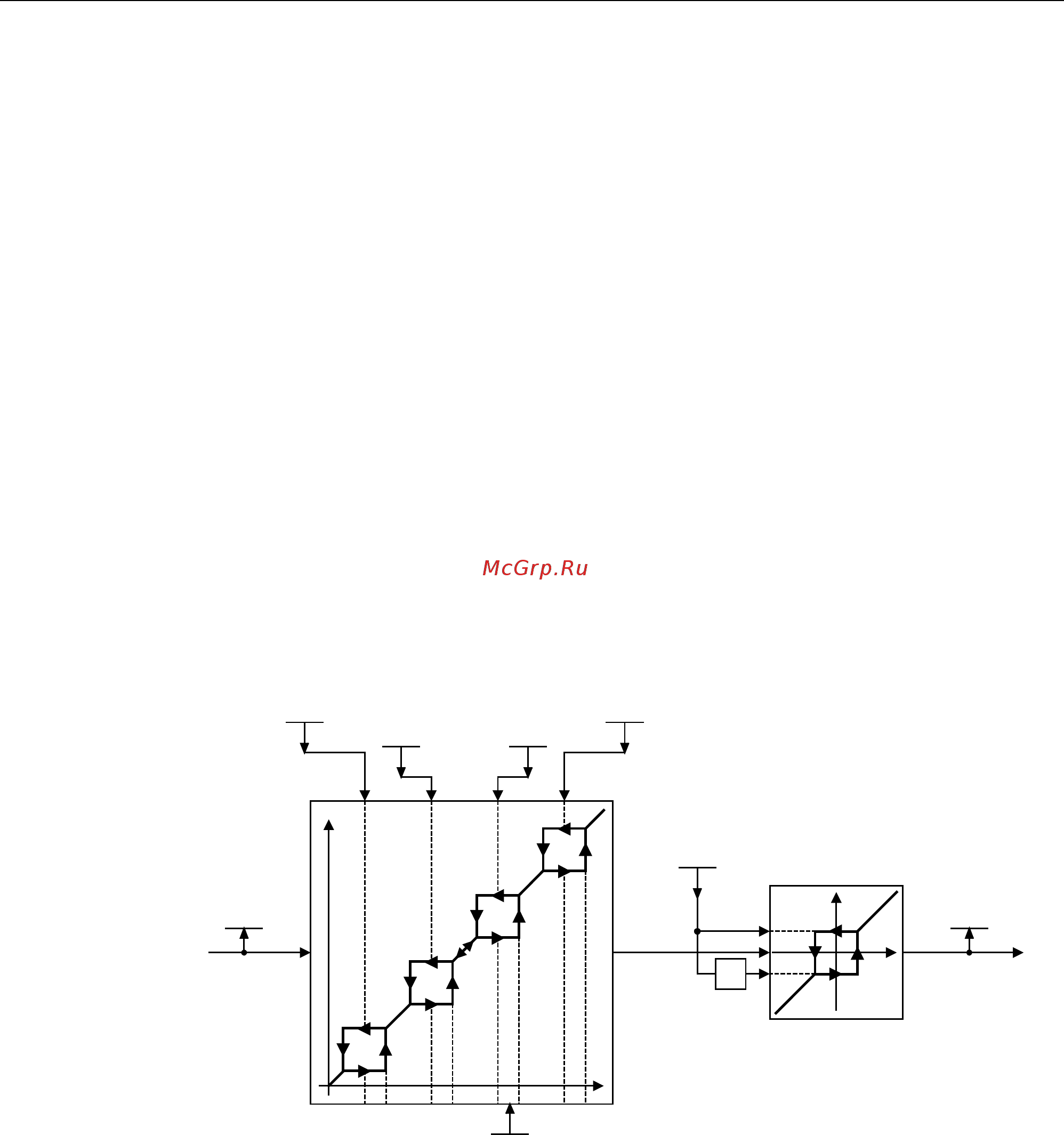

Схема прохождения сигналов
̩͔͔͇͋͌͒͌ͦ͢
͇͙͕͙͇͉͇͔͗͌͘͞͠͏ͦ
̩͔͔͇͋͌͒͌ͦ͢
͇͙͕͙͇͉͇͔͗͌͘͞͠͏ͦ
̩͔͔͇͇͙͕͙͇͋͌͒͌ͦ͘͢͞
͉͇͔͗͌͠͏ͦ
̩͔͔͇͇͙͕͙͇͋͌͒͌ͦ͘͢͞
͉͇͔͗͌͠͏ͦ
̳͏͔͏͓͇͔͕͒ͣ͌
͕͇͔͊͗͏͔͌͞͏͌
̳͏͔͏͓͇͔͇͒ͣͦ
͇͙͕͙͇͉͇͔͗͌͘͞͠͏ͦ
̶͕͕͇͖͕͖͚͇͔͒͗͑͘͘͏ͦ
̮͇͋B͖͕͒͌͘B͕͇͔͊͗ Q̮͇͋B͖͕̳͒͌͘͏̵͔͇͔͊͗
S
S
S S
S
[
[
\ \
_[_
_\_
Z
Z
Z
Z
[
\
S
U U
Изображение 7-1 Схема прохождения сигналов: полосы пропуска, минимальная скорость
Функциональная схема
FP 3050 Полосы пропуска и ограничения скорости
