Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
123
Конфигурирование свойств привода

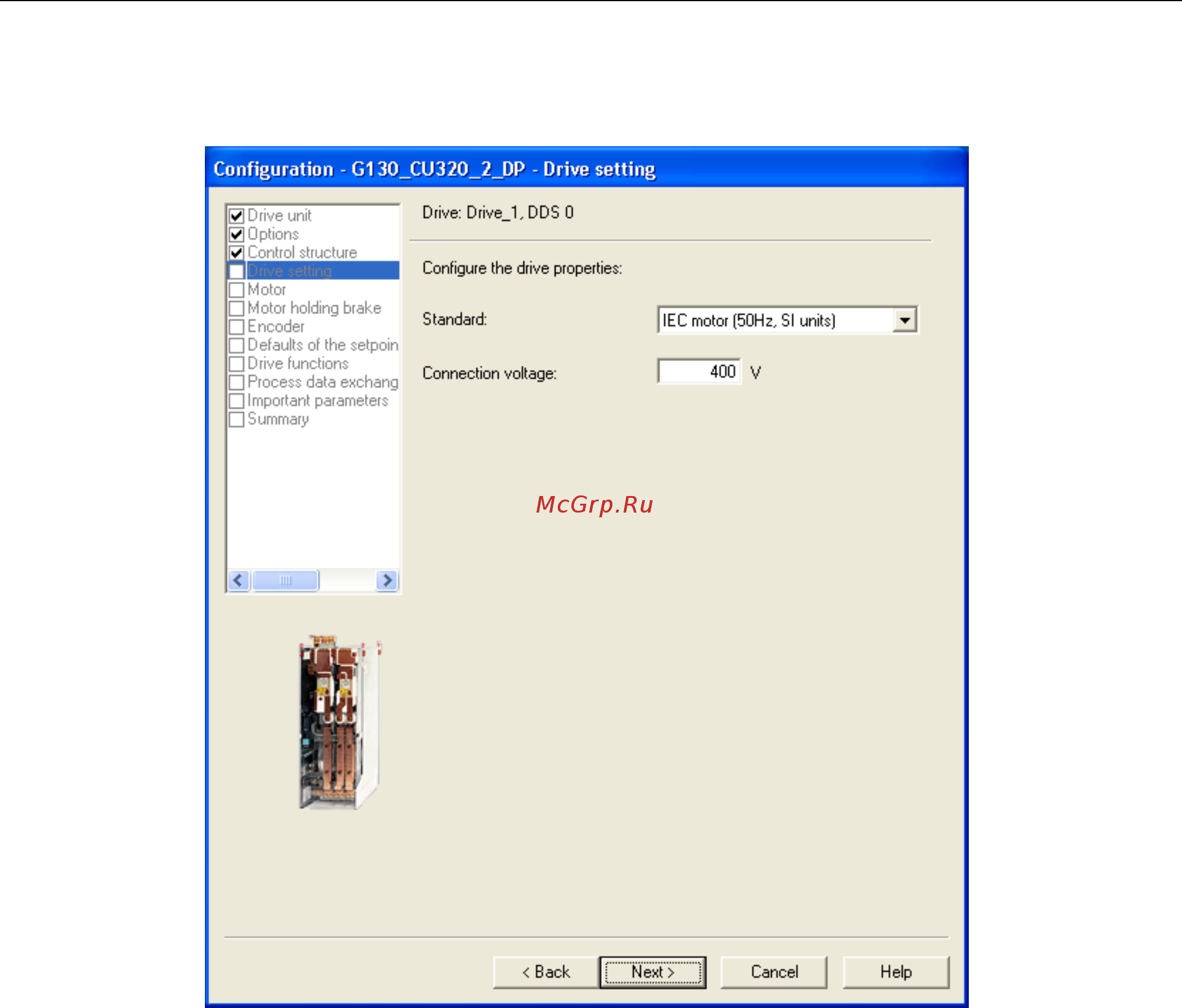

Изображение 5-16 Конфигурирование свойств привода
⇒ Выберите в пункте Стандарт: выберите стандарт, соответствующий Вашему
двигателю.
Доступны следующие варианты:
● Двигатель по МЭК (50 Гц, един. SI): Частота сети 50 Гц, параметры двигателя в кВт
● Двигатель по NEMA (60 Гц, един. US): Частота сети 60 Гц, параметры двигателя
в л.с.
⇒ В пункте Напряжение питающей сети: соответствующее напряжение устройства.
⇒ Щелкнуть на Далее >
