Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
114 Руководство по эксплуатации, 03/2011, A5E03716106A

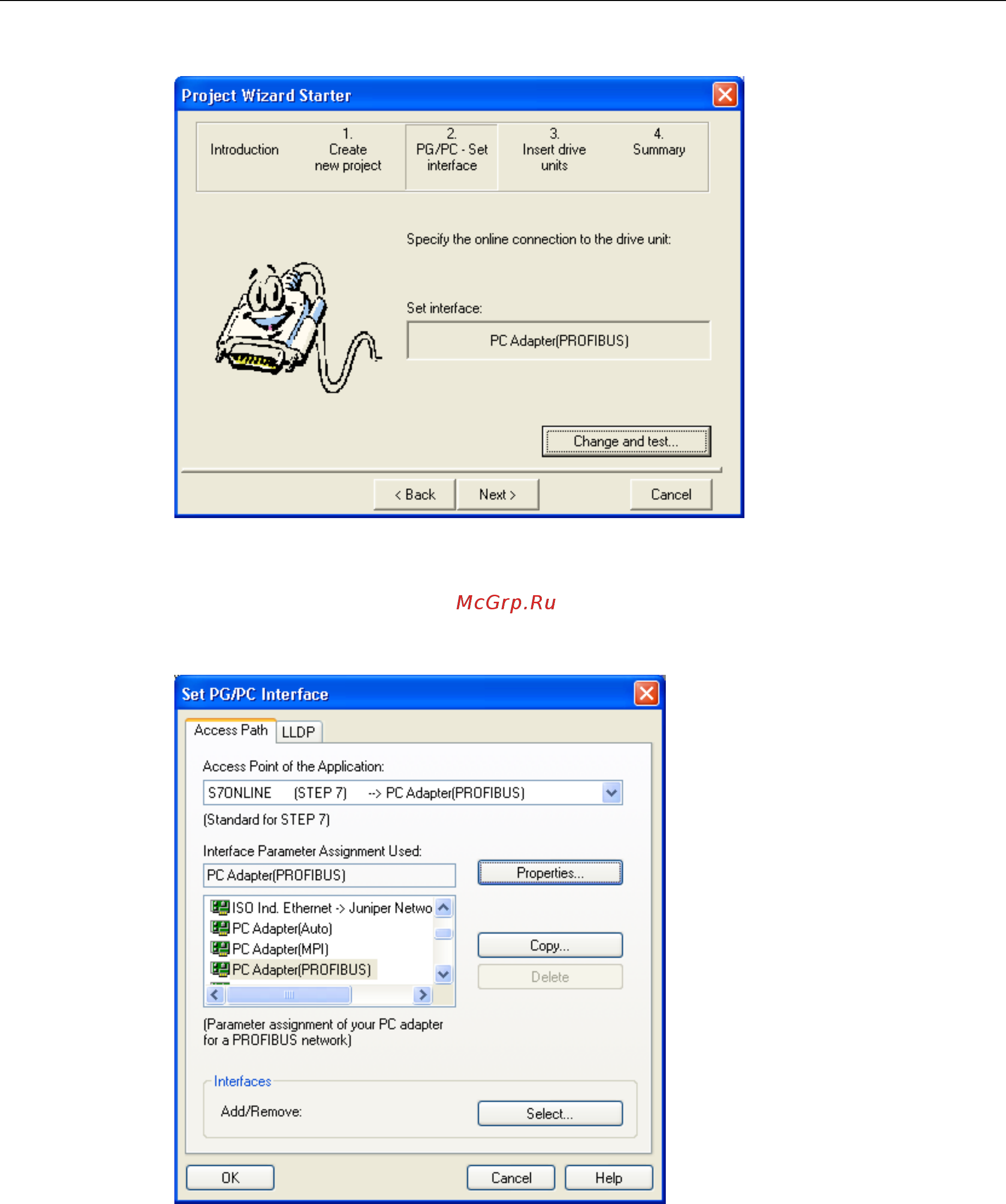

Изображение 5-5 Настройка интерфейса
⇒ Кликните по Изменить и протестировать... и настройте интерфейс в соответствии с
конфигурацией Ваших устройств.
Доступны вкладки Свойства..., Копировать... и Выбрать....
Изображение 5-6 Настройка интерфейса
