Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
115
Примечание
Для выполнения такой настройки интерфейса должна быть установлена
соответствующая интерфейсная плата, например: Адаптер ПК (PROFIBUS) должен
быть установлен.

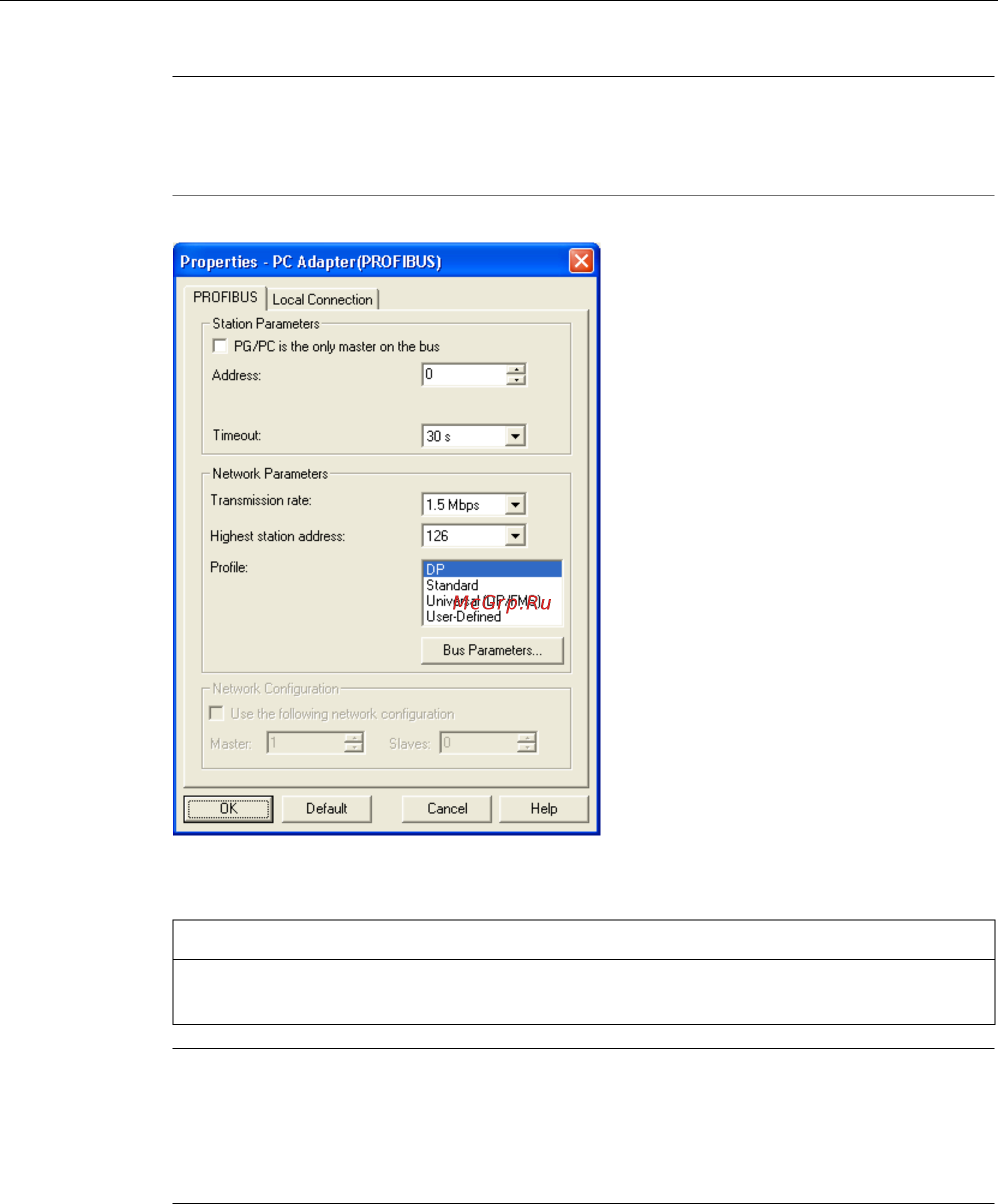

Изображение 5-7 Настройка интерфейса - Свойства
ЗАМЕТКА
Опция PG/PC единственный мастер на шине должна быть активирована PG/PC, если
иных мастер-устройств (PC, S7 и т.д.) на шине не имеется.
Примечание
Создание проектов и присвоение адресов PROFIBUS для приводных объектов
возможно также в том случае, если в ПК не установлен интерфейс PROFIBUS.
Предлагаются только доступные в проекте адреса шины. Благодаря этому
предотвращается присвоение адреса шины дважды.
⇒ По завершении нажмите OKдля того, чтобы подтвердить настройки и вернуться в
помощника проекта.
