Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
116 Руководство по эксплуатации, 03/2011, A5E03716106A

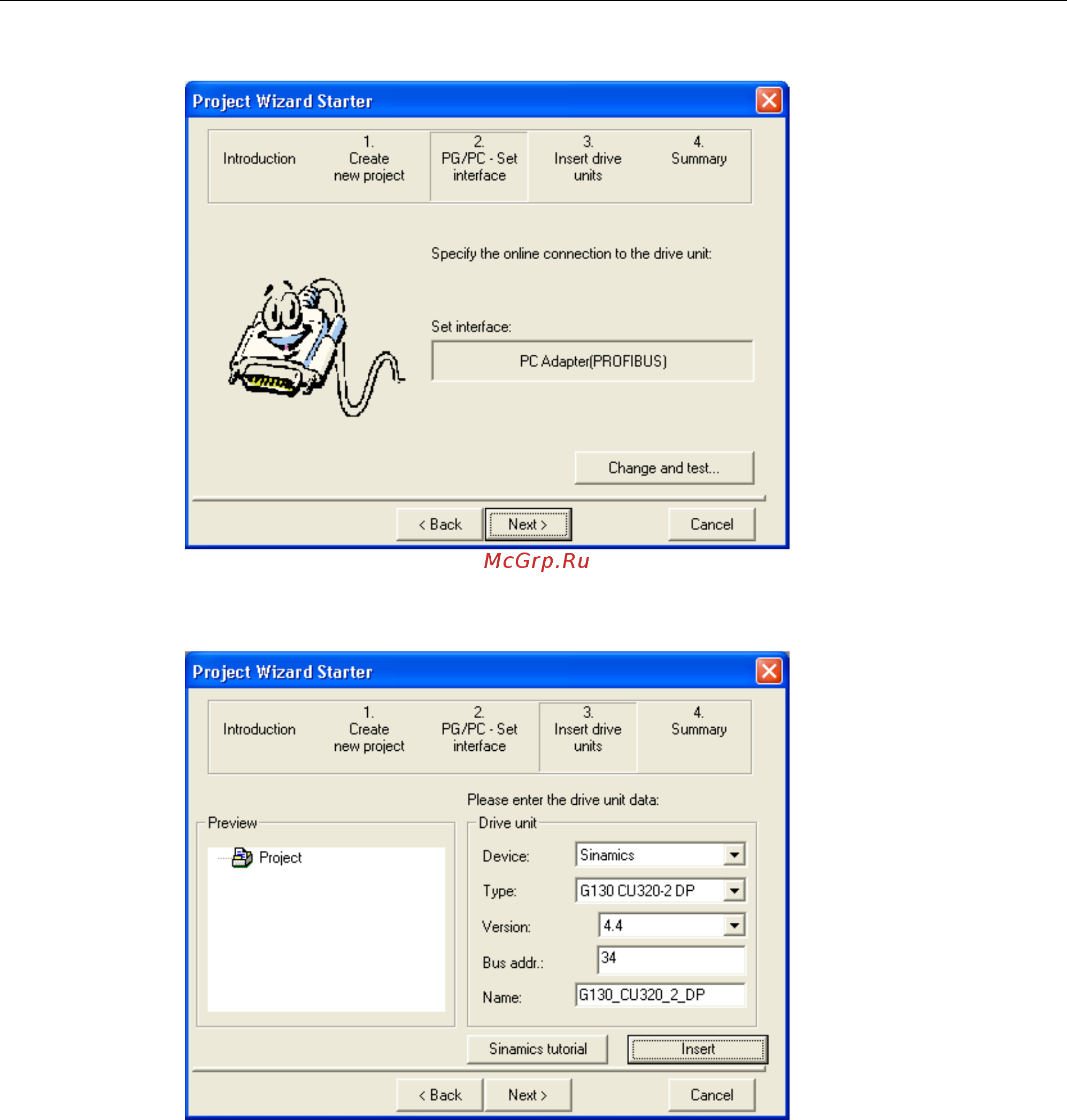

Изображение 5-8 Настройка интерфейса
⇒ Кликните по Далее > для того, чтобы настроить привод в помощнике проекта.
Изображение 5-9 Вставка приводного устройства
⇒ Выбрать следующие данные из полей:
Устройство: Sinamics
Тип: G130 CU320-2 DP или G130 CU320-2 PN
Версия: 4.4
Адрес шины: соответствующий адрес шины преобразователя
Ввод в поле Имя: произвольное
⇒ Щелкнуть на Вставить
Выбранное приводное устройство будет показано в окне предварительного просмотра
в мастере проектов.
