Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
117

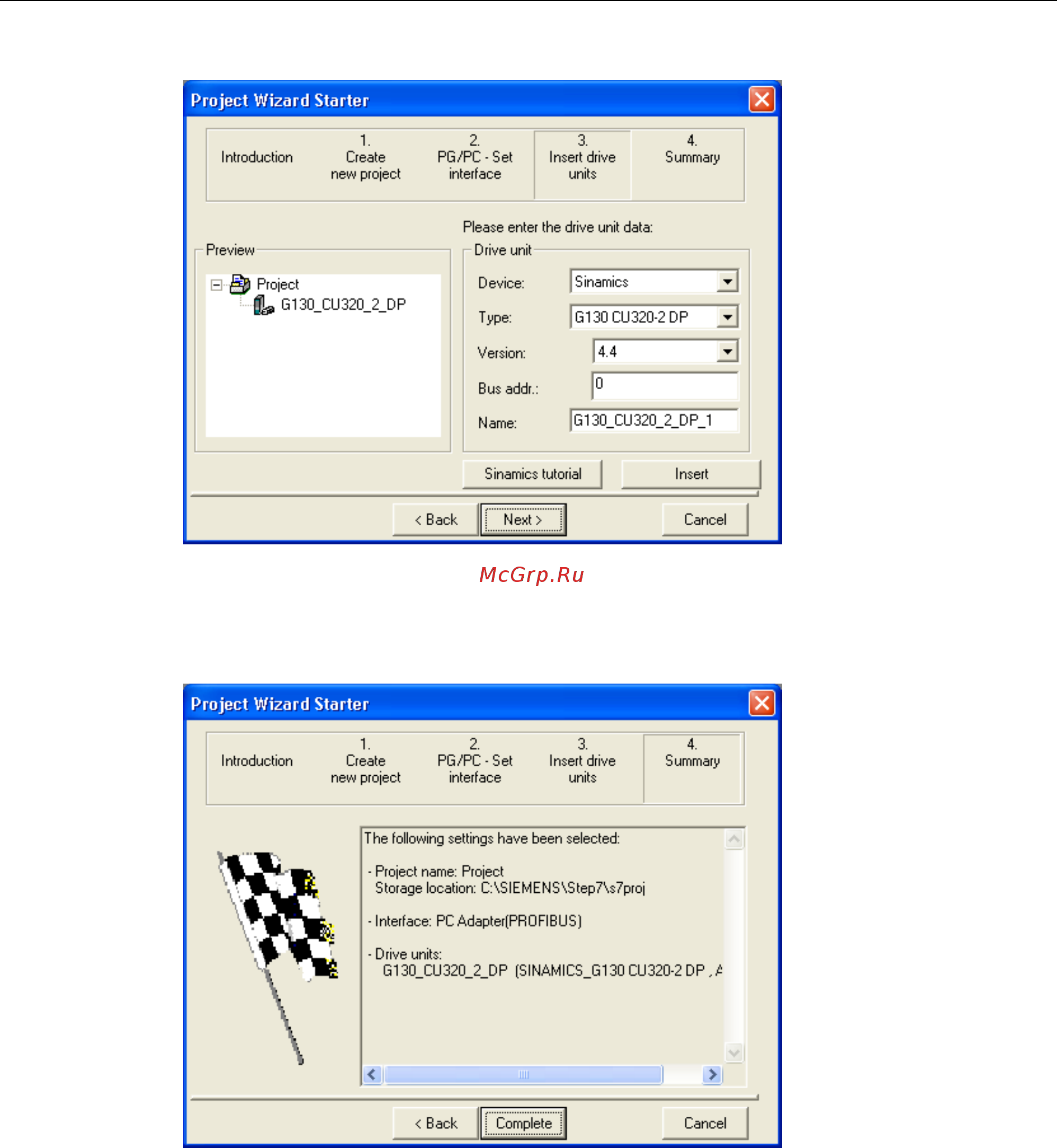

Изображение 5-10 Вставка приводного устройства
⇒ Щелкнуть на Далее >
Будет показан обобщенный проект.
Изображение 5-11 Сводка данных
⇒ Щелкнуть на Завершить для того, чтобы завершить создание нового проекта для
приводного устройства.
