Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
143
● В маске "Обработать участников Ethernet" ввести имя устройства для интерфейса
Ethernet (к примеру, "drive1") и щелкнуть на экранной кнопке "Присвоить имя".
В конфигурации IP ввести IP-адрес (к примеру, 169.254.11.10) и маску подсети
(к примеру, 255.255.255.0). После щелкнуть на экранной кнопке "Назначить
конфигурацию IP" и закрыть маску.
Примечание
Для присвоения имени устройствам IO в Ethernet (компоненты SINAMICS) нужно
использовать условные обозначения ST (структурированный текст). Имена должны
быть однозначными в пределах Ethernet.
Символы "-" и "." в имени устройства IO запрещены.

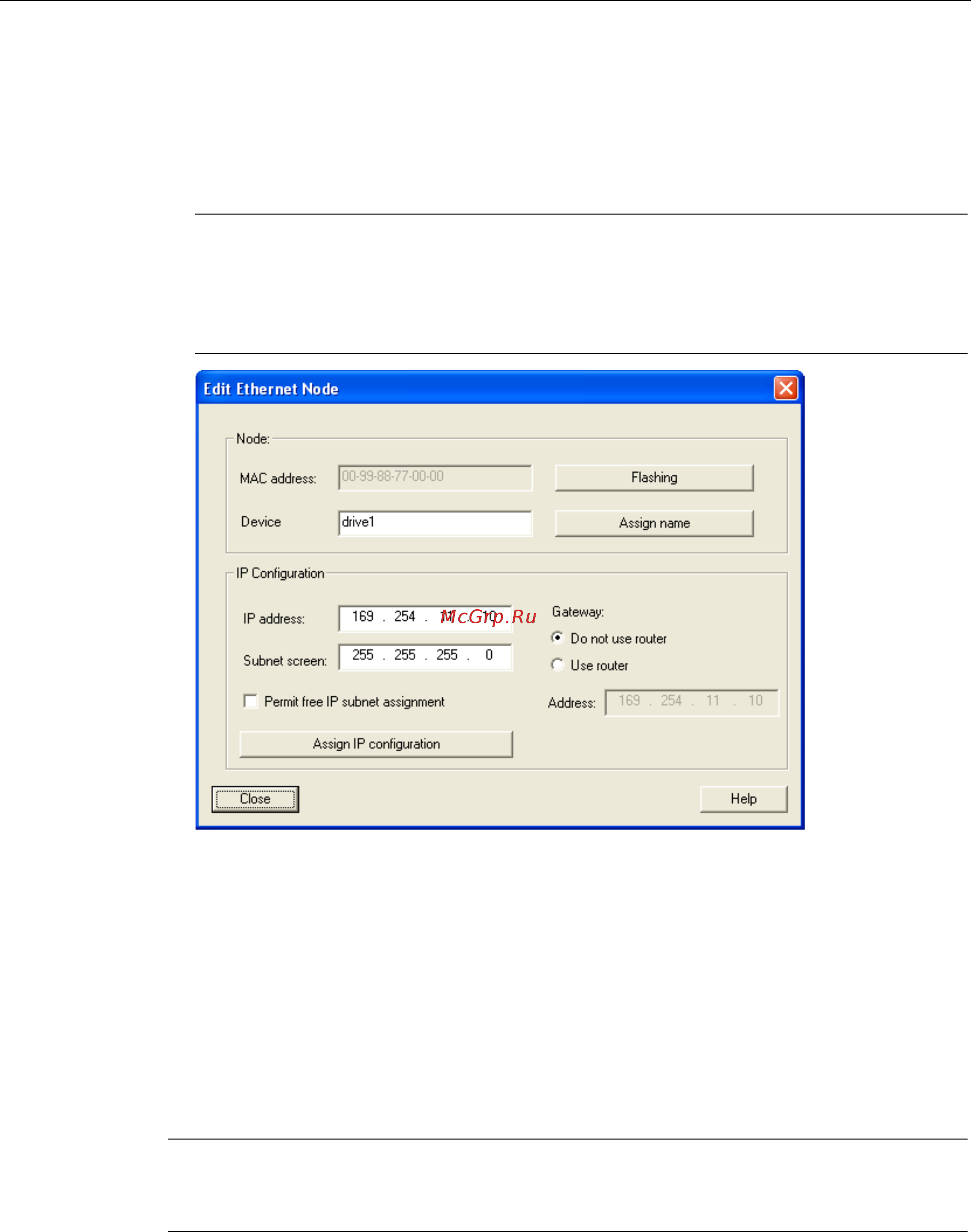

Изображение 5-34 Обработка участников Ethernet
● После нажатия экранной кнопки "Обновить (F5)" IP-адрес и имя отображаются в
строке для участника на шине. Если нет, то закрыть маску "Доступные участники"
и повторно выполнить поиск доступных участников.
● Если интерфейс Ethernet отображается как участник на шине, то отметить строку
и щелкнуть на экранной кнопке "Применить".
● Привод SINAMICS отображается как приводной объект в навигаторе по проекту.
● Теперь можно сконфигурировать приводное устройство, см. главу
"Конфигурирование приводного устройства".
Примечание
IP-адрес и имя устройства сохраняются на энергонезависимой карте памяти
управляющего модуля.
