Управление
6.6 Коммуникация по PROFIdrive
Преобразователи и встроенные устройства
202 Руководство по эксплуатации, 03/2011, A5E03716106A
Для чтения и записи параметров существуют следующие возможности:
● Протокол S7
Этот протокол использует, к примеру, инструмент для ввода в эксплуатацию
STARTER в режиме Online через PROFIBUS.
● PROFIdrive канал параметров со следующими блоками данных:
– PROFIBUS: блок данных 47 (0x002F)
Службы DPV1 доступны для мастера класса 1 и класса 2.
– PROFINET: блок данных 47 и 0xB02F как глобальный доступ, блок данных
0xB02E как локальный доступ
Примечание
Подробное описание ациклической коммуникации можно найти в следующей
литературе:
Литература: PROFIdrive профиль V4.1, май 2006, папка №: 3.172
Адресация:
PROFIBUS DP, адресация возможна либо через логический адрес, либо через
диагностический адрес.
PROFINET IO, адресация выполняется только через диагностический адрес,
присвоенный модулю от гнезда 1. Через гнездо 0 доступ к параметрам невозможен.
$F\FOLFFRPPXQLFDWLRQ&RQWUROOHU
6XSHUYLVRU
'HYLFH
3DUDPHWHU
UHTXHVW
3DUDPHWHU
UHVSRQVH
3DUDPHWHUUHTXHVW
3DUDPHWHU
SURFHVVLQJ
3DUDPHWHUUHVSRQVH
:ULWHUHT
ZLWKGDWDSDUDPHWHUUHTXHVW
:ULWHUHV
ZLWKRXWGDWD
5HDGUHT
ZLWKRXWGDWD
5HDGUHV
ZLWKRXWGDWD
5HDGUHT
ZLWKRXWGDWD
5HDGUHV
ZLWKGDWDSDUDPHWHUUHVSRQVH

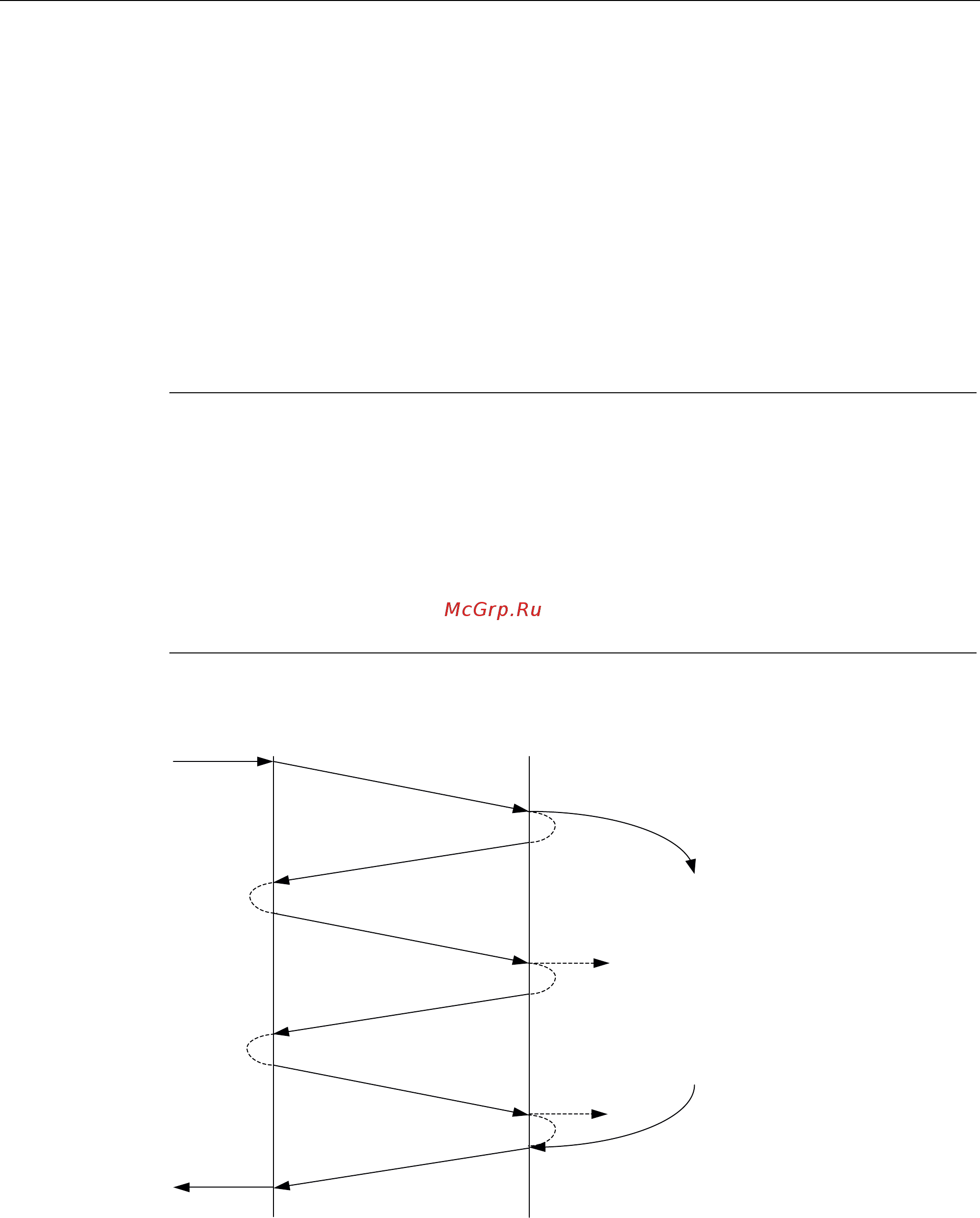

Изображение 6-24 Чтение и запись данных
