GRAPHITE 18" 58G943 [43/136] Felkészülés az üzembehelyezésre
43

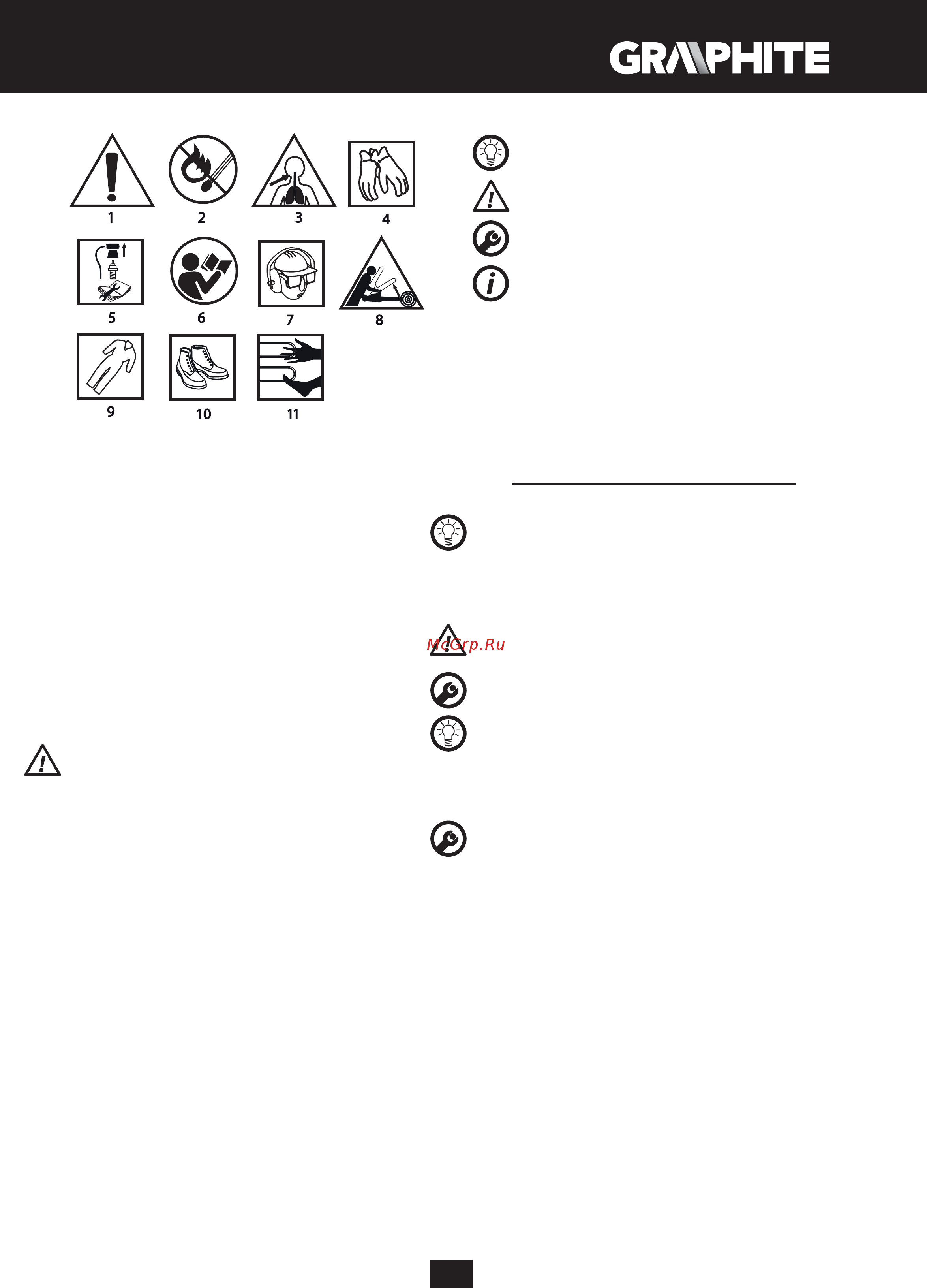

1. Figyelem, legyen különösen óvatos
2. Tűzveszély
3. Légúti mérgezésveszély - kipufogógázok
4. Használjon védőkesztyűt
5. Karbantartás, javítás megkezdése előtt állítsa le a motort és
húzza le a pipát a gyertyáról
6. Olvassa el a használati utasítást, tartsa be a benne található
figyelmeztetéseket és biztonsági szabályokat!
7. Használjon fej-, szem- és hallásvédő eszközöket
8. Felcsapódásveszély
9. Viseljen védőöltözetet
10. Viseljen védőcipőt
11. Végtagjait tartsa távol a vágószerszámoktól
FELÉPÍTÉS, RENDELTETÉS
A motoros láncfűrész kéziszerszámnak minősül. Meghajtását
léghűtéses, kétütemű, belsőégésű motor végzi. Ezek a
kéziszerszámok a ház körüli, a hobbikertekben végzendő munkákra
szolgálnak. A láncfűrész felhasználható fák kidöntéséhez, tűzifa,
kandallófa vágásához és más, favágást igénylő munkákhoz. Ez a
motoros láncfűrész kizárólag barkács célú felhasználásra készült.
Tilos a berendezést rendeltetésétől eltérő célra alkalmazni.
AZ ÁBRÁK ÁTTEKINTÉSE
Az alkalmazott számozás a külön oldalakon található, a szerszámok
részelemeit bemutató ábrák jelöléseit követi.
1. Gázkar biztonsági retesz
2. Szívató
3. Levegőszűrő fedél csavarja
4. Levegőszűrő fedél
5. Mellső markolat
6. Fékkar
7. A láncvezető sínt rögzítő csavaranyák
8. Láncfeszítő csavar
9. Olajozás szabályzó csavar
10. Borítás
11. Gázkar
12. Hátsó markolat
13. Indítókötél
14. Gyújtáskapcsoló
15. Tanksapka
16. Porlasztó szabályzócsavarok
17. Alapjárati fordulatszám szabályzó csavar
18. Olajtartály-sapka
19. Rönktámasz
20. Láncvezető sín
21. Fűrészlánc
22. Fordítókerék
* Előfordulhatnak különbségek a termék és az ábrák között.
AZ ALKALMAZOTT PIKTOGRAMOK MAGYARÁZATA
FIGYELEM
FIGYELMEZTETÉS
ÖSSZESZERELÉS / BEÁLLÍTÁS
FONTOS
TARTOZÉKOK, KIEGÉSZÍTŐ FELSZERELÉSEK
1. Láncvezető burkolat – 1 db
2. Fűrészláncvezető – 1 db
3. Fűrészlánc – 1 db
4. Rönktámasz + csavarok – 1 klt
5. Üzemanyagkeverék-tároló edény – 1 db
6. Gyertyakulcs csavarhúzóval – 1 db
7. Csavarhúzó – 1 db
8. Imbuszkulcs – 2 db
FELKÉSZÜLÉS AZ ÜZEMBEHELYEZÉSRE
A LÁNCFŰRÉSZ SZÁLLÍTÁSA
A láncfűrész szállítása előtt mindig tegye fel a láncvédő burkolatot
a fűrészláncra és a láncvezetőre. Szállításhoz a láncfűrészt a
mellső markolatnál fogva tartsa. Tilos a láncfűrész szállítása a
hátsó markolatnál fogva. Ha egymás után több vágási műveletet
végez, a műveletek között állítsa le a motort a gyújtáskapcsolóval.
A RÖNKTÁMASZ FELSZERELÉSE
A biztonság megőrzése érdekében a rönktámasz legyen mindig
felszerelve a láncfűrészre. Alátámasztási pontként szolgál,
valamint csökkenti a visszarúgás veszélyét.
• Csavarozza fel a (19) rönktámaszt (a csavarok mellékelve).
A LÁNCVEZETŐ SÍN ÉS A FŰRÉSZLÁNC FELSZERELÉSE
A lánc megfeszítésére a csap és a szabályzócsavar szolgál.
Nagyon lényeges, hogy a láncvezető sín felszerelésekor a
szabályzócsavaron lévő csap a láncvezető furatába kerüljön.
A szabályzócsavar elforgatásával a csap előre-hátra mozgatható.
Ezeket az elemeket a láncvezető sín felszerelése előtt megfelelő
helyzetbe kell állítani.
A láncvezető sín és a fűrészlánc külön található meg a
csomagolásban.
• A (6) fékkarnak felső (függőleges) állásban kell lennie (A. ábra).
• Csavarja le a (7) láncvezető sínt rögzítő csavaranyákat és vegye le
a (10) borítást.
• Tegye fel a (21) fűrészláncot a tengelykapcsoló mögötti meghajtó
lánckerékre.
• Illessze a (20) láncvezető sínt (a tengelykapcsoló mögé csúsztatva)
a (c) rögzítőcsavarokra és tolja be a meghajtó lánckerék irányába
(B. ábra).
• Tegye fel a (21) fűrészláncot alulról a vezetősín (22)
fordítókerekére.
• Csúsztassa a (20) láncvezető sínt a meghajtó lánckerékkel
ellenkező irányba úgy, hogy a lánc vezető szemei a sín hornyába
kerüljenek.
• Ellenőrizze, hogy a (8) láncfeszítés-szabályzó csavaron az (a)
csap a (20) láncvezető sín alsó (b) furatában középen van-e (ha
szükséges, állítson rajta) (B. ábra).
• Tegye a (10) borítást vissza a helyére és finoman rögzítse a (7)
láncvezető sínt rögzítő csavaranyákkal.
• Adjon megfelelő feszítést a fűrészláncnak a (8) láncfeszítő csavar
állításával. A fűrészlánc feszítése akkor kielégítő, ha a vízszintes
helyzetű láncvezető sín közepe táján 3 – 4 mm-rel megemelhető.
• A láncvezető sín orrát megtartva szorosan húzza meg a (7)
láncvezető sínt rögzítő csavaranyákat.
