80

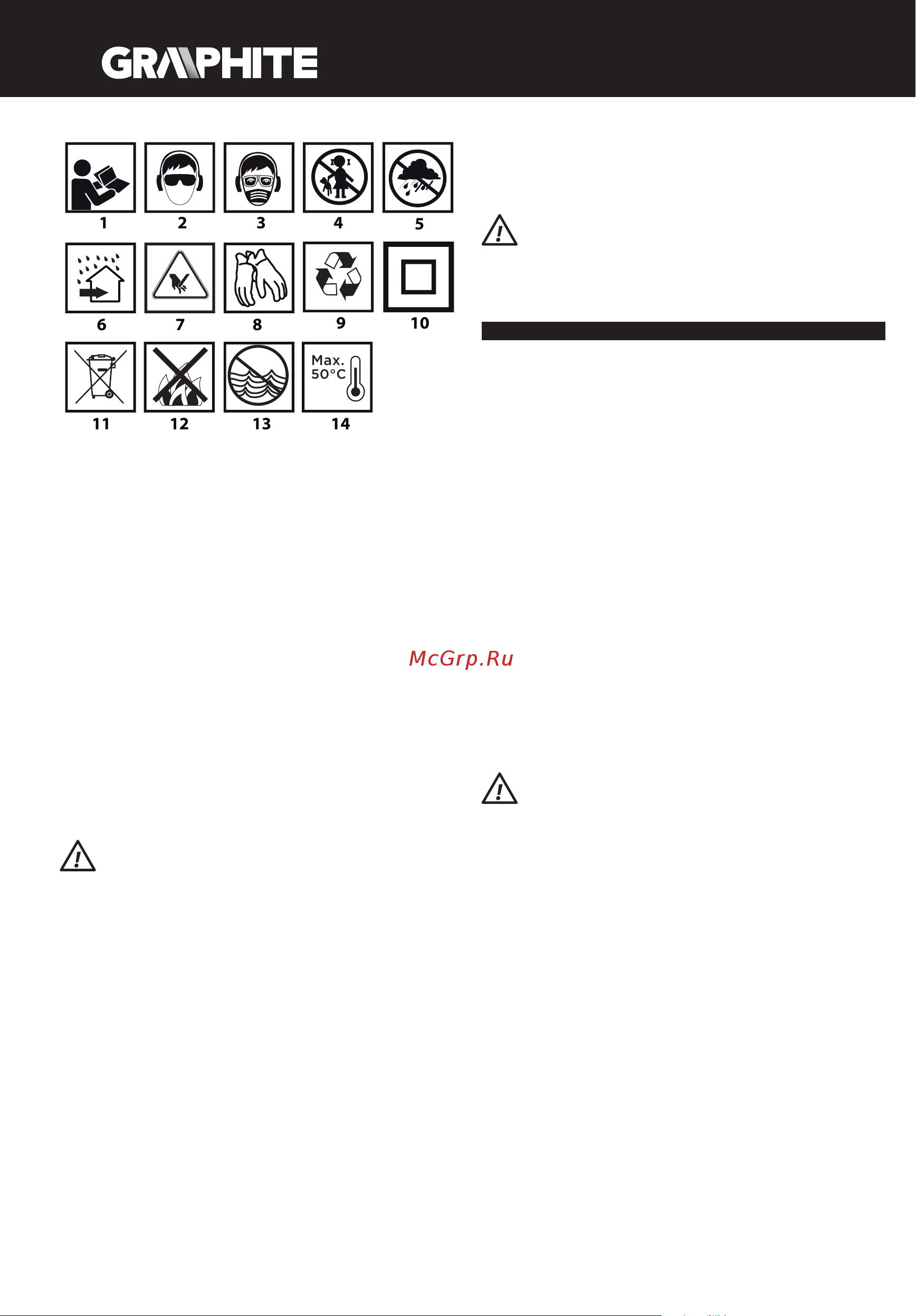

Objašnjenje korištenih piktograma.
1 2 3 4
7
5
Max.
50°C
6 8
9 10
11
12 13 14
1. Pročitajte Upute za uporabu, uzmite u obzir upozorenja i sigurnosne
uvjete o kojima je riječ u uputama.
2. Koristite zaštitne naočale i antifone
3. Tijekom rada koristite zaštitnu masku.
4. Čuvajte van dohvata djece
5. Štitite od kiše
6. Koristite u zatvorenim prostorijama, štitite od vode i vlage.
7. Pozor, oštri elementi!
8. Koristite zaštitne rukavice.
9. Reciklaža.
10. Druga klasa zaštite.
11. Selektivno skupljanje.
12. Karike ne bacajte u vatru.
13. Predstavlja opasnost za vodeni okoliš
14. Spriječite zagrijavanje na temperaturi većoj od 50°C.
KONSTRUKCIJA I NAMJENA
Kutna brusilica je ručni električni alat koji se napaja iz aku-baterije. Pokreće ga
motor bez četkica istosmjerne struje, gdje se brzina okretaja ostvaruje preko
zupčastog kutnog prijenosa. Može se koristiti za brušenje i za rezanje. Alati tog
tipa se primjenjuju kod uklanjanja različitih šiljaka iz metalnih površina, kod
površinske obrade šavova, rezanja tankih cijevi te manjih metalnih elemenata
itd. Ako upotrijebite odgovarajući radni alat, kutnu brusilicu možete koristiti
također za čišćenje na primjer hrđe, slojeva boja i slično.
Područja primjene tog alata su izvođenje renovacijskih i konstrukcijskih
radova vezanih sa opremanjem interijera, adaptacijom prostora itd.
Uređaj je namijenjen isključivo za rad u suhim uvjetima, nije
prikladan za poliranje. Zabranjena je nenamjenska uporaba uređaja
Nenamjenska uporaba.
• Ne obrađujte materijale koje sadrže azbest. Azbest je karcinogen.
• Ne obrađujte materijale, čija prašina je lako zapaljiva ili eksplozivna.
Za vrijeme rada s električnim alatom dolazi do iskrenja koje može zapaliti pare
koje nastaju.
• Za radove brušenja nemojte koristiti brusne ploče namijenjene za
rezanje. Ploče za rezanje rade čeonom površinom pa zbog brušenja bočnom
površinom može doći do oštećenja odnosno nastati opasnost od tjelesnih
povreda za operatera.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se nalaze na
gračkim prikazima ovih uputa.
1. Gumb blokade vretena
2. Prekidač
3. Glavna ručka
4. Pomoćna ručka
5. Štitnik ploče
6. Vanjska prirubnica
7. Unutarnja prirubnica
8. Poluga (štitnika ploče)
9. Aku-baterija
10. Gumb za pričvršćivanje aku-baterije
11. Diode LED
12. Punjač
13. Gumb za signalizaciju stanja napunjenosti aku-baterije
14. Signalizacija stanja napunjenosti aku-baterije (diode LED).
* Moguće su razlike između crteža i proizvoda.
OPIS KORIŠTENIH GRAFIČKIH ZNAKOVA
UPOZORENJE
PRIBOR I DODATNA OPREMA
1. Štitnik ploče - 1 kom.
2. Poseban ključ - 1 kom.
3. Dodatna drška - 1 kom.
PRIPREMA ZA RAD
VAĐENJE / STAVLJANJE AKU-BATERIJE
• Pritisnite gumb za pričvršćivanje aku-baterije (10) i izvadite aku-bateriju (9)
(crtež A).
• Napunjenu aku-bateriju (9) postavite na mjesto u dršci, sve dok ne čujete
klik na gumbu za pričvršćivanje aku-baterije (10).
PUNJENJE AKU-BATERIJE
Uređaj je isporučen sa djelomično punjenom aku-baterijom. Punjenje aku-
baterije treba izvesti u uvjetima kad temperatura okoline varira između 4
O
C-40
O
C. Nova aku-baterija i baterija koja duže vrijeme nije bila korištena,
dostići će puni kapacitet punjenja nakon oko 3 -5 ciklusa punjenja i pražnjenja.
• Izvadite aku-bateriju (9) iz uređaja (crtež A).
• Punjač uključite u mrežnu utičnicu (230 V AC).
• Aku-bateriju (9) stavite u punjač (12) (crtež B).Provjerite je li aku-baterija
pravilno namještena (gurnuta do kraja).
Nakon što punjač priključite na mrežu (230 V AC) upalit će se zelena dioda
(11) na punjaču koja signalizira priključivanje napona.
Nakon što aku-bateriju (9) stavite u punjač (12) upalit će se crvena dioda (11)
na punjaču koja signalizira priključivanje napona.
Istovremeno trepere zelene diode (14) stanja napunjenosti akumulatora u
različitim kombinacijama (vidjeti sljedeći opis).
• Trepere sve diode – dojava o istrošenosti aku-baterije i potrebi punjenja.
• Trepere 2 diode – dojava o djelomičnoj istrošenosti aku-baterije.
• Treperi 1 dioda – dojava o visokoj razini napunjenosti aku-baterije.
Nakon što se aku-baterija napuni dioda (11) na punjaču gori zelenim svjetlom, a
sve diode stanja napunjenosti aku-baterije (14) gore neprekidnim svijetlom. Nakon
nekog vremena (oko 15s) diode stanja napunjenosti akumulatora (14) se gase.
Aku-bateriju ne punite duže od 8 sati. Prekoračenje tog vremena
može uzrokovati oštećivanje karika aku-baterije. Punjač se neće
automatski isključiti nakon što se aku-baterija potpuno napuni. Zelena
dioda na punjaču će i dalje gorjeti. Diode stanja napunjenosti aku-baterije
će se ugasiti nakon nekog vremena. Isključite napajanje prije nego aku-
bateriju izvadite iz priključka na punjaču. Izbjegavajte kratkotrajna
punjenja akumulatora u nizu. Ne nadopunjujte aku-bateriju nakon
kratkog korištenja iste. Primjetno smanjenje intervala između sljedećih
punjenja znači da je aku-baterija istrošena i treba je zamijeniti.
Tijekom procesa punjenja aku-baterije se jako zagrijavaju. Kako biste
zaštitili aku-bateriju od oštećenja, nemojte je koristiti odmah nakon
punjenja već pričekajte dok postigne sobnu temperaturu.
SIGNALIZIRANJE STANJA NAPUNJENOSTI AKU-BATERIJE
Aku-baterija je opremljena signalizacijom stanja napunjenosti aku-baterije (3
diode LED) (14). Za provjeru stanja napunjenosti pritisnite gumb signalizacije
stanja napunjenosti akumulatora (13) (crtež C). Ako gore sve diode razina
napunjenosti aku-baterije je visoka. Ako gore 2 diode aku-baterija je djelomično
istrošena. Ako gori samo 1 dioda aku-baterija je istrošena i treba je napuniti.
MONTAŽA I REGULACIJA ŠTITNIKA PLOČE
Štitnik ploče štiti korisnika od odlomaka, od slučajnog kontakta s radnim
alatom ili iskrama. Montirajte ga uvijek tako uz posebnu pozornost da
zaštitni dio bude okrenut prema korisniku.
Konstrukcija pričvršćivanja štitnika ploče omogućava postavljanje istog u
optimalnom položaju bez uporabe alata
• Popustite i odvucite polugu (8) na štitniku ploče (5).
• Štitnik ploče (5) okrenite u odabrani položaj.
• Blokirajte, spuštajući polugu (8).
