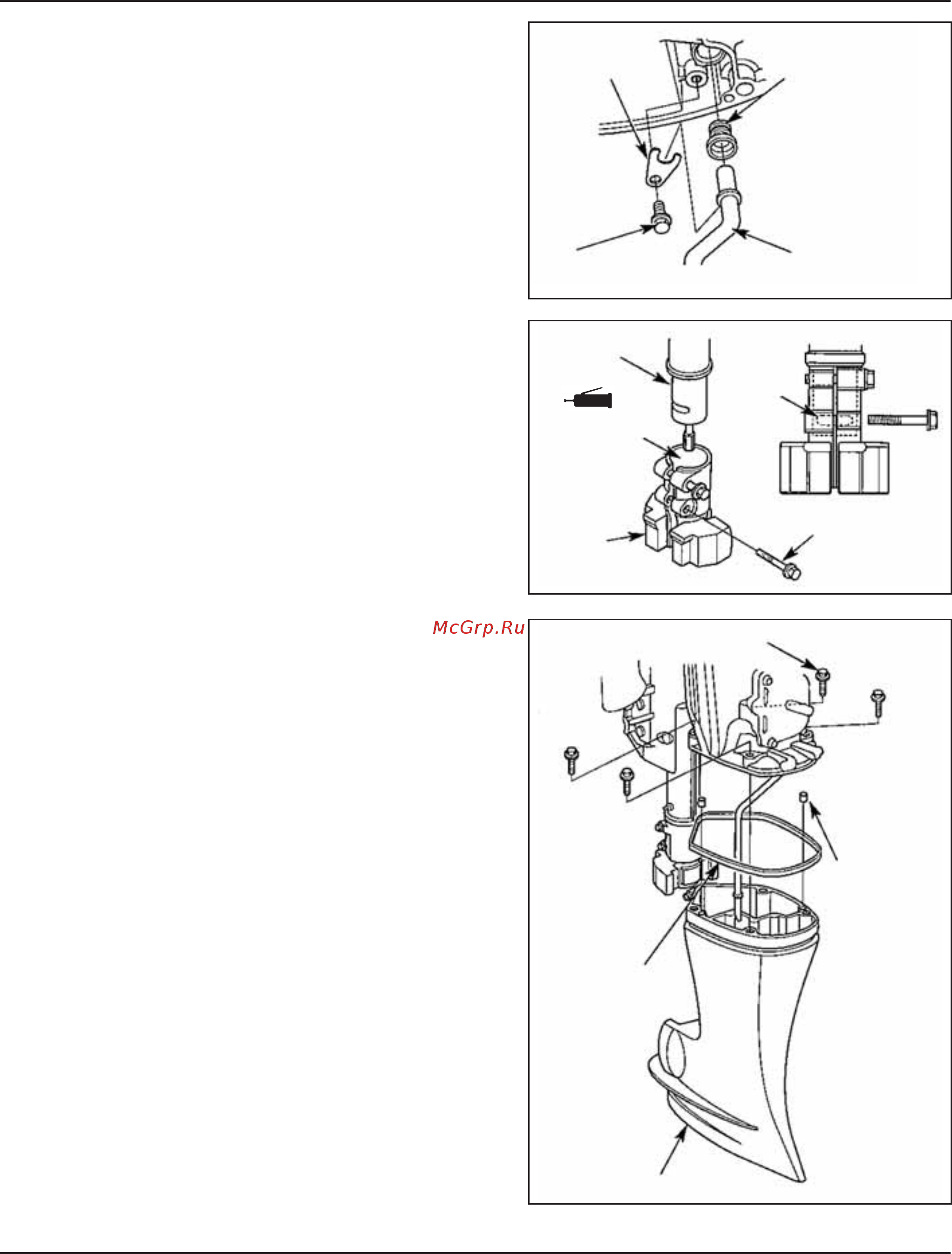

BF15D-BF20D
4-30
1) Смажьте уплотнитель водоподводящей трубы морской
смазкой и вставьте его в корпус.
2) Вставьте водоподводящую трубу, закрепите её планкой и
фланцевым болтом М6 х 12 мм.
3) Смажьте внутреннюю поверхность нижней опоры консис-
тентной смазкой.
4) Установите подушку нижней опоры на главную раму.
5) Совместите отверстие болта в клеммном зажиме с пазом
на главной раме, как показано на рисунке, и наживите
нижний болт клеммного зажима.
6) Установите два направляющих штифта 6 х 10 мм на кожух
колонки.
7) Нанесите на уплотняемую поверхность герметик, уложите
прокладку колонки и установите колонку на место.
8) Затяните четыре фланцевых болта М8 X 35 мм установ-
ленным моментом.
МОМЕНТ ЗАТЯЖКИ:
24 Н·м (2,4 кгс·м, 17 фунт-сила·фут)
М8 x 35 (4 шт.)
[1]
УСТАНОВОЧНЫЙ
ШТИФТ
6x10 мм
(2 шт.)
[2] КОЖУХ КОЛОНКИ
[3]
ПРОКЛАДКА
КОЖУХА
КОЛОНКИ
[1] ГЛАВНАЯ
РАМА
[2]
ВЫРЕЗ
[3] НИЖНИЙ БОЛТ
КЛЕММНОГО
ЗАЖИМА
[4]
РЕЗИНОВАЯ
ПОДУШКА
НИЖНЕЙ
ОПОРЫ
[5] МОРСКАЯ
СМАЗКА
смазка
[1]
КРЕПЁЖНАЯ
ПЛАНКА
[2]
ГИДРАВЛИЧЕСКОЕ
УПЛОТНЕНИЕ
ВОДОПОДВОДЯЩЕЙ
ТРУБЫ
[3] ВОДОПОДВОДЯЩАЯ
ТРУБА
М6 x 12
