BF15D-BF20D
11-9

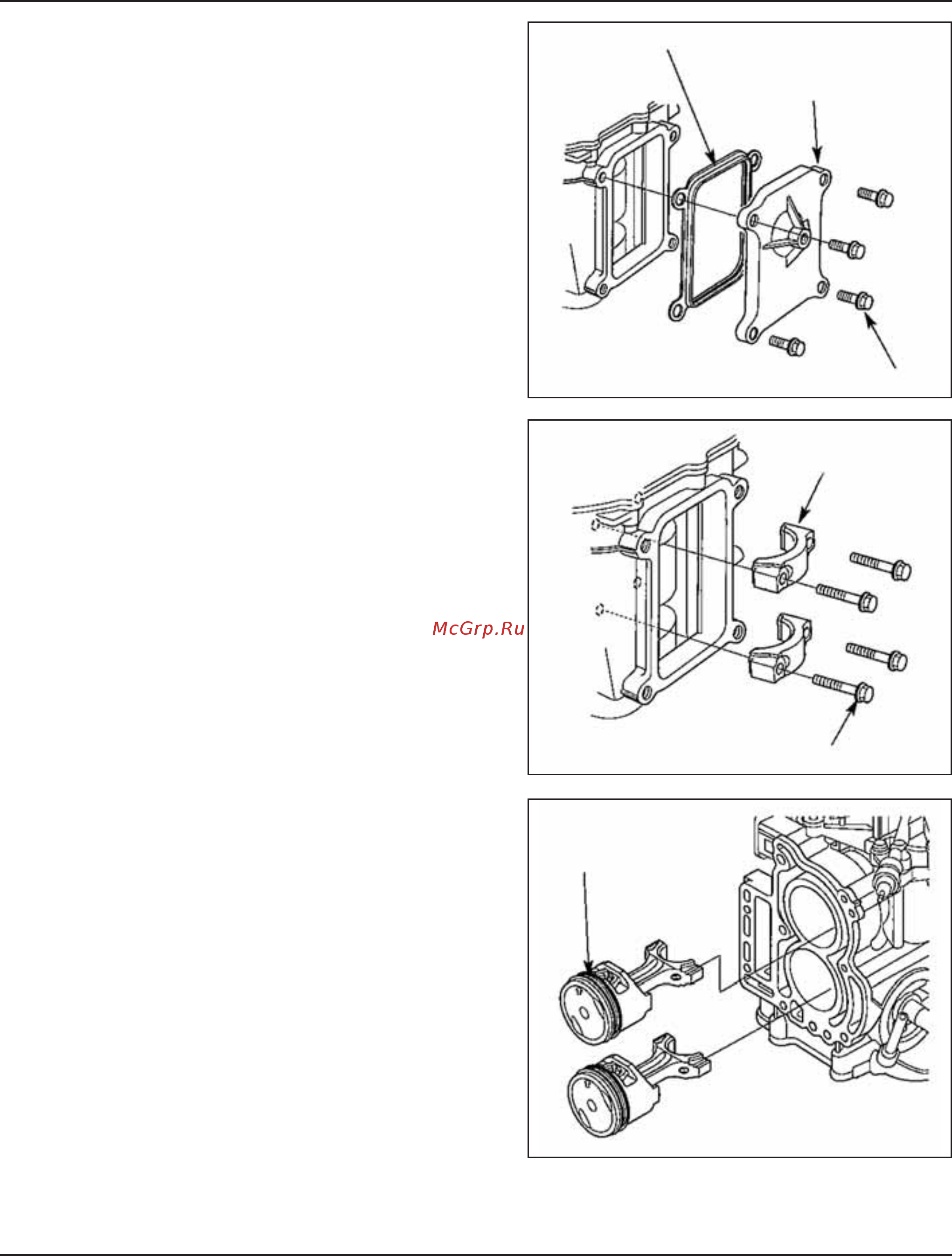

3. ПОРШЕНЬ
a. СНЯТИЕ
1) Снимите двигатель (раздел 8) и перечисленные компо-
ненты:
- маховик и ведущий зубчатый шкив ремня ГРМ (стр. 9-2).
- глушитель и карбюратор (стр. 6-2)
- топливный насос и топливный фильтр (стр. 6-16).
- головку цилиндров (стр. 11-2).
2) Отверните 4 фланцевых болта 6 х 22 мм и снимите бо-
ковую крышку картера коленчатого вала с прокладкой
крышки.
3) Вращением коленчатого вала установите поршень в поло-
жение ВМТ.
4) Отверните шатунные болты и снимите шатунные крышки.
• Пометьте шатунные крышки, чтобы затем всё собрать в
прежнем порядке.
5) Выньте поршень в сборе с шатуном.
• Нанесите метки на поршень с шатуном в сборе, чтобы
затем всё поставить на прежнее место.
[1] ПРОКЛАДКА БОКОВОЙ КРЫШКИ
[2] БОКОВАЯ КРЫШКА
КАРТЕРА КОЛЕНЧАТОГО
ВАЛА
М6 x 22 (4 шт.)
[1] ШАТУННАЯ
КРЫШКА (2 шт.)
[2] ШАТУННЫЙ БОЛТ (4 шт.)
[1] ПОРШЕНЬ
С ШАТУНОМ
В СБОРЕ
