BF15D-BF20D
11-14
4) Смажьте моторным маслом поршневой палец, а также
отверстия в поршневых бобышках и верхней головке ша-
туна.
5) Разверните шатун смазочными канавками на противо-
положную сторону от метки передней части поршня и
вставьте шатун в поршень.
6) Вставьте поршневой палец.
7) Вставьте новое стопорное кольцо.
• Всегда заменяйте снятое стопорное кольцо на новое.
• Проследите за правильной посадкой стопорного коль-
ца в канавке.
• Не допускайте совмещения разреза в стопорном коль-
це с вырезом в бобышке.
e. УСТАНОВКА
1) Смажьте моторным маслом наружную поверхность порш-
ня, поршневые кольца и зеркало цилиндра.
2) Обожмите кольца стандартным приспособлением для
обжатия. Разверните стрелку на днище поршня вверх и
вставьте поршень в цилиндр.
• Соблюдайте осторожность, чтобы не повредить порш-
невые кольца и зеркало цилиндра.

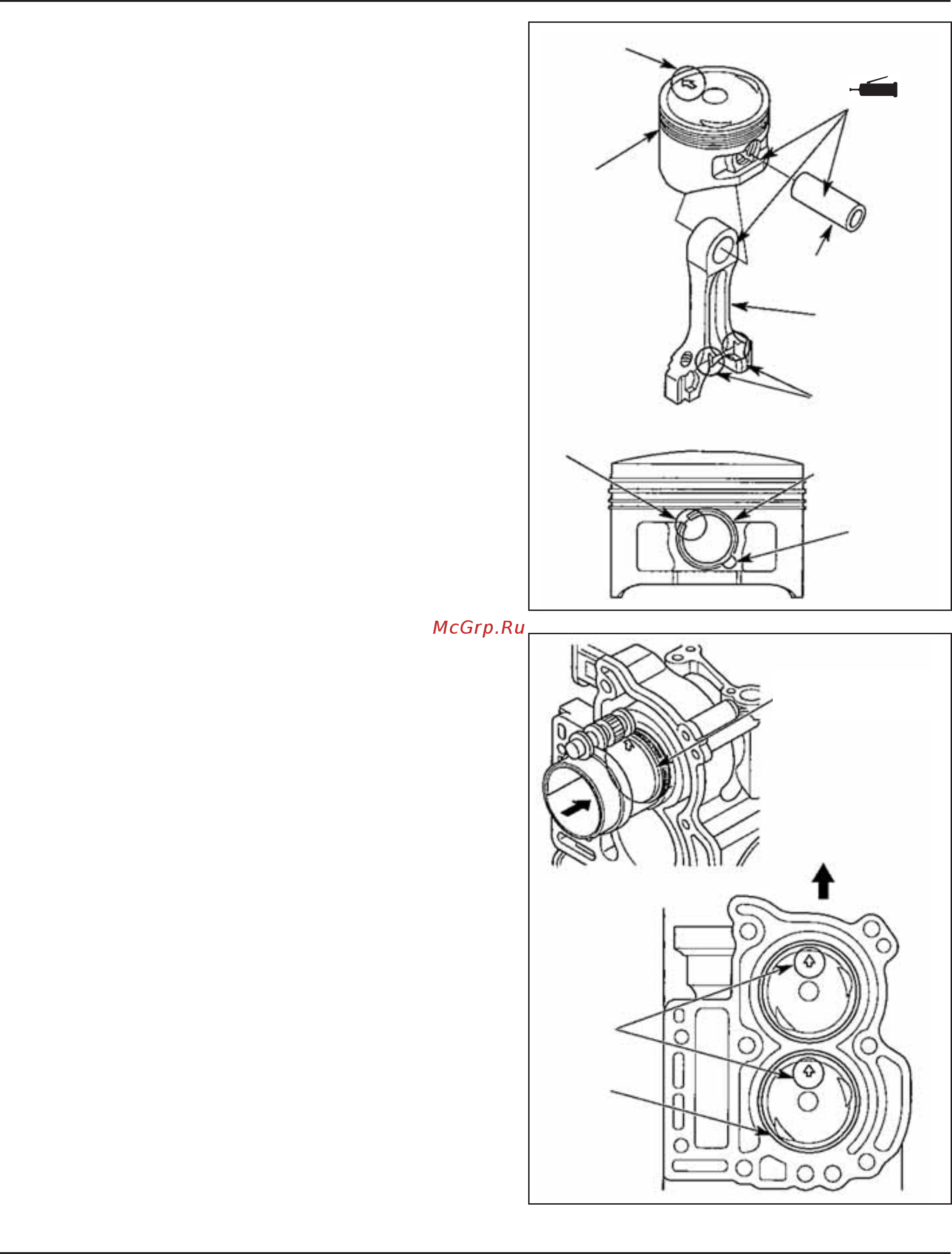

[1] СТРЕЛКА
[2]
ПОРШЕНЬ
[3]
ПОРШНЕВОЙ
ПАЛЕЦ
[4] ШАТУН
[5]
СМАЗОЧНЫЕ
КАНАВКИ
[6]
РАЗРЕЗ
СТОПОРНОГО
КОЛЬЦА
[7] СТОПОРНОЕ
КОЛЬЦО
ПОРШНЕВОГО
ПАЛЬЦА
[8] ВЫРЕЗ
[1]
РАССУХАРИВАТЕЛЬ
(Имеется в продаже)
[2]
ВВЕРХ
(К МАХОВИКУ)
[3]
СТРЕЛКИ
[4]
ПОРШЕНЬ
смазка
