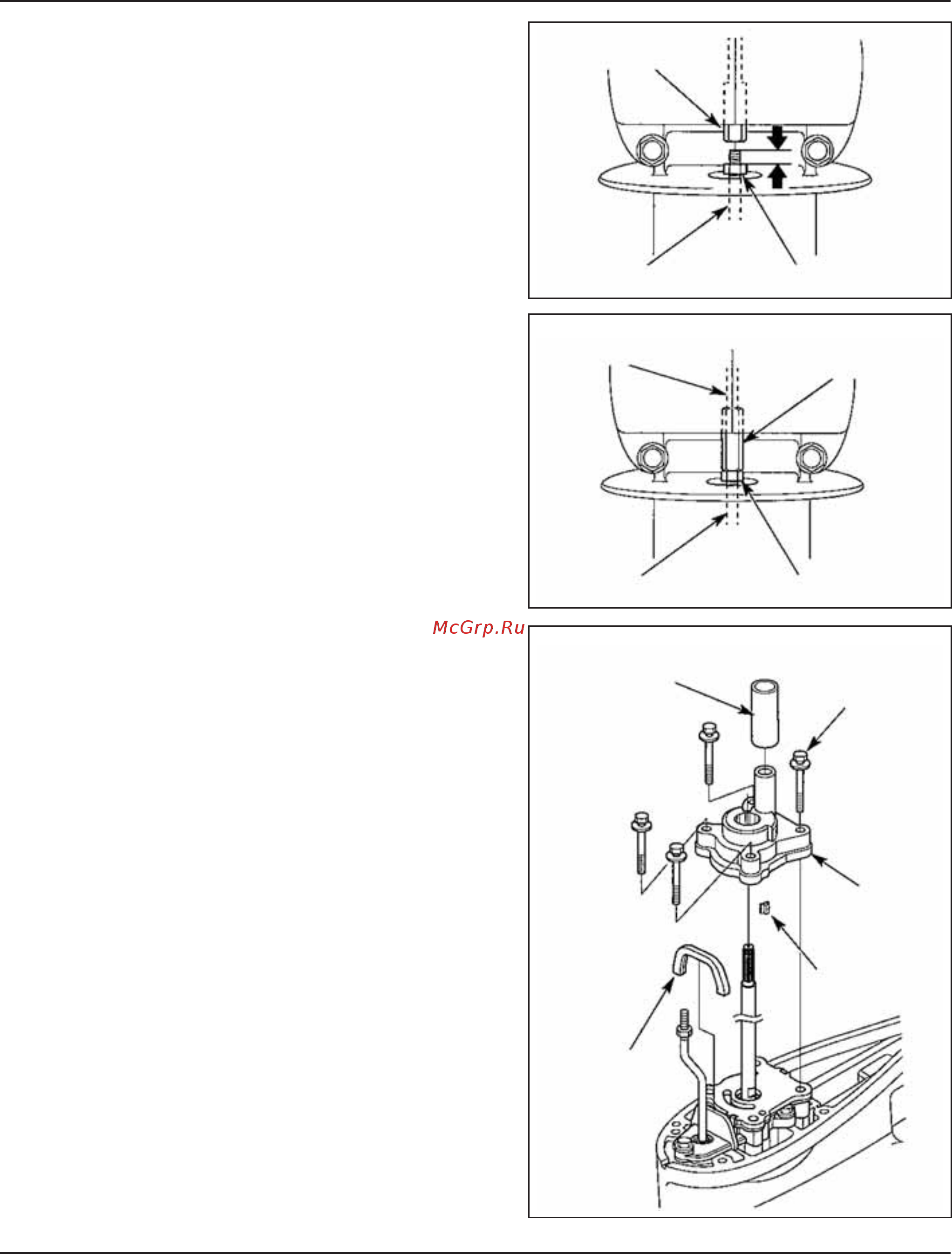

BF15D-BF20D
4-11
[1] ШТОК А
ПЕРЕКЛЮЧАТЕЛЯ
[2] РЕГУЛИРОВОЧНАЯ
ГАЙКА
[3] КОНТРГАЙКА
[4] ШТОК В
ПЕРЕКЛЮЧАТЕЛЯ
6) Проверьте чтобы механизм реверса находился в положе-
нии “R” (реверс).
7) Поверните контргайку на штоке В переключения настоль-
ко, чтобы расстояние между торцом штока В и верхним
торцом контргайки стало равным 8 мм, как показано на
рисунке.
8) Проверьте, чтобы шток находился в положении реверса и,
поворачивая регулировочную гайку до касания с контр-
гайкой, соедините шток В со штоком А.
9) Когда регулировочная гайка коснётся контргайки, затяни-
те контргайку, удерживая ключом регулировочную гайку.
МОМЕНТ ЗАТЯЖКИ:
10 Н·м (1,0 кгс·м, 7 фунт-сила·фут)
10) После регулировки проверьте, чтобы рычаг реверса или
рычаг дистанционного управления мог свободно переме-
щаться в любое положение.
11) После завершения сборки долейте в картер механизма
реверса рекомендуемое масло (стр. 3-6).
4. ВОДЯНОЙ НАСОС
a. РАЗБОРКА
1) Снимите перечисленные ниже компоненты:
- гребной винт (стр. 4-2).
- корпус дейдвудного вала (стр. 4-3).
- картер механизма реверса в сборе (стр. 4-9).
2) Снимите уплотнительное кольцо водоподводящей трубы
и уплотнитель корпуса водяного насоса.
3) Отверните четыре болта М6 с несъёмными шайбами и
снимите корпус крыльчатки насоса.
4) Снимите шпонку с трансмиссионного вала
[1] РЕГУЛИРОВОЧНАЯ
ГАЙКА
[2] КОНТРГАЙКА
[3] ШТОК В
ПЕРЕКЛЮЧАТЕЛЯ
81,985 мм
(0,3 дюйма)
[1]
ГИДРАВЛИЧЕСКОЕ
УПЛОТНЕНИЕ
ВОДОПОДВОДЯЩЕЙ
ТРУБЫ
[2]
БОЛТ
М6 x 50 мм
с несъёмными шайбами
(4 шт.)
[3]
КОРПУС
КРЫЛЬЧАТКИ
НАСОСА
[4] ШПОНКА
[5]
УПЛОТНИТЕЛЬ
КОРПУСА
ВОДЯНОГО
НАСОСА
