BF15D-BF20D
9-8

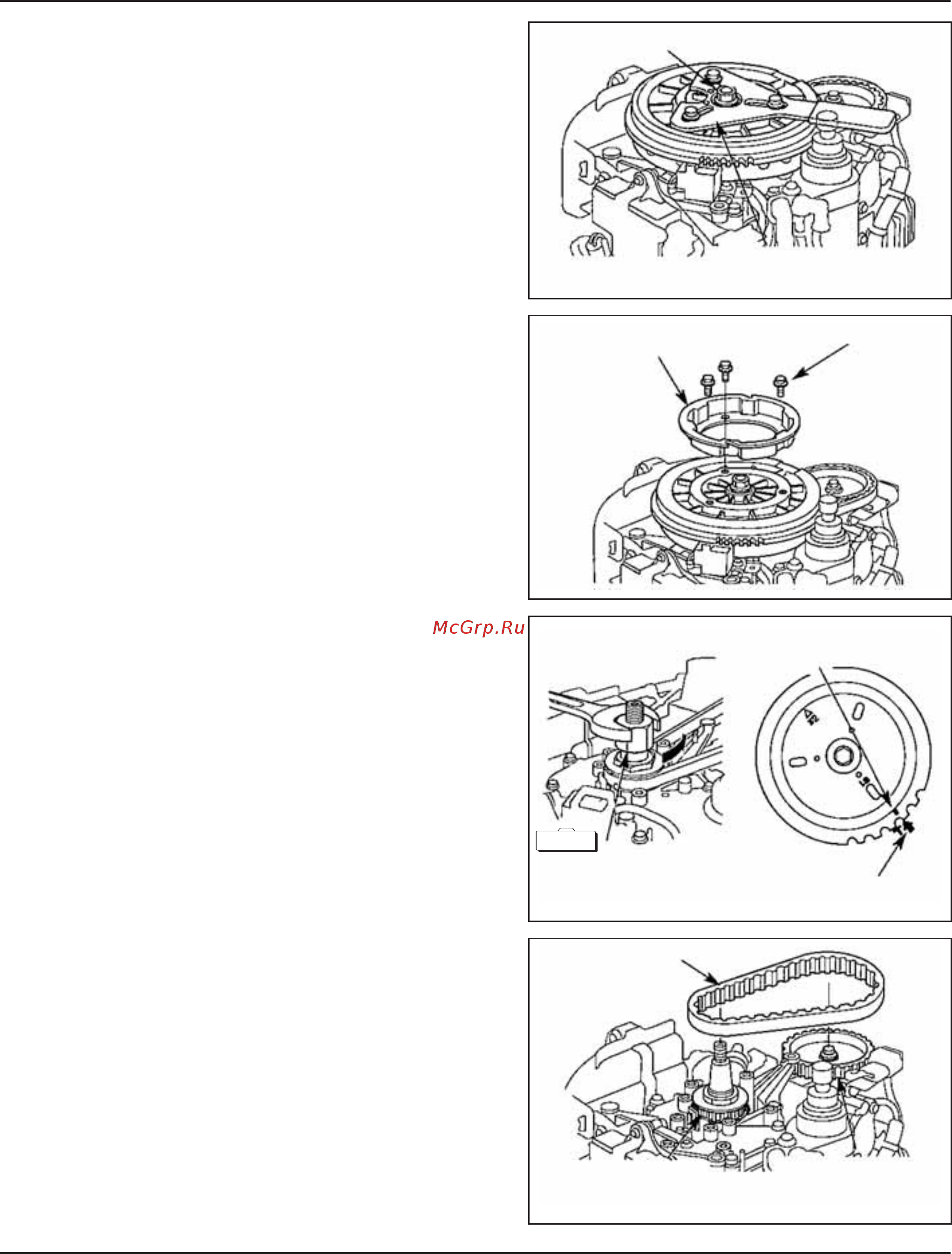

9) Зафиксируйте маховик стандартным стопором и затяните
гайки крепления маховика.
10) Снимите стопор маховика. 19) Установите шкив стартера,
вверните и затяните три фланцевых болта М6 X 12 мм.
МОМЕНТ ЗАТЯЖКИ:
11 Н·м (1,1 кгс·м, 8 фунт-сила·фут)
11) Установите снятые ранее компоненты, действуя в обрат-
ном порядке.
- кожух B стартера (стр. 7-10).
- барабанно-шнуровой стартер (стр. 7-9).
- трос включения нейтрали при запуске (стр. 7-1).
- левый и правый нижний кожух двигателя (стр. 5-2 и 3).
- верхний кожух двигателя.
2. РЕМЕНЬ ГРМ/ШКИВЫ
a. СНЯТИЕ
1) Снимите перечисленные ниже компоненты:
- верхний кожух двигателя (стр. 5-1).
- левый нижний кожух двигателя (стр. 5-2).
- правый нижний кожух двигателя (стр. 5-3).
- барабанно-шнуровой стартер (стр. 7-2).
2) Если нужно снимать ведомый зубчатый шкив ремня ГРМ,
ослабьте болт крепления ведомого шкива.
3) Снимите маховик с катушками (стр. 9-2).
4) Поверните коленчатый вал за стопор маховика по часо-
вой стрелке (в направлении стрелки), чтобы метка «
» на
ведомом зубчатом шкиве цилиндра № 1 совместилась с
меткой «©Т» на головке цилиндров.
5) Снимите ремень ГРМ с ведомого зубчатого шкива, затем
снимите ремень с ведущего шкива.
[1] ГАЙКА КРЕПЛЕНИЯ МАХОВИКА
[2] СТОПОР МАХОВИКА
(имеется в продаже)
[1] ШКИВ СТАРТЕРА
М6 x 10 (3 шт.)
[1] МЕТКА ФАЗ
ЦИЛИНДРА № 1
[3] СТОПОР
КОЛЕНЧАТОГО ВАЛА
07923-ZA00100
[2] МЕТКА “T”
[1] РЕМЕНЬ ГРМ
[2] ВЕДОМЫЙ
ЗУБЧАТЫЙ
ШКИВ ГРМ
[3] ВЕДУЩИЙ
ЗУБЧАТЫЙ
ШКИВ ГРМ
спец.инстр.
