BF15D-BF20D
6-10
3) Вверните винт холостого хода до упора, затем выверните
его на требуемое количество оборотов.

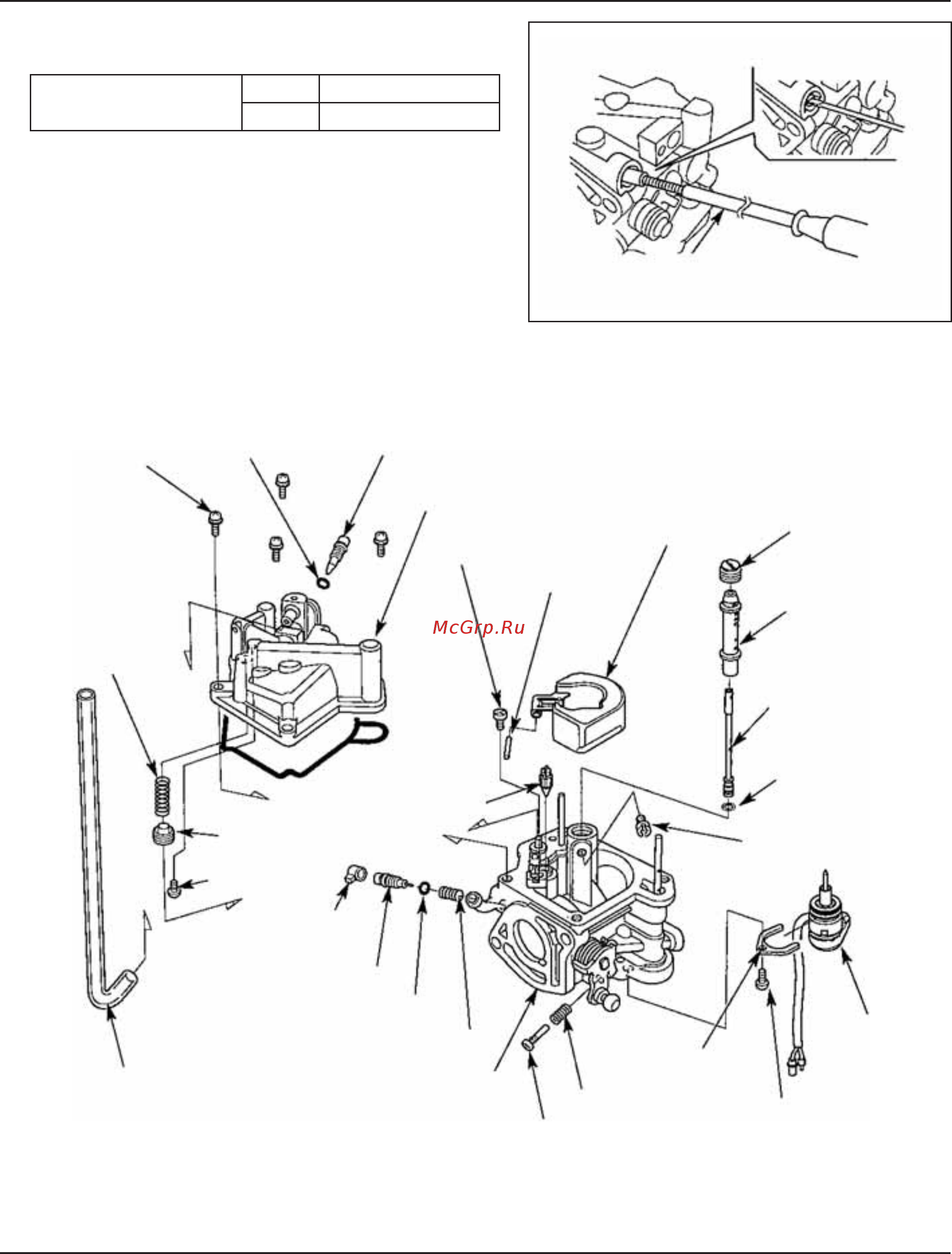

f. КАРБЮРАТОР В СБОРЕ
Число поворотов винта ре-
гулировки холостого хода
BF15D 2-1/4 оборота наружу
BF20D 2-1/8 оборота наружу
[1] КЛЮЧ 07KMA-MS60101
ДЛЯ РЕГУЛИРОВКИ
ХОЛОСТОГО ХОДА
[2] За исключением моделей
стандарта Боденского озера
[1]
ВИНТ
С НЕСНИМАЕМОЙ
ШАЙБОЙ (4 шт.)
[2]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
[3] ВИНТ СЛИВНОГО ОТВЕРСТИЯ
[4] ПОПЛАВКОВАЯ КАМЕРА
[5] ВИНТ КРЕПЛЕНИЯ
[6] ОСЬ ПОПЛАВКА
[7] ПОПЛАВОК
[8]
ГЛАВНЫЙ
ВОЗДУШНЫЙ
ЖИКЛЁР
[9]
ЭМУЛЬСИОННАЯ
ТРУБКА
[10]
РАСПЫЛИТЕЛЬ
ГЛАВНОЙ
ДОЗИРУЮЩЕЙ
СИСТЕМЫ
[11]
ГЛАВНЫЙ
ТОПЛИВНЫЙ ЖИКЛЕР
[12]
КЛАПАН
ПУСКОВОГО
ОБОГАЩЕНИЯ
[13] ВИНТ
[14]
ПРИЖИМНАЯ
ПЛАНКА
[15] ПРУЖИНА
[16] УПОРНЫЙ
ВИНТ РЫЧАГА ГАЗА
[17] Корпус карбюратора
[15] ПРУЖИНА
[2] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
[18]
ВИНТ РЕГУЛИРОВКИ
ХОЛОСТОГО ХОДА
[19] ГРАНИЧИТЕЛЬНЫЙ
КОЛПАЧОК (только
для рынка Канады)
[13] ВИНТ
[21]
ПОРШЕНЬ
НАСОСА-УСКОРИТЕЛЯ
[22] ИГЛА
ПОПЛАВКОВОГО
КЛАПАНА
[15] ПРУЖИНА
[20] СЛИВНОЙ ШЛАНГ
[2]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
