3. КАРТЕР МЕХАНИЗМА РЕВЕРСА
a. СНЯТИЕ
1) Установите механизм реверса в положение R (реверс).
2) Ослабьте контргайку и, поворачивая регулировочную гайку,
разъедините шток переключения А и шток переключения В.
3) Наклоните вверх подвесной двигатель
4) Отверните фланцевые болты М6.
5) Снимите картер механизма реверса с двумя установочны-
ми штифтами 6 х 10 мм.

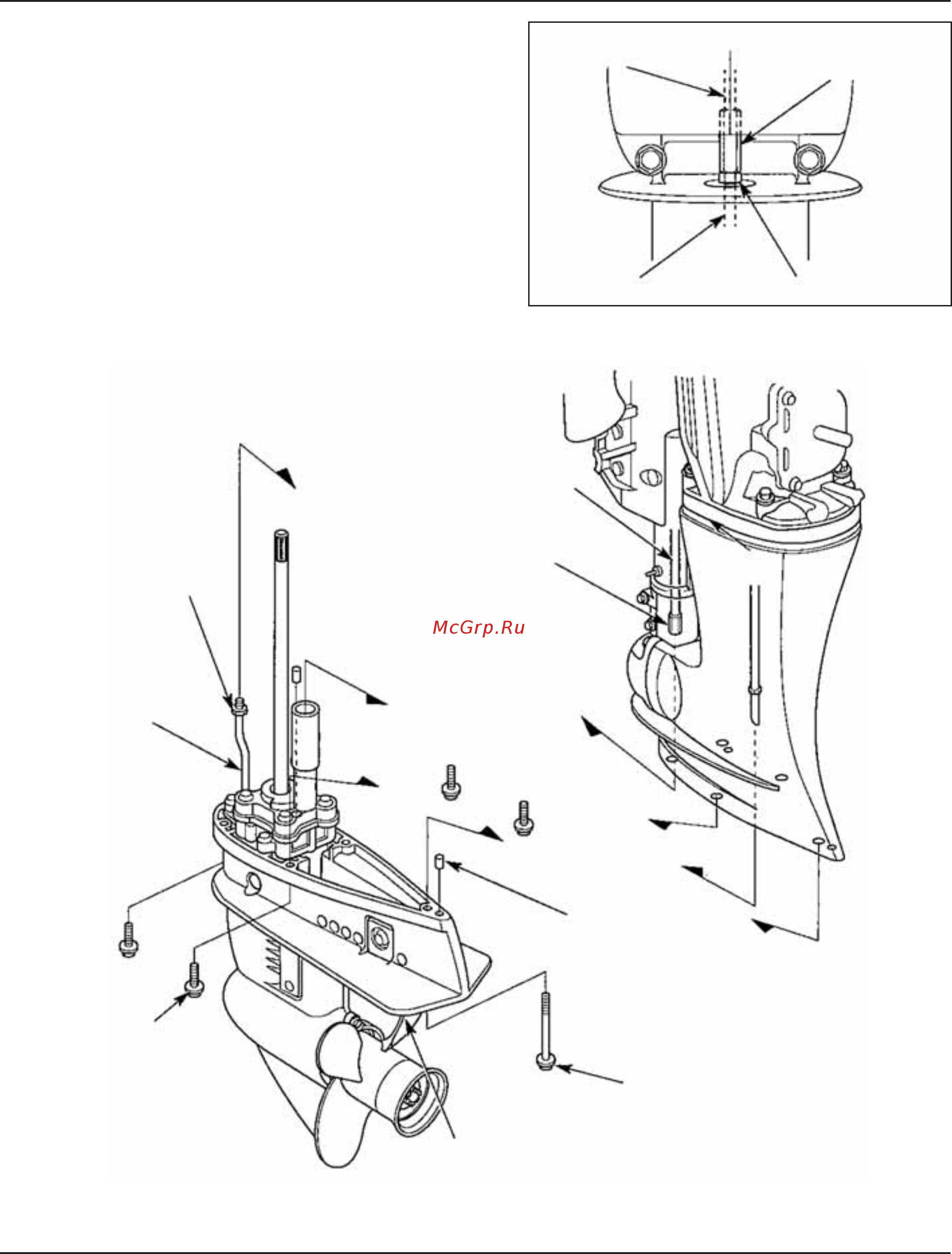

[1] ШТОК А
ПЕРЕКЛЮЧАТЕЛЯ
[2] РЕГУЛИРОВОЧНАЯ
ГАЙКА
[3] КОНТРГАЙКА
[4] ШТОК В
ПЕРЕКЛЮЧАТЕЛЯ
[3] КОНТРГАЙКА
[5] УСТАНОВОЧНЫЙ
ШТИФТ
6x10 мм (2 шт.)
М6 x 23 (4 шт.)
[6] КАРТЕР МЕХАНИЗМА РЕВЕРСА
М6 x 75
[1] ШТОК А
ПЕРЕКЛЮЧАТЕЛЯ
[2] РЕГУЛИРОВОЧНАЯ
ГАЙКА
[4] ШТОК В
ПЕРЕКЛЮЧАТЕЛЯ
