BF15D-BF20D
7-9

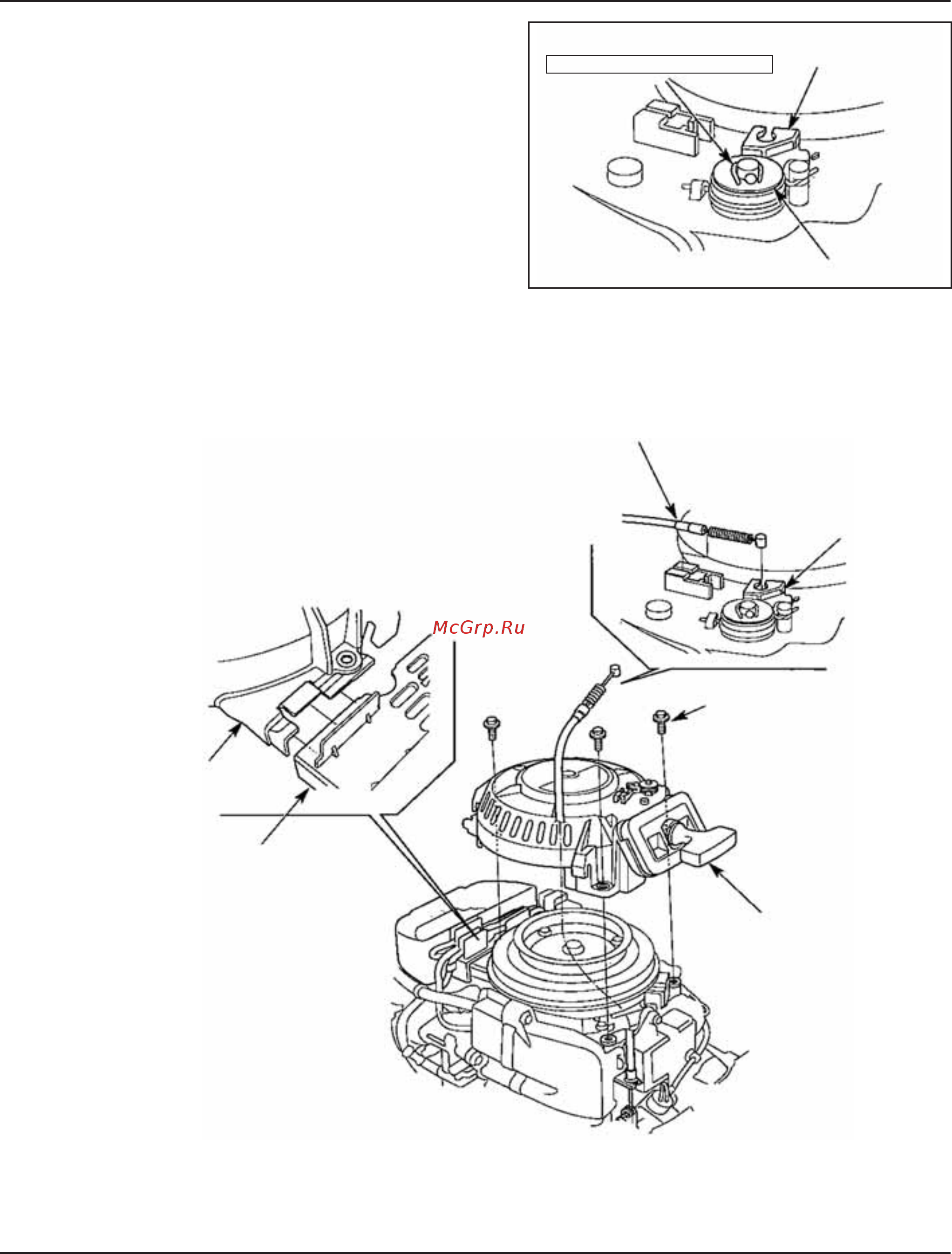

[1] ТРОС ВКЛЮЧЕНИЯ НЕЙТРАЛИ ПРИ ЗАПУСКЕ
[2] РЫЧАГ
ОГРАНИЧИТЕЛЯ
М6 x 22 (3 шт.)
[3]
БАРАБАННО-ШНУРОВОЙ
СТАРТЕР В СБОРЕ
[4] КОЖУХ СТАРТЕРА В
[5]
КОЖУХ
БАРАБАННО-ШНУРОВОГО
СТАРТЕРА
17) Установите рычаг ограничителя с шайбой и закрепите их
новым разводным шплинтом.
d. УСТАНОВКА
1) Совместите кожух барабанно-шнурового стартера и
кожух В стартера, как показано на рисунке и установите
барабанно-шнуровой стартер в сборе.
2) Затяните фланцевые болты М6 х 22.
3) Присоедините верхний конец троса включения нейтрали
при запуске к рычагу ограничителя.
4) Отрегулируйте трос включения нейтрали при запуске
(стр. 7-1).
5) Установите на место верхний кожух двигателя.
[1] РАЗВОДНОЙ ШПЛИНТ
[2] РЫЧАГ
ОГРАНИЧИТЕЛЯ
[3] ШАЙБА
Не использовать повторно
