BF15D-BF20D

4-13

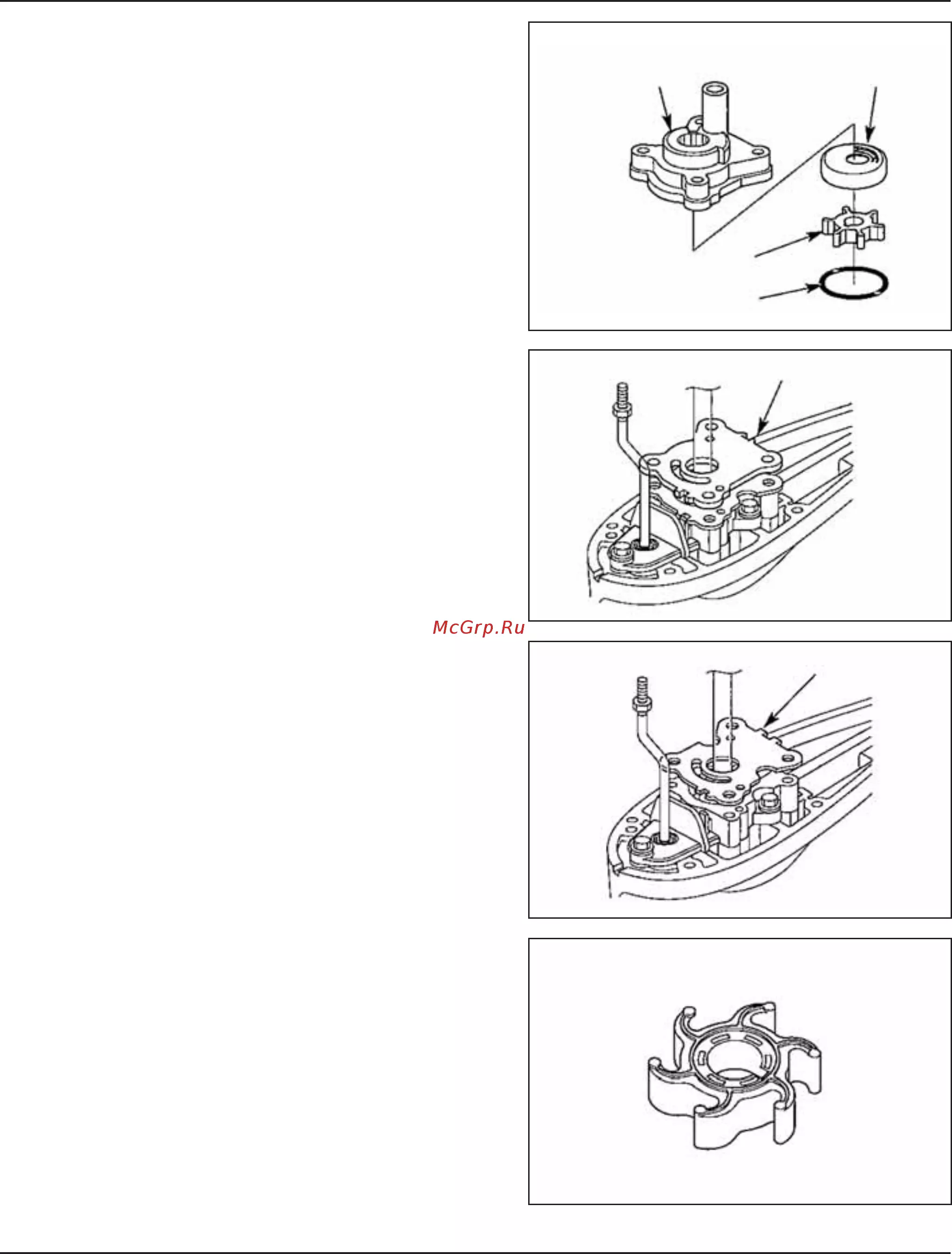

c. СБОРКА

1) Установите прокладку корпуса водяного насоса, совмес-

тив вырез на прокладке с выступом на корпусе.

• Если прокладка снимается, то при сборке нужно уста-

навливать новую прокладку.

2) Установите крышку крыльчатки водяного насоса, совмес-

тив вырез на крышке с выступом на корпусе.

3) Смажьте морской смазкой внутреннюю часть рубашки

крыльчатки и установите крыльчатку вращая её против

часовой стрелки и повернув открытым концом шпоночно-

го паза к нижней части двигателя. Совместите отверстия

в крыльчатке и в рубашке крыльчатки.

[1] ВЫРЕЗ

[2] КРЫШКА КРЫЛЬЧАТКИ

[3] ПРОКЛАДКА

[4] РЫЧАГ

ПРИВОДА

ДРОССЕЛЬНОЙ

ЗАСЛОНКИ

[1] М6x50 мм

БОЛТ С НЕСЪЁМНОЙ ШАЙБОЙ (4 шт.)

[2] ГИДРАВЛИЧЕСКОЕ УПЛОТНЕНИЕ

ВОДОПОДВОДЯЩЕЙ ТРУБЫ

[3] КОРПУС КРЫЛЬЧАТКИ НАСОСА

[4] КРЫШКА КРЫЛЬЧАТКИ

[5] ПРОКЛАДКА

[6] ПРОКЛАДКА КОРПУСА

ВОДЯНОГО НАСОСА

[7] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

[8] КРЫЛЬЧАТКА

[9] РУБАШКА

КРЫЛЬЧАТКИ НАСОСА

12 Н·м

(1.2 кгс·м, 9 фунт-сила·фут)

[1] РУБАШКА КРЫЛЬЧАТКИ

НАСОСА

[2] КРЫЛЬЧАТКА

[3] МОРСКАЯ

СМАЗКА

[4] ШПОНОЧНЫЙ

ПАЗ

смазка
