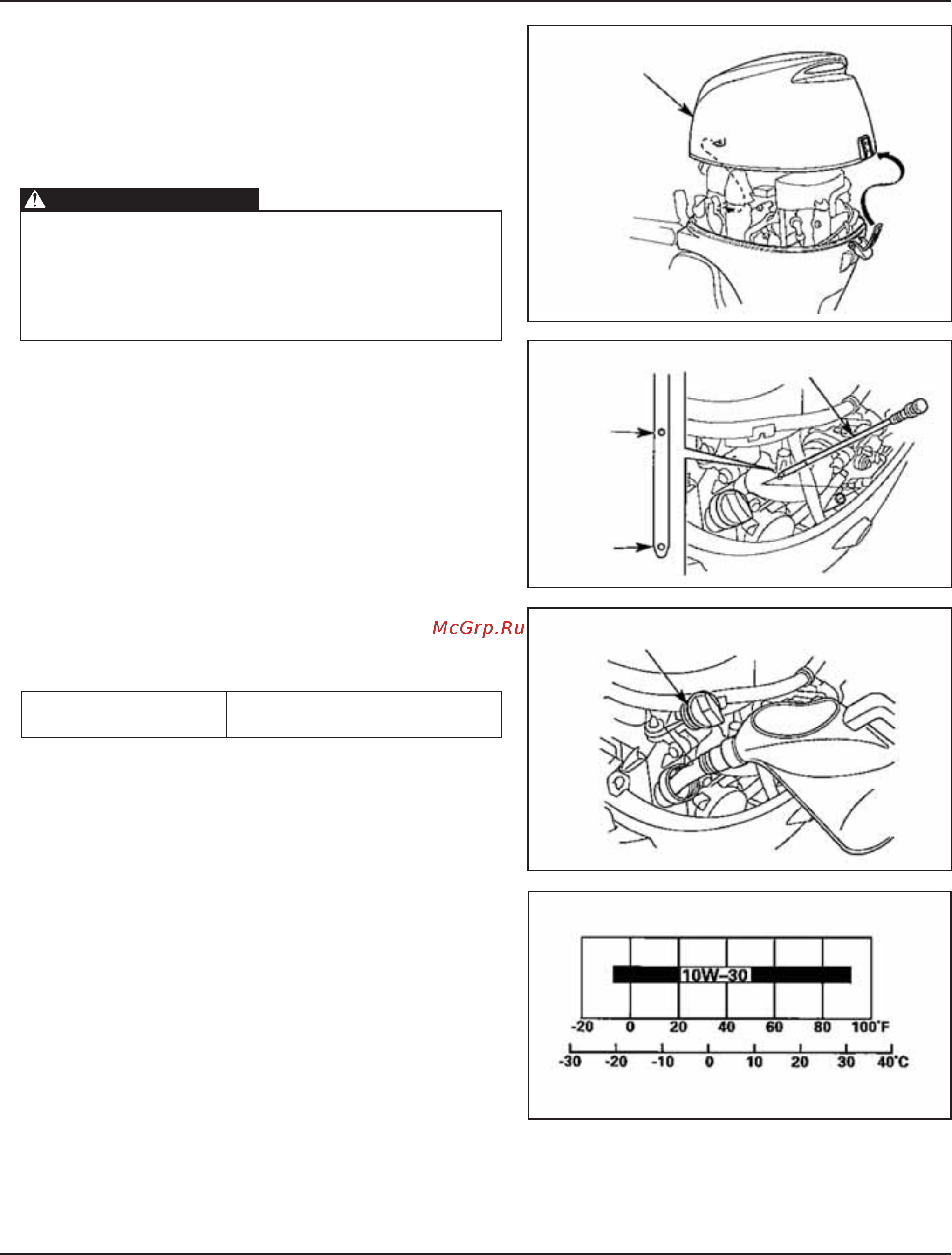

BF15D-BF20D
3-2
2. МОТОРНОЕ МАСЛО
• Проверка уровня масла
1) Дайте двигателю поработать в баке для проверки под-
весных двигателей, погрузив его так, чтобы вода была
выше антикавитационной плиты не менее чем на 4 дюйма.
Двигатель должен прогреться до нормальной рабочей
температуры.
2) Остановите двигатель и снимите кожух двигателя. Устано-
вите двигатель в вертикальное положение.
3) Выньте масляный щуп и протрите его насухо.
4) Полностью вставьте щуп, затем выньте его и проверьте
уровень масла. Проверьте состояние масла, если масло
выглядит несвежим или загрязнённым, то замените его.
5) Если уровень масла ниже нормы, снимите крышку масло-
наливной горловины и долейте рекомендуемый сорт масла
до верхней отметки на щупе.
Пользуйтесь маслами для 4-тактных двигателей, отвеча-
ющих эксплуатационным требованиям групп не ниже SG,
SH или SJ по API Проверяйте на этикетке ёмкости с маслом
наличие групп SG, SH или SJ в классификации API.
Моторное масло в значительной степени влияет на экс-
плуатационные характеристики двигателя и является
основным фактором, определяющим его ресурс. Пользуй-
тесь маслами для автомобильных 4-тактных двигателей с
хорошими моющими свойствами.
Рекомендованное мо-
торное масло
SAE 10W-30,
группа по API SG/SH/SJ
Отработавшие газы (ОГ) двигателя содержат угар-
ный газ, который может вызвать потерю сознания и
смерть.
• Если есть необходимость работать с запущенным
двигателем, то помещение должно хорошо венти-
лироваться
ПРЕДУПРЕЖДЕНИЕ
[1] ВЕРХНИЙ КОЖУХ
ДВИГАТЕЛЯ
[1] МАСЛЯНЫЙ ЩУП
[2] МАКСИМАЛЬНЫЙ
УРОВЕНЬ
МАСЛА
[3] НИЖНИЙ
УРОВЕНЬ
МАСЛА
[1] ПРОБКА МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ
[1] ИНДЕКСЫ ВЯЗКОСТИ SAE
[2] ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА
