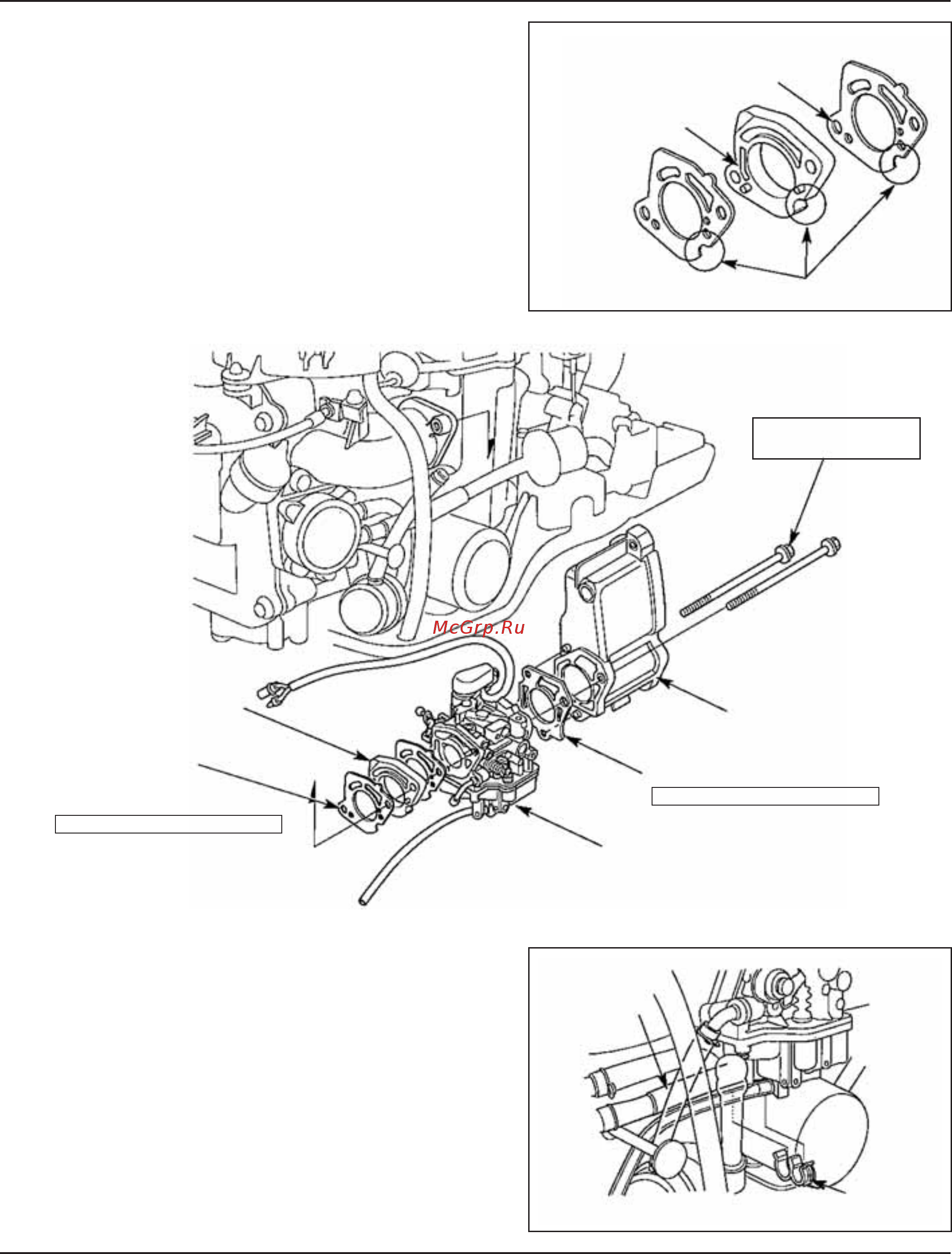

BF15D-BF20D
6-14
2) Установите карбюратор, глушитель, проставку карбюра-
тора, новую прокладку карбюратора и прокладку глушите-
ля.
Совместите вырезы на изолирующей простаке карбюра-
тора и на его прокладках.
3) Затяните два фланцевых болта М6 X 106 мм установлен-
ным моментом.
МОМЕНТ ЗАТЯЖКИ:
9 Н·м (0,9 кгс·м, 7 фунт-сила·фут)
4) Присоедините топливопровод к карбюратору.
5) Установите зажим шланга.
[2] ПРОКЛАДКА
КАРБЮРАТОРА (2 шт.)
[1] ТЕПЛОИЗОЛИРУЮЩАЯ
ПРОСТАВКА
КАРБЮРАТОРА
[3] ВЫРЕЗЫ
[1]
ТОПЛИВО-
ПРОВОД D
[2]
ЗАЖИМ
ШЛАНГА
[8]
ТЕПЛОИЗОЛИРУЮЩАЯ
ПРОСТАВКА
КАРБЮРАТОРА
[7] ПРОКЛАДКА
КАРБЮРАТОРА
(2 шт.)
Не использовать повторно
М6 x 106 (2 шт.)
9 Н·м (0,9 кгс·м,
6,5 фунт-сила·фут)
[4] ГЛУШИТЕЛЬ
[5] ПРОКЛАДКА ГЛУШИТЕЛЯ
[6] КАРБЮРАТОР
Не использовать повторно
