BF15D-BF20D
10-5

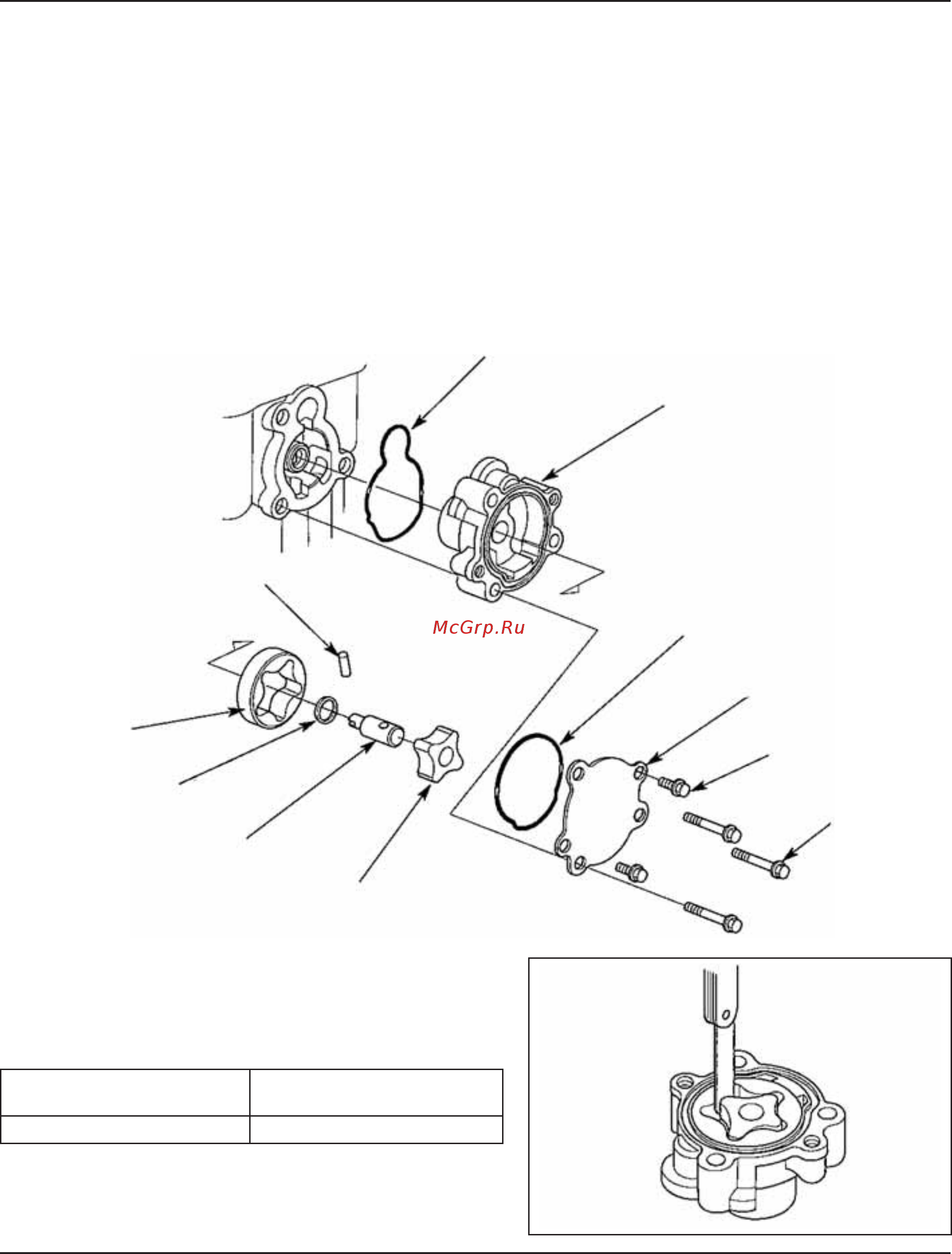

[1] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО МАСЛЯНОГО НАСОСА
[2] КОРПУС МАСЛЯНОГО НАСОСА
[3] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
КРЫШКИ МАСЛЯНОГО НАСОСА
[4] КРЫШКА МАСЛЯНОГО НАСОСА
М5x12 (2)
М6 x 35 (3 шт.)
[5] ВЕДУЩИЙ РОТОР
[6] ВАЛ НАСОСА
[7] УПОРНАЯ ШАЙБА 11 мм
[8] ВЕДОМЫЙ РОТОР
[9] ШТИФТ 4x15.8 мм
2. МАСЛЯНЫЙ НАСОС
a. РАЗБОРКА
1) Отверните три фланцевых болта М6 х 35 и снимите мас-
ляный насос в сборе с уплотнительным кольцом. Утили-
зируйте уплотнительное кольцо и установите новое при
сборке.
2) Отверните два фланцевых болта М5 х 12 и снимите крыш-
ку масляного насоса и уплотнительное кольцо. Утили-
зируйте уплотнительное кольцо и установите новое при
сборке.
3) Выньте ведущий (внутренний) ротор, вал насоса, штифт 4
x 15.8 мм и упорную шайбу 11 мм.
4) Выньте ведомый (наружный) ротор.
b. ПРОВЕРКА
• ЗАЗОР ПО ОКРУЖНОСТИ ВЫСТУПОВ
Не вынимая вал масляного насоса, измерьте зазор по окруж-
ности выступов.
Номинальное значение Предельно допустимое в
эксплуатации значение
Не более 15 мм (0,6 дюйма) 0,20 мм (0,008 дюйма)
