Honda BF 15 [214/306] Рычаг регулировки трения фрикционный рычаг
![Honda BF 15 [214/306] Рычаг регулировки трения фрикционный рычаг](/views2/1240095/page214/bgd6.png)
BF15D-BF20D
12-4

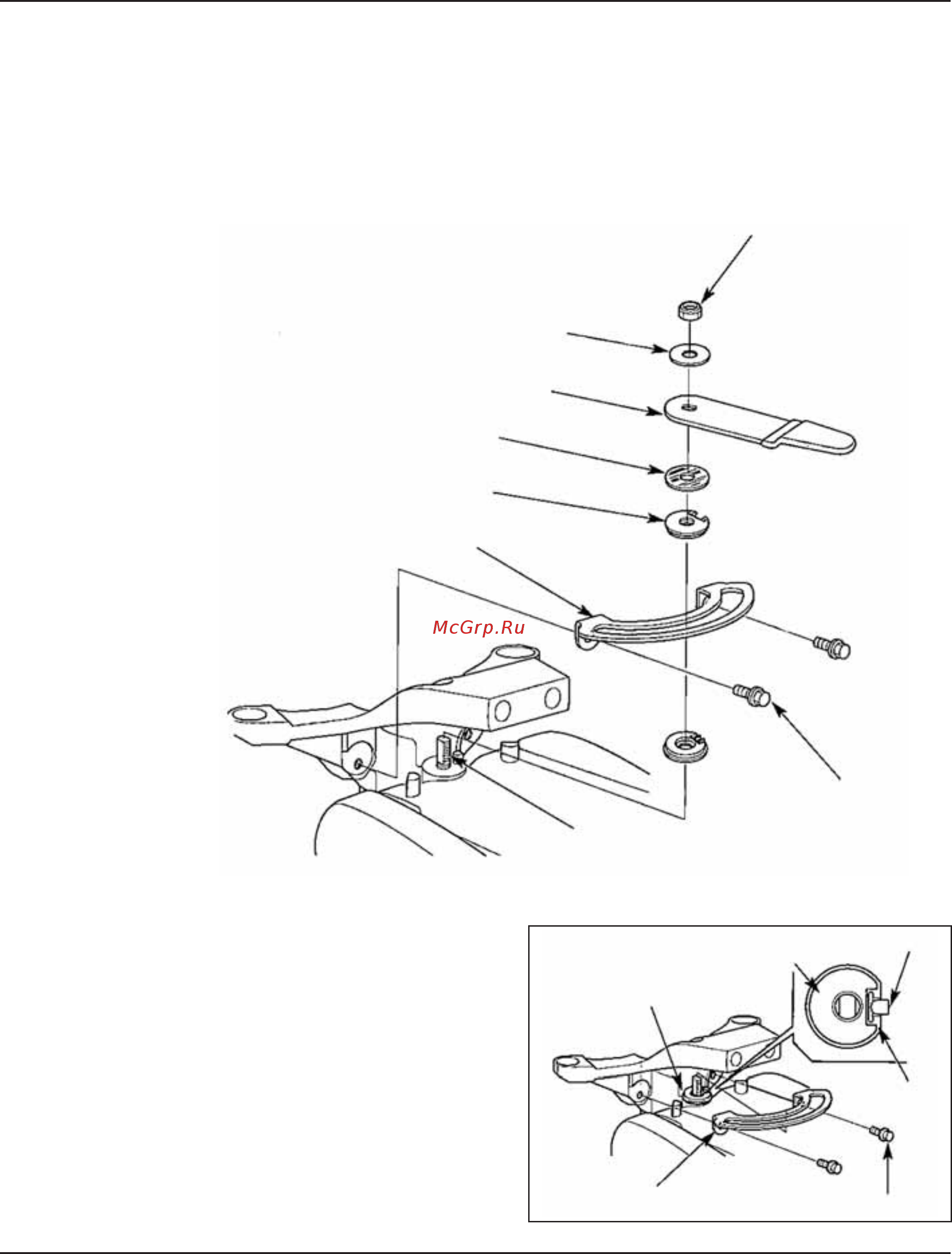

[1] САМОКОНТРЯЩАЯСЯ ГАЙКА М8
[2] ШАЙБА 8 мм
[3] РЫЧАГ РЕГУЛИРОВКИ ТРЕНИЯ
[4] НЕЙЛОНОВАЯ ШАЙБА 8 мм
[5] ФРИКЦИОН (2 шт.)
[6] ФРИКЦИОННЫЙ СЕКТОР
М6 x 12
[7] ОСЬ РЫЧАГА РЕГУЛИРОВКИ ТРЕНИЯ
2. РЫЧАГ РЕГУЛИРОВКИ ТРЕНИЯ
(ФРИКЦИОННЫЙ РЫЧАГ)
a. РАЗБОРКА
* Рычаг регулировки трения можно обслуживать без снятия
двигателя и масляного картера.
1) Отверните самоконтрящуюся гайку М8 с шайбой.
2) Снимите шайбу 8 мм, рычаг регулировки трения, нейло-
новую шайбу 8 мм, и фрикцион.
3) Отверните два фланцевых болта М6 X 12 мм и снимите
фрикционный сектор.
4) Снимите фрикцион.
b. СБОРКА
1) Перед установкой проверьте состояние плоской поверх-
ности фрикциона на предмет износа. При необходимости
замените
2) Удалите масло и смазку с поверхностей фрикционов и
фрикционного сектора. Установите один из фрикционных
блоков на ось фрикционного рычага, совместив вырез с
выступом на корпусе вертикальной оси и обратив дис-
ковую поверхность в сторону фрикционного сектора, как
показано на рисунке.
3) Установите фрикционный сектор на главную раму, надев
сектор прорезью на ось сектора.
[1] ФРИКЦИОН
[2] ДИСКОВАЯ ПОВЕРХНОСТЬ
[3] ВЫСТУП
[4] ВЫРЕЗ
[5] ФРИКЦИОННЫЙ СЕКТОР
М6 x 12 (2 шт.)
