BF15D-BF20D
16-7

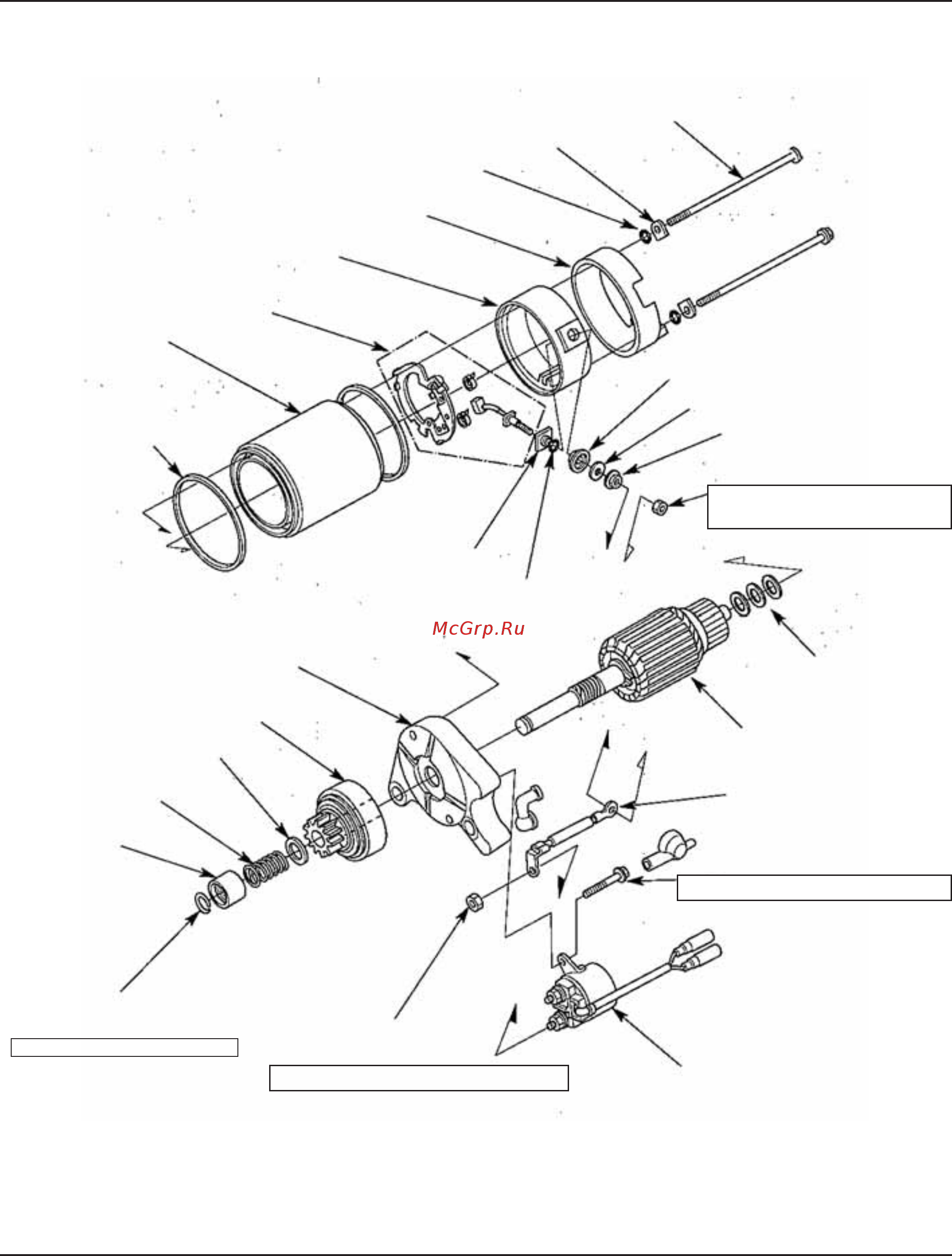

d. СБОРКА
[1]
КОРПУС С ПОЛЮСНЫМИ
БАШМАКАМИ.
[2] ЩЁТОЧНЫЙ УЗЕЛ В СБОРЕ
[3] ЗАДНИЙ КОРПУС
[4] ОБЕЧАЙКА СТАРТЕРА
[5] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2 ШТ.)
[6] КРЕПЁЖНАЯ ПЛАНКА (2
ШТ.)
[7] СТЯЖНОЙ БОЛТ (2
ШТ.)
[8] ИЗОЛЯТОР
[9] ШАЙБА 6
ММ
[10] ГАЙКА 6 ММ С ШАЙБОЙ
[11] ГАЙКА М6 КОНТАКТА
6,5 Н·М
(0,65
КГС·М, 4,7 ФУНТ-СИЛА·ФУТ)
[12] УПОРНАЯ
ШАЙБА (3
ШТ.)
[13] ЯКОРЬ
[14] СОЕДИНИТЕЛЬНАЯ
ШИНА СТАРТЕРА
М6
X14 (2 ШТ.)
7 Н·М (0,7 КГС·М, 5,1 ФУНТ-СИЛА·ФУТ)
[15] МАГНИТНЫЙ
ПУСКАТЕЛЬ СТАРТЕРА
[16]
САМОКОНТРЯЩАЯСЯ
ГАЙКА М6
5,5 Н·М (0,55 КГС·М, 4,0 ФУНТ-СИЛА·ФУТ)
[17] СТОПОРНОЕ
КОЛЬЦО 14
ММ
Не использовать повторно
[18]
СТОПОР
ВЕДУЩЕЙ
ШЕСТЕРНИ
[19] ВОЗВРАТНАЯ
ПРУЖИНА
[20] ШАЙБА
[21] МУФТА СВОБОДНОГО ХОДА
[22] ПЕРЕДНИЙ КРОНШТЕЙН
[23] ИЗОЛИРУЮЩАЯ ВТУЛКА
[24] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
[25]
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО (2 ШТ.)
