BF15D-BF20D

11-22

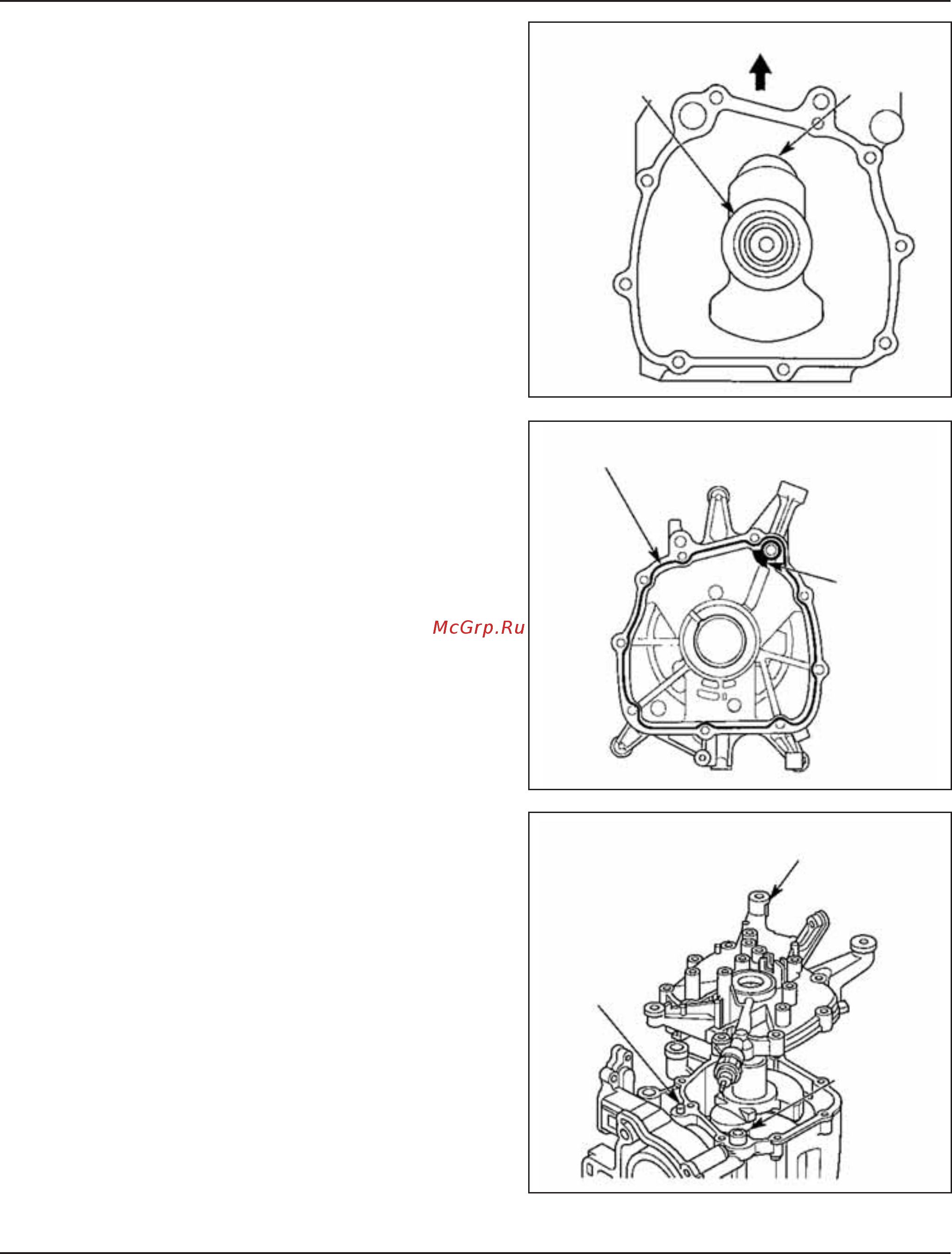

7) Вращая коленчатый вал, установите поршень в положе-

ние ВМТ.

8) Протрите привалочные поверхности передней крышки и

блока цилиндров обезжиривающим составом или чистой

ветошью.

9) Нанесите жидкий герметик (Типа «Three bond #1280 или

равноценный) на места, указанные на рисунке.

• Герметик нужно наносить в виде валика толщиной 1,5

мм.

• Установите переднюю крышку не позднее чем через

три минуты после нанесения герметика.

• Выждите 20 минут после сборки. На протяжении этого

периода не доливайте масло и не запускайте двига-

тель.

10) Проверьте, чтобы штифт 14 х 20 мм находился на месте.

11) tУстановите штифт 8 х 14 и переднюю крышку картера

коленчатого вала.

[1] К ГОЛОВКЕ ЦИЛИНДРОВ

[2] ШАТУННАЯ

ШЕЙКА

[3] КОЛЕНЧАТЫЙ

ВАЛ

[1] Герметик нужно наносить в виде

валика толщиной 1,0 мм.

[2]

Не наносите

герметик на

указанном

месте.

[1]

УСТАНОВОЧНЫЙ

ШТИФТ

8 х 14 мм

[2] ПЕРЕДНЯЯ КРЫШКА

КАРТЕРА КОЛЕНЧАТОГО ВАЛА

[3]

УСТАНОВОЧНЫЙ

ШТИФТ

14 х 20 мм
