BF15D-BF20D
11-12

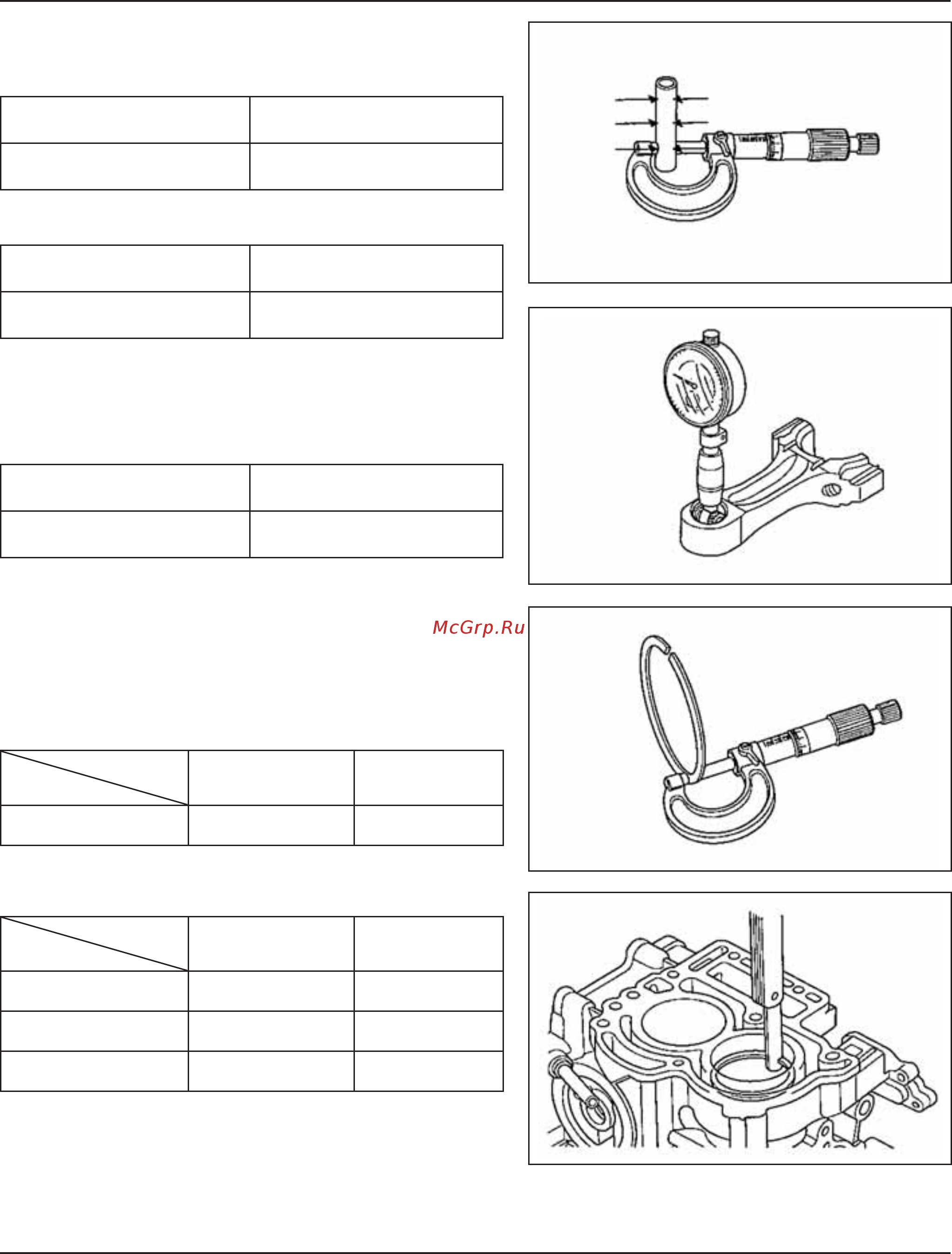

• ПОРШНЕВЫЕ ПАЛЬЦЫ
1) Измерьте диаметр поршневого пальца в трёх показанных
поясах и запишите результат.
2) Вычислите зазор между пальцем и бобышкой поршня.
• ДИАМЕТР ОТВЕРСТИЯ ВЕРХНЕЙ ГОЛОВКИ ША-
ТУНА
Измерьте диаметр отверстия верхней головки шатуна и запи-
шите результат.
• ПОРШНЕВЫЕ КОЛЬЦА
1) Проверьте поршневые кольца и замените их, при наличии
износа.
• Кольца заменяются комплектом.
2) Измерьте высоту поршневых колец.
3) Днищем поршня протолкните кольцо в цилиндр и измерь-
те зазор в замке кольца, используя плоский щуп.
Номинальное значение Предельно допустимое в
эксплуатации значение
15,994-16,000 мм
(0,6297 - 0,6299 дюйма)
15,97 мм
(0,629 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
0,002-0,014 мм
(0,0001 - 0,0006 дюйма)
0,04 мм
(0,002 дюйма)
Номинальное значение Предельно допустимое в
эксплуатации значение
16,007-16,022 мм
(0,6302 - 0,6308 дюйма)
16,05 мм
(0,632 дюйма)
Номинальное
значение
Предельно допусти-
мое в эксплуатации
значение
Верхнее компрессионное/
Нижнее компрессионное
1,175-1,190 мм
(0,0463-0,0469 дюйма)
1,08 мм
(0,043 дюйма)
Номинальное
значение
Предельно допусти-
мое в эксплуатации
значение
Верхнее
0,15 -0,30 мм
(0,006-0,012 дюйма)
0,5 мм
(0,02 дюйма)
Второе
0,35 - 0,50 мм
(0,014-0,020 дюйма)
0,5 мм
(0,02 дюйма)
Маслосъёмное
(скребок кольца)
0,20-0,80 мм
(0,008-0,031 дюйма)
1,0 мм
(0,04 дюйма)
