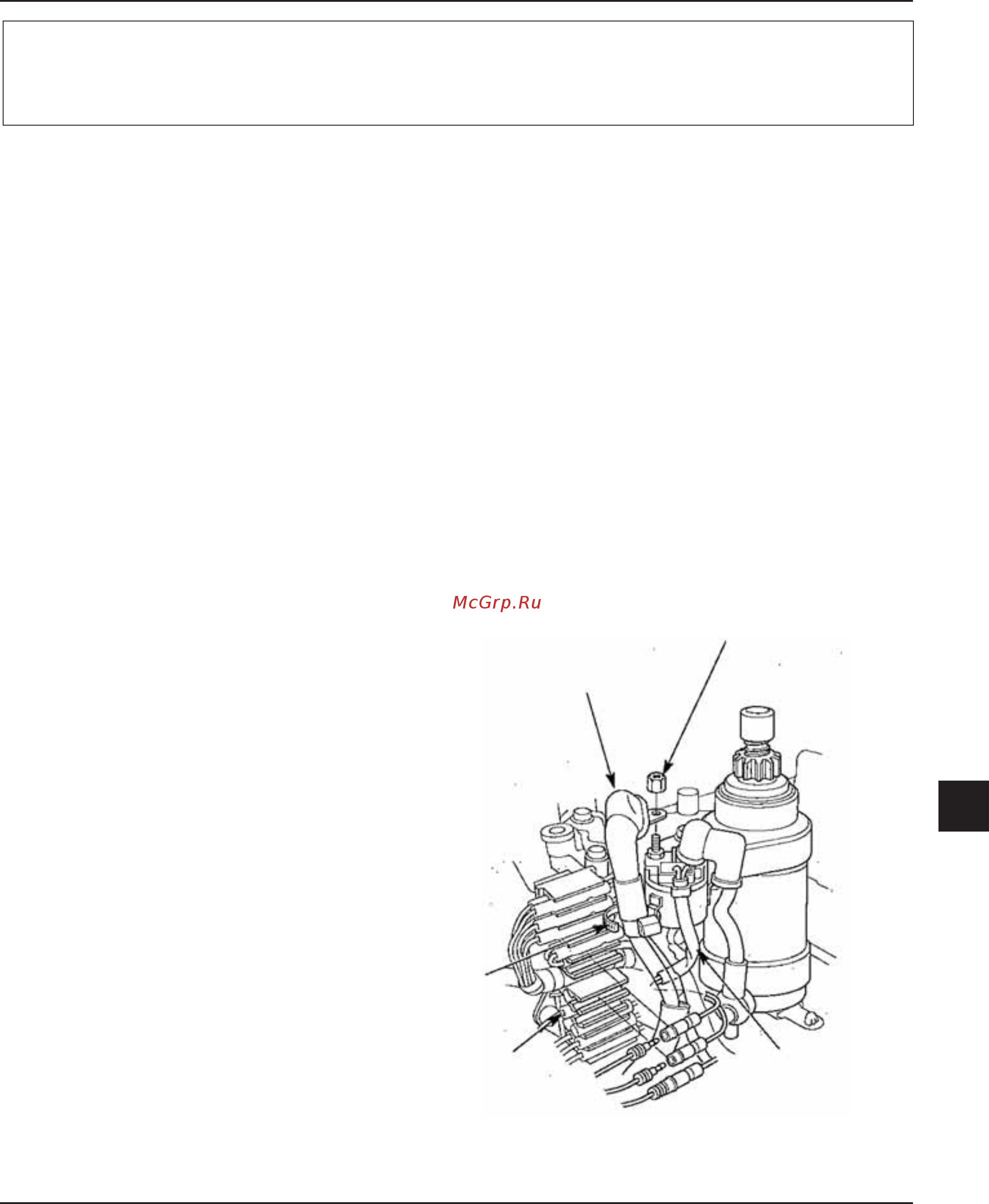

BF15D-BF20D
16-1
[1] ШИНА СТАРТЕРА
[2] САМОКОНТРЯЩАЯСЯ ГАЙКА М6
[3]
ПРОВОД
МАГНИТНОГО
ПУСКАТЕЛЯ
СТАРТЕРА
[4]
КРОНШТЕЙН А
КРЕПЛЕНИЯ
РАЗЪЁМОВ
[5] ХОМУТ
16. ЭЛЕКТРООБОРУДОВАНИЕ
1. СТАРТЕР
2. ШИНА СТАРТЕРА (Двигатель с катушкой зарядки на 12 А)
3. ПРОВОД ЗАРЯДКИ (Двигатель с катушкой зарядки на 6 А)
4. ПЕРЕКЛЮЧАТЕЛЬ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ/
СИГНАЛИЗАТОР
5. КОНТРОЛЛЕР СИСТЕМЫ ЗАЖИГАНИЯ
6. КРОНШТЕЙН А КРЕПЛЕНИЯ РАЗЪЁМОВ
7. КАТУШКА ЗАЖИГАНИЯ
8. РЕГУЛЯТОР/ВЫПРЯМИТЕЛЬ
1. СТАРТЕР
a. СНЯТИЕ
1) Снимите перечисленные ниже компоненты:
- верхний кожух двигателя (стр. 5-1).
- левый нижний кожух двигателя (стр. 5-2).
- барабанно-шнуровой стартер (стр. 7-2).
- маховик (P. 9-2)
2) Перед снятием стартера отсоедините шины стартера от
аккумуляторной батареи.
• Первой нужно отсоединить «отрицательную» шину,
затем – «положительную».
3) Модель с румпельным управлением: Расстегните хомут
провода на магнитном пускателе стартера.
С дистанционным управлением: Расстегните хомут про-
вода на магнитном пускателе стартера и снимите провод-
ной жгут пульта управления (стр. 15-3).
4) Отверните самоконтрящуюся гайку 6 мм и отсоедините
шину стартера от магнитного пускателя стартера.
5) Снимите с кронштейна А разъёмы проводов магнитного
пускателя и разъедините их:
