BF15D-BF20D
12-12
5) Снимите ось наклона, кронштейн оси наклона и рычаг
подъёма.
6) Проверьте втулку В рукоятки регулирования наклона на
предмет износа или повреждений, при необходимости
замените ее.
7) Выньте и утилизируйте разводной шплинт 2 мм.
• Во время сборки используйте новый разводной шплинт.
Не использовать повторно.
8) Снимите шайбу 6 мм, ось В стопора механизма реверса,
крюк стопора механизма реверса и две пружины стопора
механизма реверса.
9) Выньте и утилизируйте разводной шплинт 2 мм.
• Во время сборки используйте новый разводной шплинт.
Не использовать повторно.
10) Снимите шайбу 6 мм, ось А стопора механизма реверса и
втулку стопора механизма реверса. Снимите стопорный
палец с рычага стопора механизма реверса и снимите
рычаг стопора механизма реверса.

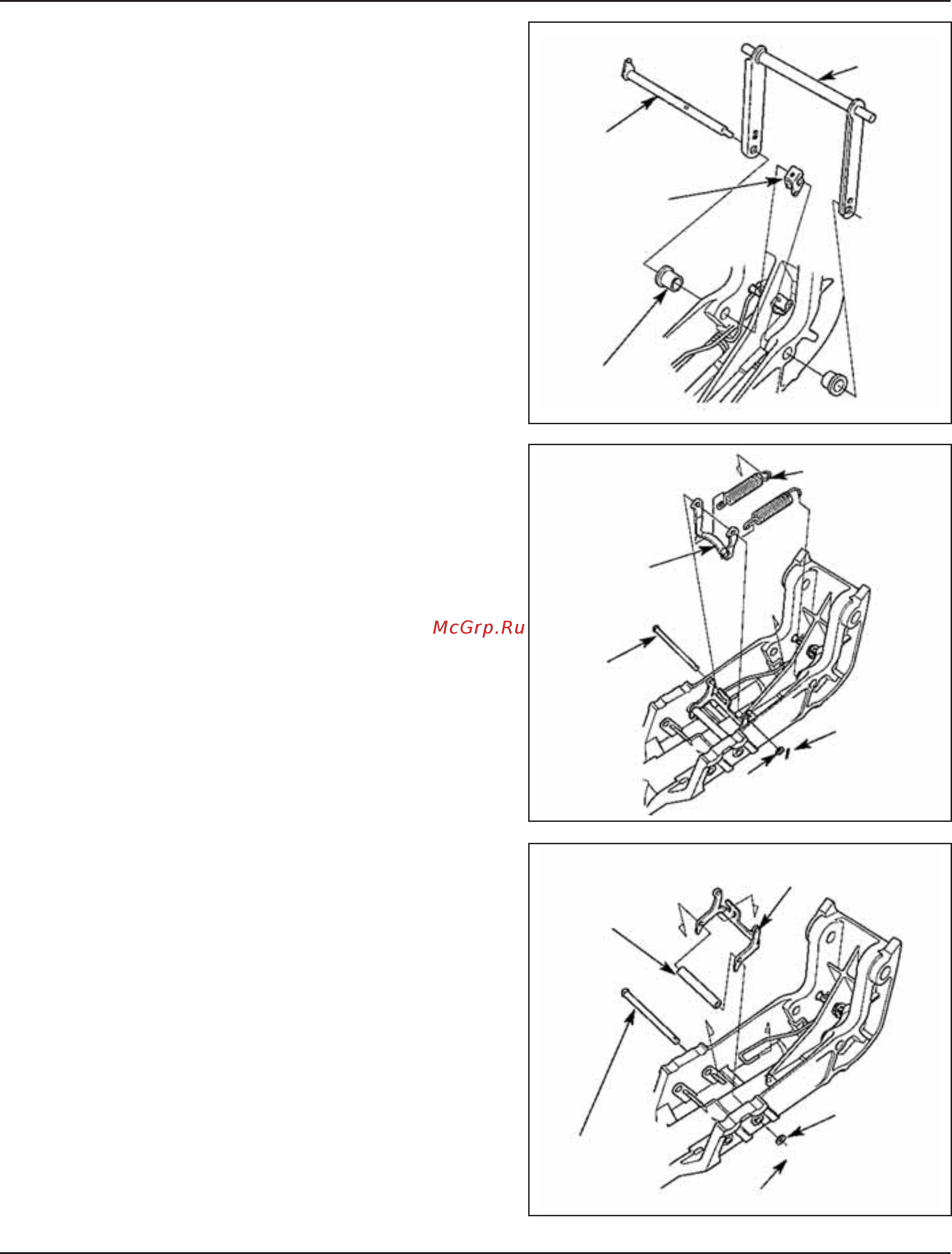

[1] РЫЧАГ
ПОДЪЁМА
[2] ОСЬ
МЕХАНИЗМА
НАКЛОНА
[3] КРОНШТЕЙН
ОСИ НАКЛОНА
[4]
ВТУЛКА
В ОСИ НАКЛОНА
(2 шт.)
[1] КРЮК
СТОПОРА
МЕХАНИЗМА
РЕВЕРСА
[2] ПРУЖИНА
СТОПОРА
МЕХАНИЗМА
РЕВЕРСА
(2 шт.)
[3]
РАЗВОДНОЙ
ШПЛИНТ
2 мм
[4]
ПЛОСКАЯ ШАЙБА 6 мм
[5]
ОСЬ В
СТОПОРА
МЕХАНИЗМА
РЕВЕРСА
(2 шт.)
[1]
ВТУЛКА СТОПОРА
МЕХАНИЗМА
РЕВЕРСА
[2] РЫЧАГ СТОПОРА
МЕХАНИЗМА РЕВЕРСА
[3] ПЛОСКАЯ
ШАЙБА
6 мм
[4] РАЗВОДНОЙ ШПЛИНТ 2 мм
[5]
ОСЬ А
СТОПОРА
МЕХАНИЗМА
РЕВЕРСА
