BF15D-BF20D
10-8
c. УСТАНОВКА
1) Установите новое уплотнительное кольцо на корпус мас-
ляного насоса.
2) Установите масляный насос в сборе, совместив паз вала
масляного насоса со штифтом в шейке распредвала, как
показано на рисунке.
3) Затяните три фланцевых болта М6 х 35 мм установленным
моментом.
МОМЕНТ ЗАТЯЖКИ:
11 Н·м (1,1 кгс·м, 8 фунт-сила·фут)
3. РАЗБОРКА ГОЛОВКИ ЦИЛИНДРОВ
Перед снятием головки цилиндров измерьте осевой люфт
распредвала (стр. 10-10).
1) Отверните три фланцевых болта М6 X 35 мм и снимите
масляный насос с уплотнительным кольцом.
2) Ослабьте все контргайки болтов регулировки клапанных
зазоров.
3) Медленно вытащите коромысловую ось, выньте коромыс-
ла, пружины и коромысло топливного насоса.
• Пометьте ось коромысел и коромысла, чтобы при
сборке всё ставить в прежнем порядке.
4) Снимите распредвал.

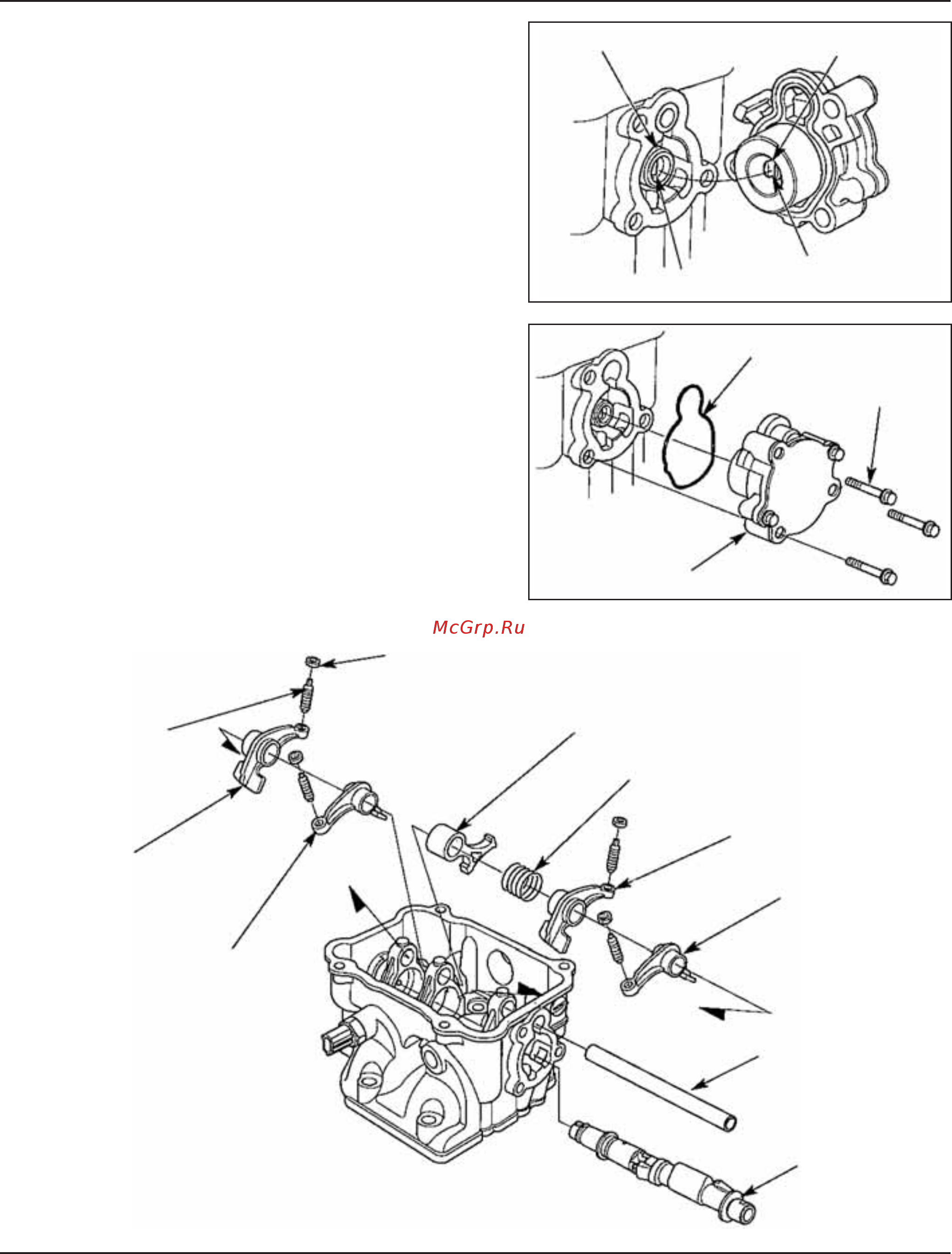

[1] РАСПРЕДВАЛ
[2] ВАЛ НАСОСА
[3] ПАЗ
[4] ШТИФТ
[1] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
М6 x 35 (3 шт.)
[2] МАСЛЯНЫЙ НАСОС В СБОРЕ
[1] КОНТРГАЙКА РЕГУЛИРОВОЧНОГО ВИНТА (4 шт.)
[2] КОРОМЫСЛО ПРИВОДА ТОПЛИВНОГО НАСОСА
[3] ПРУЖИНА КОРОМЫСЛА
[4] КОРОМЫСЛО ВПУСКНОГО
КЛАПАНА ЦИЛИНДРА № 2
[5] КОРОМЫСЛО
ВЫПУСКНОГО
КЛАПАНА
ЦИЛИНДРА № 2
[6] ОСЬ КОРОМЫСЕЛ
[7] РАСПРЕДВАЛ
[8] КОРОМЫСЛО ВЫПУСКНОГО
КЛАПАНА ЦИЛИНДРА № 1
[9] КОРОМЫСЛО ВПУСКНОГО
КЛАПАНА ЦИЛИНДРА № 1
