BF15D-BF20D
16-13

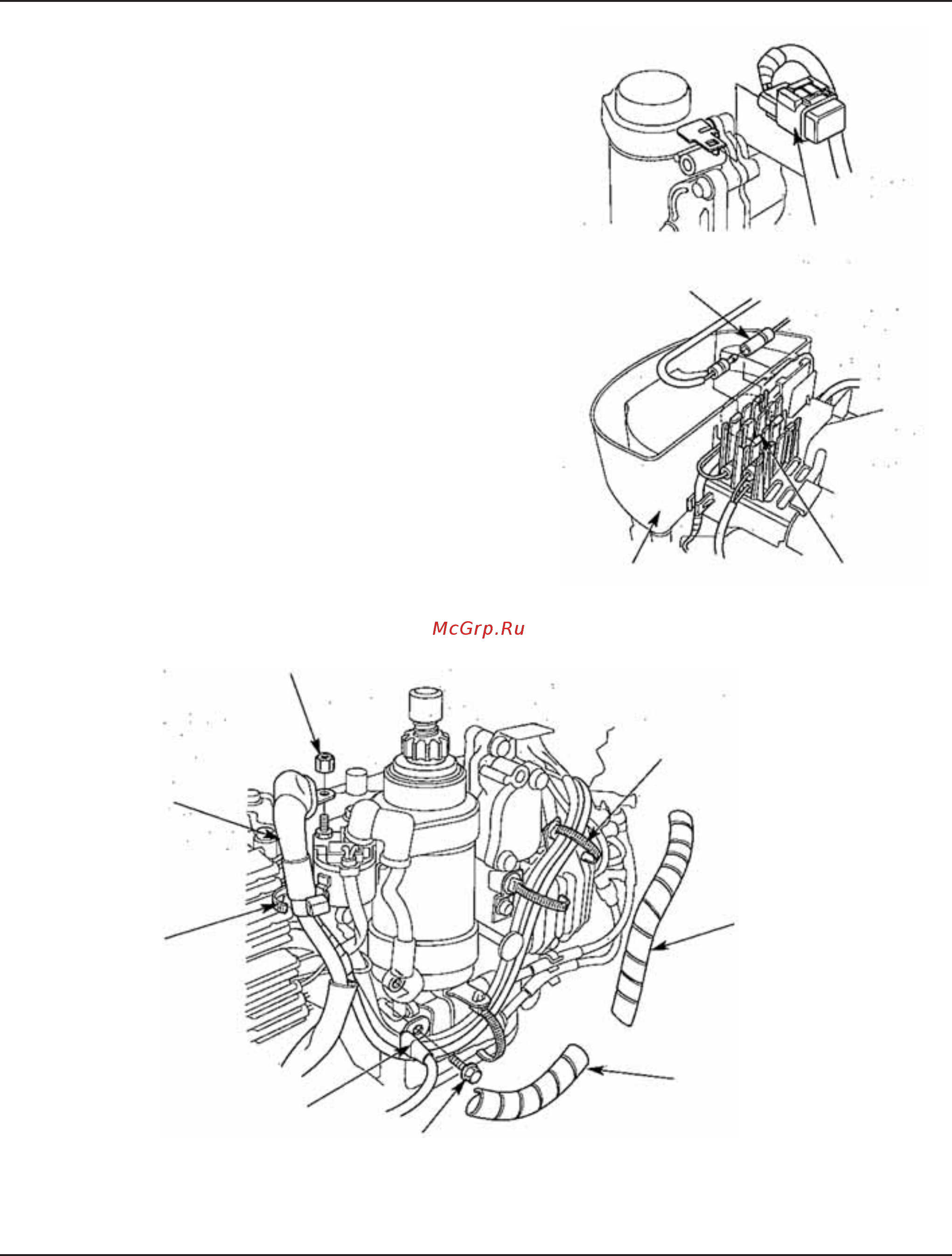

2. ШИНА СТАРТЕРА
(Модель с электрическим стартером)
1) Снимите перечисленные ниже компоненты:
- верхний кожух двигателя (стр. 5-1).
- левый нижний кожух двигателя (стр. 5-3).
2) Снимите коробку предохранителей с кронштейна.
3) Вытащите разъёмы белых проводов (цепь предохраните-
ля) из держателя на корпусе стартера В и разъедините их.
4) Расстегните три хомута и снимите спиральную защиту
проводов.
5) Расстегните хомут провода на магнитном пускателе стар-
тера.
6) Отверните самоконтрящуюся гайку 6 мм и отсоедините
шину стартера от магнитного пускателя стартера.
7) Отверните фланцевый болт М6 х 12, отсоедините контакт
«массы» аккумуляторной батареи.
[1]
КОРОБКА
ПРЕДОХРАНИТЕЛЕЙ
[2]
БЕЛЫЙ ПРОВОД
(О
Т КОРОБКИ ПРЕДОХРАНИТЕЛЕЙ)
[3] КОЖУХ СТАРТЕРА В
[4] ДЕРЖАТЕЛЬ
[4] САМОКОНТРЯЩАЯСЯ ГАЙКА М6
[5]
ЛЕНТОЧНЫЙ ХОМУТ
С КЛИПСОЙ (3
ШТ.)
[6]
ВЕРХНЯЯ
СПИРАЛЬНАЯ
ЗАЩИТА
[7]
НИЖНЯЯ
СПИРАЛЬНАЯ
ЗАЩИТА
М6X12
[8]
КОНТАКТ «МАССЫ»
АККУМУЛЯТОРНОЙ
БАТАРЕИ
[9] ХОМУТ
[10]
ШИНА
СТАРТЕРА
