BF15D-BF20D

4-4

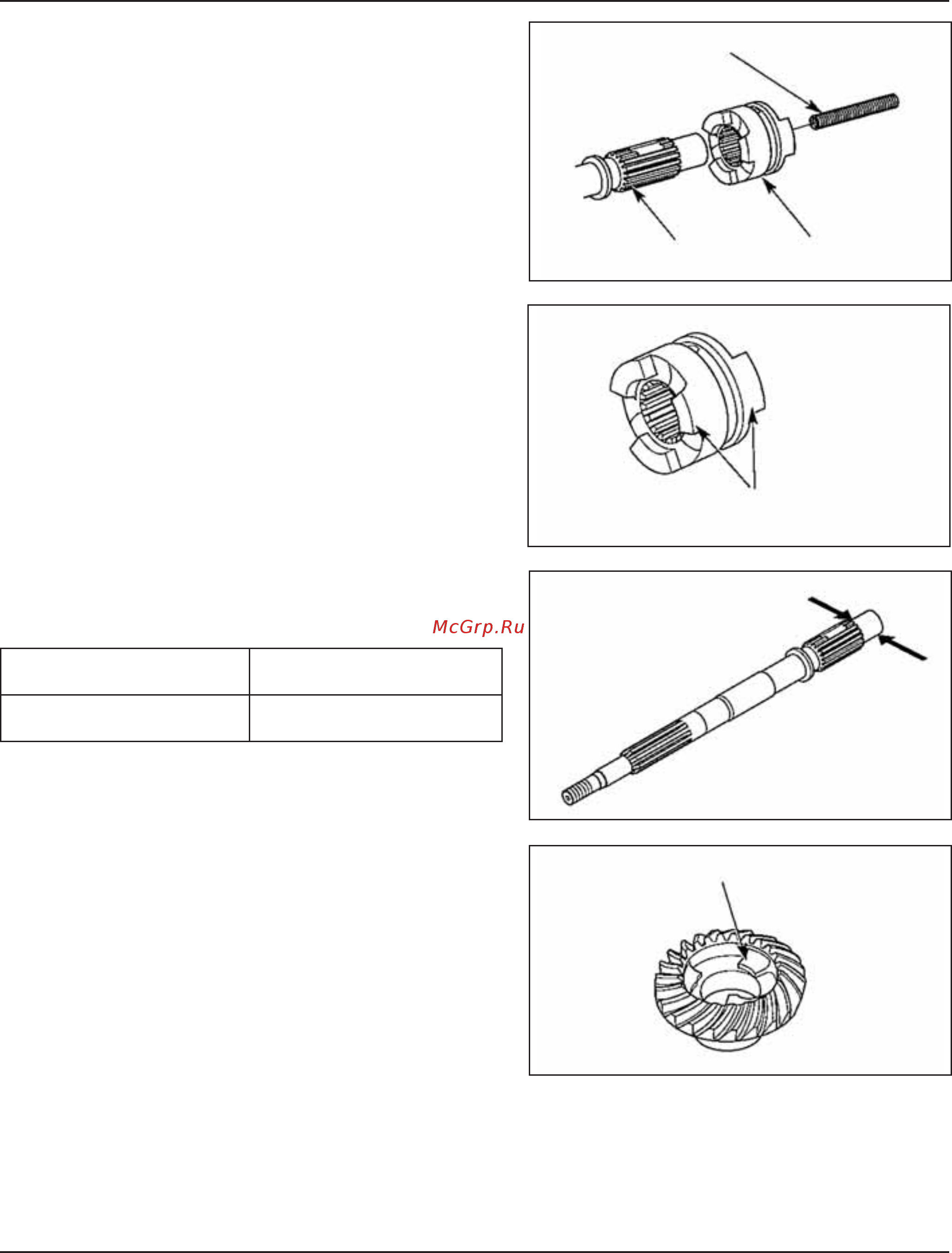

5) Снимите пружину переключателя с дейдвудного вала.

c. ПРОВЕРКА

• ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ РЕВЕРСА

Проверьте кулачки переключателя на предмет износа или

повреждений.

• ДЕЙДВУДНЫЙ ВАЛ

Измерьте диаметр шейки дейдвудного вала в месте посадки

конической шестерни переднего хода.

• КОНИЧЕСКАЯ ШЕСТЕРНЯ РЕВЕРСА

Проверьте кулачки переключателя и зубья шестерни на пред-

мет износа или повреждений. При необходимости замените в

сборе с дейдвудным валом.

Номинальное значение Предельно допустимое в

эксплуатации значение

16,973-16,984 мм

(0,6682-0,6687 дюйма)

16,95 мм

(0,667 дюйма)

[1] ПРУЖИНА ПЕРЕКЛЮЧАТЕЛЯ

[2] ПЕРЕКЛЮЧАТЕЛЬ

МУФТЫ РЕВЕРСА

[3] ГРЕБНОЙ ВИНТ

[1] КУЛАЧКИ МУФТЫ РЕВЕРСА

[1] ШЕЙКА КОНИЧЕСКОЙ

ШЕСТЕРНИ ПЕРЕДНЕГО

ХОДА

[1] КУЛАЧОК МУФТЫ РЕВЕРСА
