Honda BF 15 [133/306] Трос включения нейтрали при запуске

BF15D-BF20D

7-1

7. БАРАБАННО-ШНУРОВОЙ СТАРТЕР С ВОЗВРАТНОЙ ПРУЖИНОЙ

1. ТРОС ВКЛЮЧЕНИЯ НЕЙТРАЛИ ПРИ ЗАПУСКЕ

2. БАРАБАННО-ШНУРОВОЙ СТАРТЕР С ВОЗВРАТНОЙ

ПРУЖИНОЙ

3. КОЖУХ В ПУСКОВОГО МЕХАНИЗМА (СТАРТЕРА)

1. ТРОС ВКЛЮЧЕНИЯ НЕЙТРАЛИ ПРИ ЗАПУСКЕ

a. СНЯТИЕ

1) Снимите верхний кожух двигателя.

2) Установите механизм реверса в нейтральное положение.

3) Отсоедините верхний конец троса от рычага ограничите-

ля.

4) Отсоедините нижний конец троса от штока переключате-

ля.

5) Ослабьте контргайку и регулировочную гайку и снимите

трос.

b. УСТАНОВКА

1) Установите механизм реверса в нейтральное положение.

2) Присоедините нижний конец троса к штоку переключате-

ля.

3) Правильно проложите трос (стр. 2-28), закрепите трос на

кожухе барабанно-шнурового стартера, затем закрепите

верхний конец троса на рычаге ограничителя.

4) Отрегулируйте трос.

c. РЕГУЛИРОВКА

1) Снимите верхний кожух двигателя и установите механизм

реверса в нейтральное положение.

2) Ослабьте контргайку и вращайте регулировочную гайку,

пока паз в рычаге ограничителя не совпадёт с меткой на

кожухе барабанно-шнурового стартера

3) Затяните контргайку после выполнения регулировки.

4) После выполнения регулировки проверьте правильность

работы механизма включения нейтрали при запуске, при-

водя в действие барабанно-шнуровой стартера.

5) Установите на место верхний кожух двигателя.

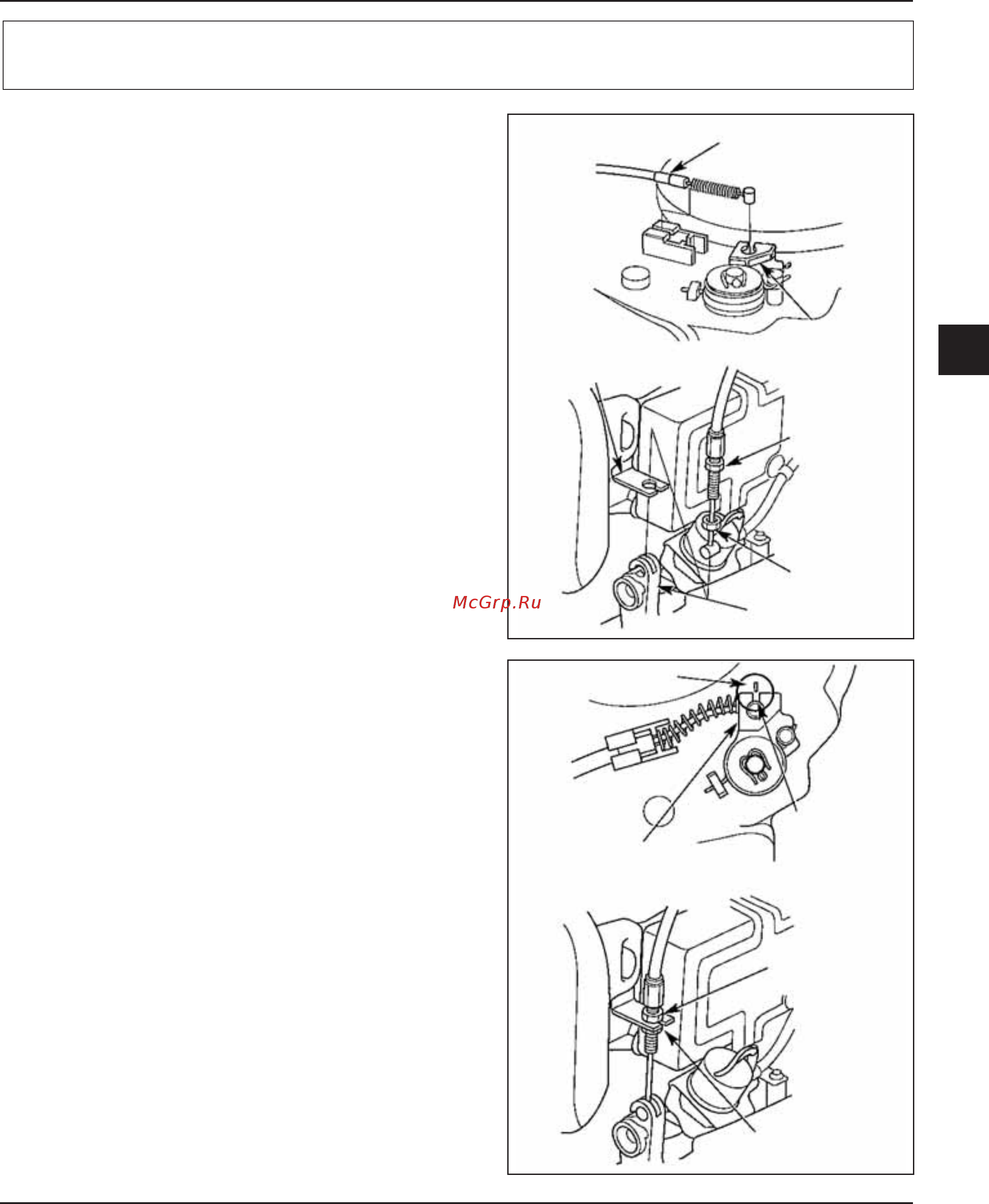

[1] ТРОС ВКЛЮЧЕНИЯ НЕЙТРАЛИ ПРИ ЗАПУСКЕ

[2]

РЫЧАГ

ОГРАНИЧИТЕЛЯ

[6]

СКОБА

КРЕПЛЕНИЯ

ТРОСА

[4] КОНТРГАЙКА

[5] ШТОК ПЕРЕКЛЮЧАТЕЛЯ

[3]

РЕГУЛИ-

РОВОЧНАЯ

ГАЙКА

[1] МЕТКА

[2] ПАЗ

[5] РЫЧАГ
