BF15D-BF20D
2-30

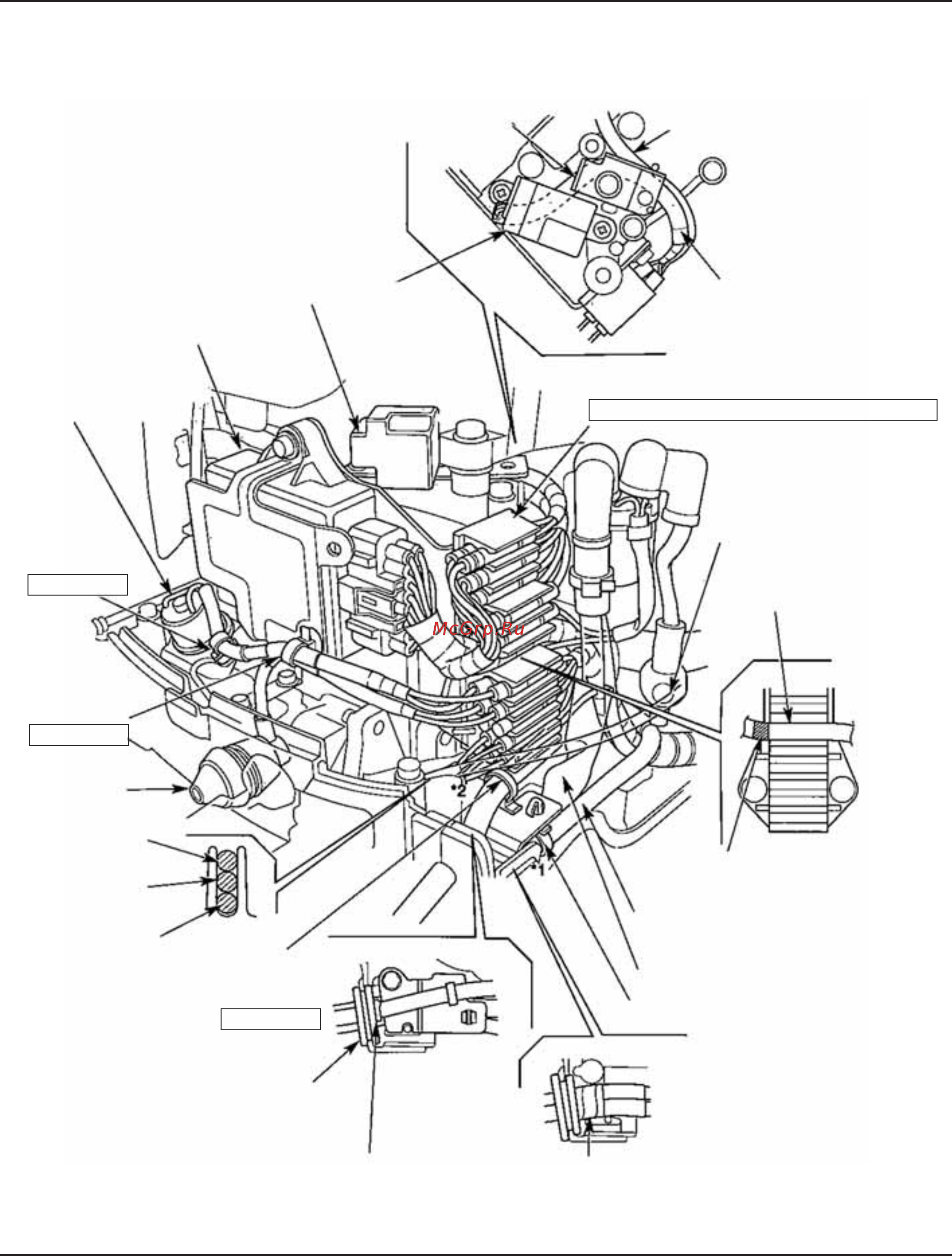

• Румпельное руление
*1: Модель с электрическим стартером
*2: Модель без электрического стартера
[1] *1 ПЕРЕКЛЮЧАТЕЛЬ
НЕЙТРАЛЬНОГО
ПОЛОЖЕНИЯ
[2] КОНТРОЛЛЕР
СИСТЕМЫ
ЗАЖИГАНИЯ
[3] ГЕНЕРАТОР
ИМПУЛЬСОВ
[4] ПЛАНКА КРЕПЛЕНИЯ ПРОВОДА
[5]
*1 КАТУШКА ЗАРЯДКИ,
КАТУШКА НАГРЕВАТЕЛЯ
КЛАПАНА ПУСКОВОГО
ОБОГАЩЕНИЯ
и ПРОВОД КАТУШКИ
ВОЗБУЖДЕНИЯ
*2 ПРОВОДА КАТУШКИ
ЗАРЯДКИ
и КАТУШКИ
ВОЗБУЖДЕНИЯ
[6] ПРОВОД
ГЕНЕРАТОРА
ИМПУЛЬСОВ
[7] КРОНШТЕЙН КРЕПЛЕНИЯ РАЗЪЁМОВ
[8] ТРОС ГАЗА
[9] ГЛАВНЫЙ ЖГУТ
[10] БЕЛАЯ ЛЕНТА (Совместите кромку
ленты с кронштейном крепления
разъёмов, как показано на рисунке).
[11] *1 ШИНА «МАССЫ»
АККУМУЛЯТОРНОЙ БАТАРЕИ
[12] *1 ШИНА СТАРТЕРА
[13] ЛЕНТОЧНЫЙ ХОМУТ
[14]
*1 БЕЛАЯ ЛЕНТА
Совместите кромку белой ленты с внутренней
частью уплотнительной втулки на масляном кар-
тере, как показано.
[15]
*2 ХОМУТ КРЕПЛЕНИЯ ПРОВОДА
Совместите кромку хомута крепления провода
с внутренней частью уплотнительной втулки
масляного картера, как показано на рисунке.
[16] УПЛОТНИТЕЛЬНАЯ ВТУЛКА
НА МАСЛЯНОМ КАРТЕРЕ
[18]
*1 ПРОВОД
ВЫКЛЮЧАТЕЛЯ
ЗАПУСКА
ДВИГАТЕЛЯ
[19] ПРОВОД
ВЫКЛЮЧАТЕЛЯ
АВАРИЙНОЙ
ОСТАНОВКИ
ДВИГАТЕЛЯ
[20] ТРОС ГАЗА
[21] СИГНАЛИЗАТОР
ДАВЛЕНИЯ
МАСЛА
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ: стр. 2-31
[17] ХОМУТ
КРЕПЛЕНИЯ
ЖГУТА
стр. 2-39
[17] ХОМУТ
КРЕПЛЕНИЯ
ЖГУТА
стр. 2-39
[17] ХОМУТ
КРЕПЛЕНИЯ
ЖГУТА
стр. 2-39
