BF15D-BF20D
16-28
[1] КАТУШКА ЗАЖИГАНИЯ
[2]
ВЫСОКОВОЛЬТНЫЙ ПРОВОД
(ЦИЛИНДР № 1)
[3]
ВЫСОКОВОЛЬТНЫЙ ПРОВОД
(ЦИЛИНДР № 2)
[4]
РЕЗИНОВАЯ ПОДУШКА
КАТУШКИ ЗАЖИГАНИЯ
[5]
ЗЕЛЕНАЯ МЕТКА
[6]
ПРОВОД
ПЕРВИЧНОЙ
ОБМОТКИ
(ЧЕРНЫЙ)
[7]
ПРОВОД
ПЕРВИЧНОЙ
ОБМОТКИ
(ЧЁРНО-ГОЛУБОЙ)
[8]
ЧЕРНАЯ
МЕТКА

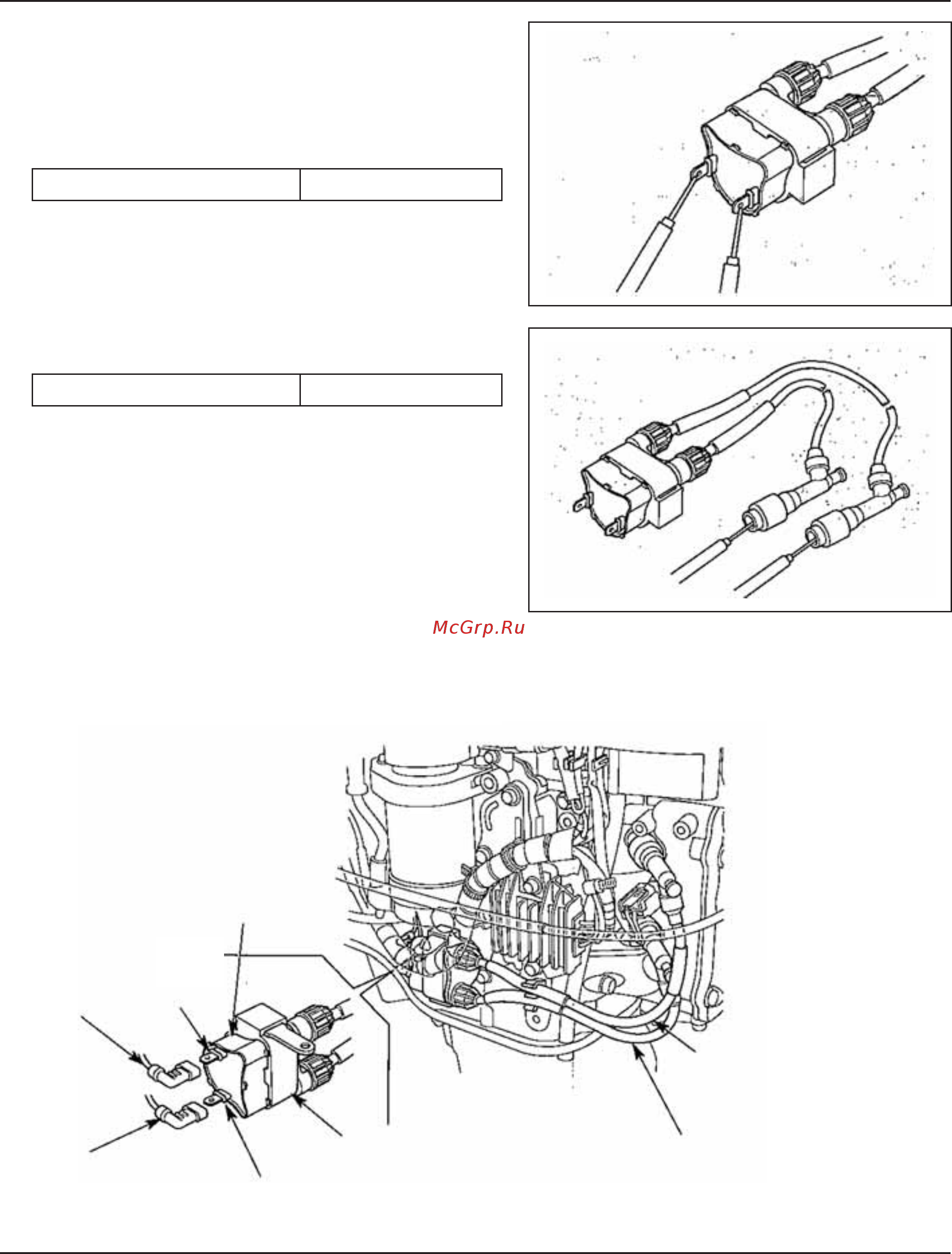

b. ПРОВЕРКА
1) Проверьте высоковольтные провода на предмет рас-
трескивания или повреждения изоляции, замените при
необходимости.
2) Измерьте сопротивление первичной обмотки на контактах
разъёма.
3) Измерьте сопротивление вторичной обмотки через нако-
нечники свечей зажигания.
c. УСТАНОВКА
Сборка производится в порядке обратном разборке.
• Присоедините провода первичной обмотки к контактам
катушки зажигания, как показано на рисунке.
Номинальное сопротивление 0,8-1,0 Ом
Номинальное сопротивление 23,0 – 34,8 кОм
