BF15D-BF20D
11-24
15) Подведите нижнюю головку поршня к шатунной шейке.
16) Смажьте шатунные шейки и шатунные крышки моторным
маслом.
17) Совместите установочные метки и установите шатунную
крышку.
18) Смажьте моторным маслом резьбу и подголовник шатун-
ных болтов и затяните их установленным моментом.
МОМЕНТ ЗАТЯЖКИ:
12 Н·м (1,2 кгс·м, 9 фунт-сила·фут)
19) Установите прокладку на боковую крышку картера ко-
ленчатого вала, установите крышку на картер и затяните
фланцевые болты М6 х 22.
20) Установите ранее снятые компоненты:
- ведущий зубчатый шкив ремня ГРМ (стр. 9-11).
- катушку зарядки и маховик(стр. 9-8).
- головку цилиндров (стр. 10-20).
- барабанно-шнуровой стартер (стр. 7-9).
- топливный насос (стр. 6-18) глушитель
и карбюратор (стр. 6-13).

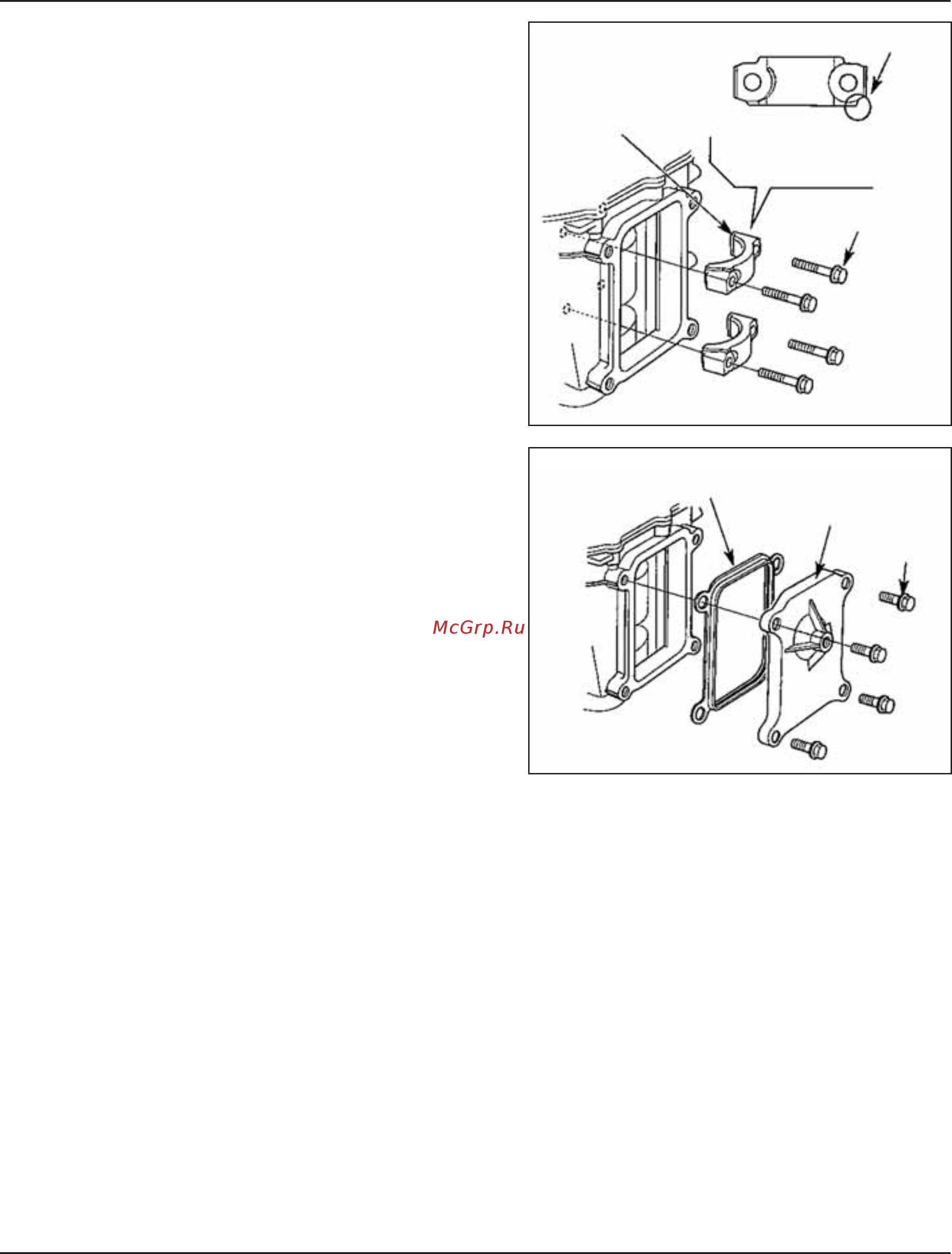

[1] ШАТУННАЯ
КРЫШКА
(2 шт.)
[2] УСТАНОВОЧНАЯ МЕТКА
[3]
Вид со стороны головок
шатунных болтов
[4] ШАТУННЫЙ
БОЛТ (4 шт.)
[1] ПРОКЛАДКА
БОКОВОЙ КРЫШКИ
[2] БОКОВАЯ КРЫШКА
КАРТЕРА
КОЛЕНЧАТОГО ВАЛА
М6 x 22 (4 шт.)
