BF15D-BF20D
6-21
4. ТОПЛИВНЫЙ БАК
a. РАЗБОРКА/СБОРКА
Перед разборкой слейте полностью топливо из бака и топли-
вопроводов.
• Очистите фильтр топливоприёмника от грязи и проверьте
целостность сетки фильтра. При необходимости замени-
те сетчатый фильтр.
• Пластмассовый бак
Бензин огнеопасен и взрывоопасен.
При работе с фильтром существует опасность полу-
чения ожогов или серьёзных травм.
• Не приближайтесь к бензину с открытым пламе-
нем, искрящими или раскалёнными предметами.
• Проводите работу с топливом только на открытом
воздухе.
• Немедленно протрите пролитый бензин.
ПРЕДУПРЕЖДЕНИЕ

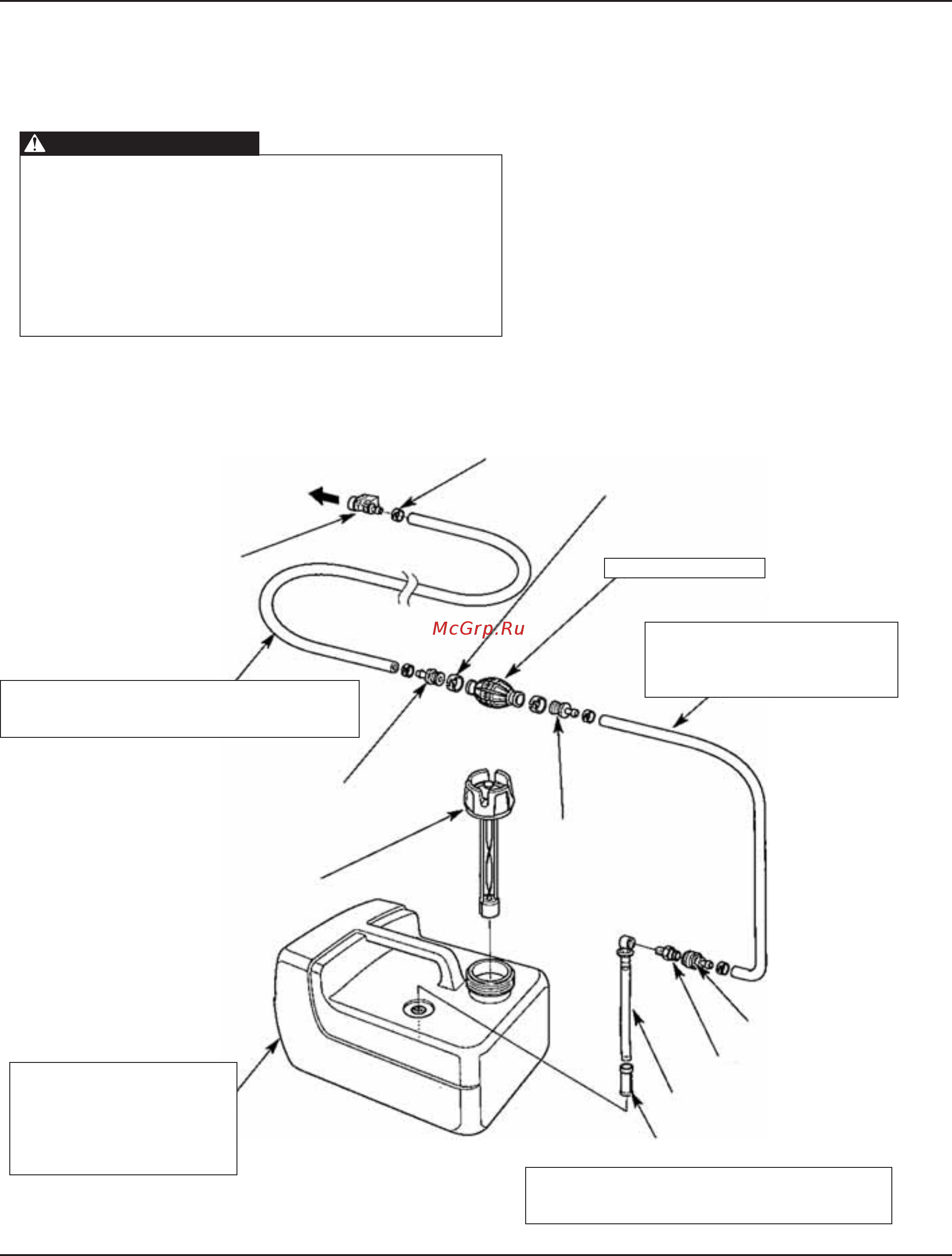

[1] К ДВИГАТЕЛЮ
[2] ХОМУТ ШЛАНГА 12,5 мм (4 шт.)
[3] ХОМУТ ШЛАНГА 20 мм (2 шт.)
[4] РУЧНОЙ
ТОПЛИВОПОДКАЧИВАЮЩИЙ НАСОС
[5] ТОПЛИВНЫЙ ШЛАНГ (ДЛИННЫЙ)
ПРИ СБОРКЕ:
Проверьте на предмет нали-
чия трещин или деградации.
При необходимости замените
[12] ВСАСЫВАЮЩИЙ
КЛАПАН
[6] ТОПЛИВНЫЙ РАЗЪЁМ
[7] ТОПЛИВНЫЙ ШТУЦЕР
[8] ТОПЛИВОПРИЁМНАЯ
ТРУБКА В БАКЕ
[9] ТОПЛИВНЫЙ ФИЛЬТР ПРИЁМНОЙ ТРУБКИ
СБОРКА:
Очистите фильтр топливоприёмника от гря-
зи и проверьте целостность сетки фильтра.
[10] ТОПЛИВНЫЙ БАК
ЁМКОСТЬ:
12 л (3,2 галлона США, 2,6
Британского галлона)
СБОРКА:
Перед сборкой очистите
бак от грязи и пыли
[11] КРЫШКА ТОПЛИВНОГО БАКА
[13] НАГНЕТАТЕЛЬНЫЙ КЛАПАН
[14] ТОПЛИВНЫЙ ШЛАНГ
(КОРОТКИЙ)
ПРИ СБОРКЕ:
Проверьте на предмет наличия трещин или
деградации. При необходимости замените
[15] ТОПЛИВНЫЙ РАЗЪЁМ А
В СБОРЕ: стр. 6-23
