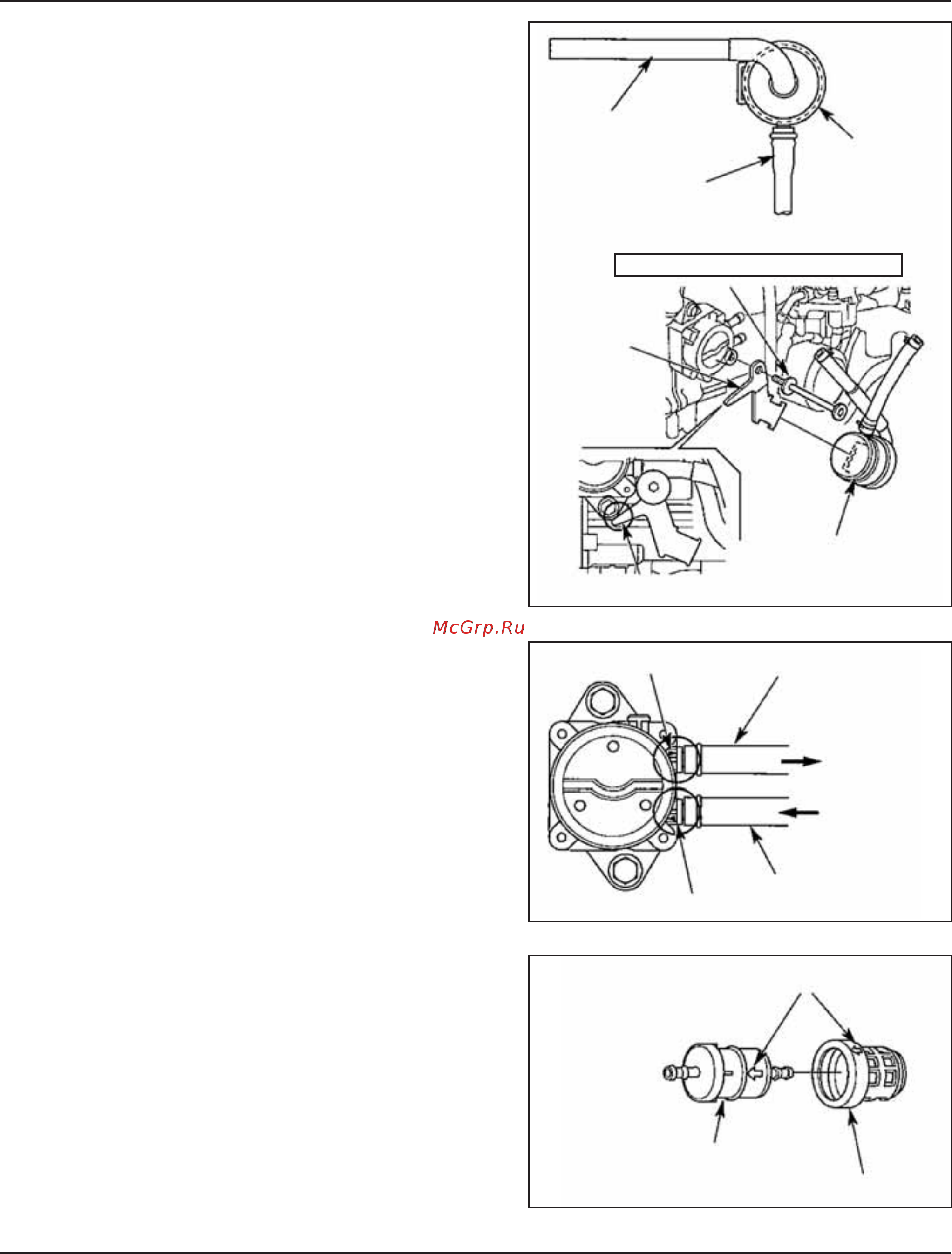

BF15D-BF20D
6-20
4) Присоедините топливопроводы C и D к топливному реси-
веру, как показано на рисунке и закрепите их хомутами.
• Присоедините топливопровод С широким концом
к топливному ресиверу.
5) Установите кронштейн топливного ресивера так, чтобы
стопор касался прилива под топливным насосом, и затя-
ните боковой стопор двигателя установленным момен-
том.
МОМЕНТ ЗАТЯЖКИ:
10 Н·м (1,0 кгс·м, 7 фунт-сила·фут)
6) Присоедините топливопровод В к нижнему штуцеру (мет-
ка W) и топливопровод С к верхнему штуцеру (метка X).
7) Вставьте топливный фильтр в защитный кожух, развер-
нув стрелку, как показано на рисунке. Установите фильтр
с кожухом так, чтобы стрелка на защитном кожухе была
направлена к топливному насосу.
8) Присоедините штуцер топливного шланга к подвесному
двигателю. Прокачайте топливо при помощи ручного
подкачивающего насоса и проверьте, чтобы не было течи
топлива.
[1] ТОПЛИВОПРОВОД С
[2] ТОПЛИВОПРОВОД D
[3]
ТОПЛИВНЫЙ
РЕСИВЕР
[4] БОКОВОЙ СТОПОР ДВИГАТЕЛЯ
10 Н·м (1,0 кгс·м, 7 фунт-сила·фут)
[5]
КРОНШТЕЙН
ТОПЛИВНОГО
РЕСИВЕРА
[3]
ТОПЛИВНЫЙ
РЕСИВЕР
[6] УПОР
[1] МЕТКА “X”
[2] ТОПЛИВОПРОВОД С
[3]
К топливному
ресиверу
[4]
От топливного
фильтра
[5] ТОПЛИВОПРОВОД В
[6] МЕТКА “W”
[1] СТРЕЛКА
[2] ЗАЩИТНЫЙ КОЖУХ ФИЛЬТРА
[3] ТОПЛИВНЫЙ ФИЛЬТР
[4]
К топливному
насосу
