BF15D-BF20D
12-9

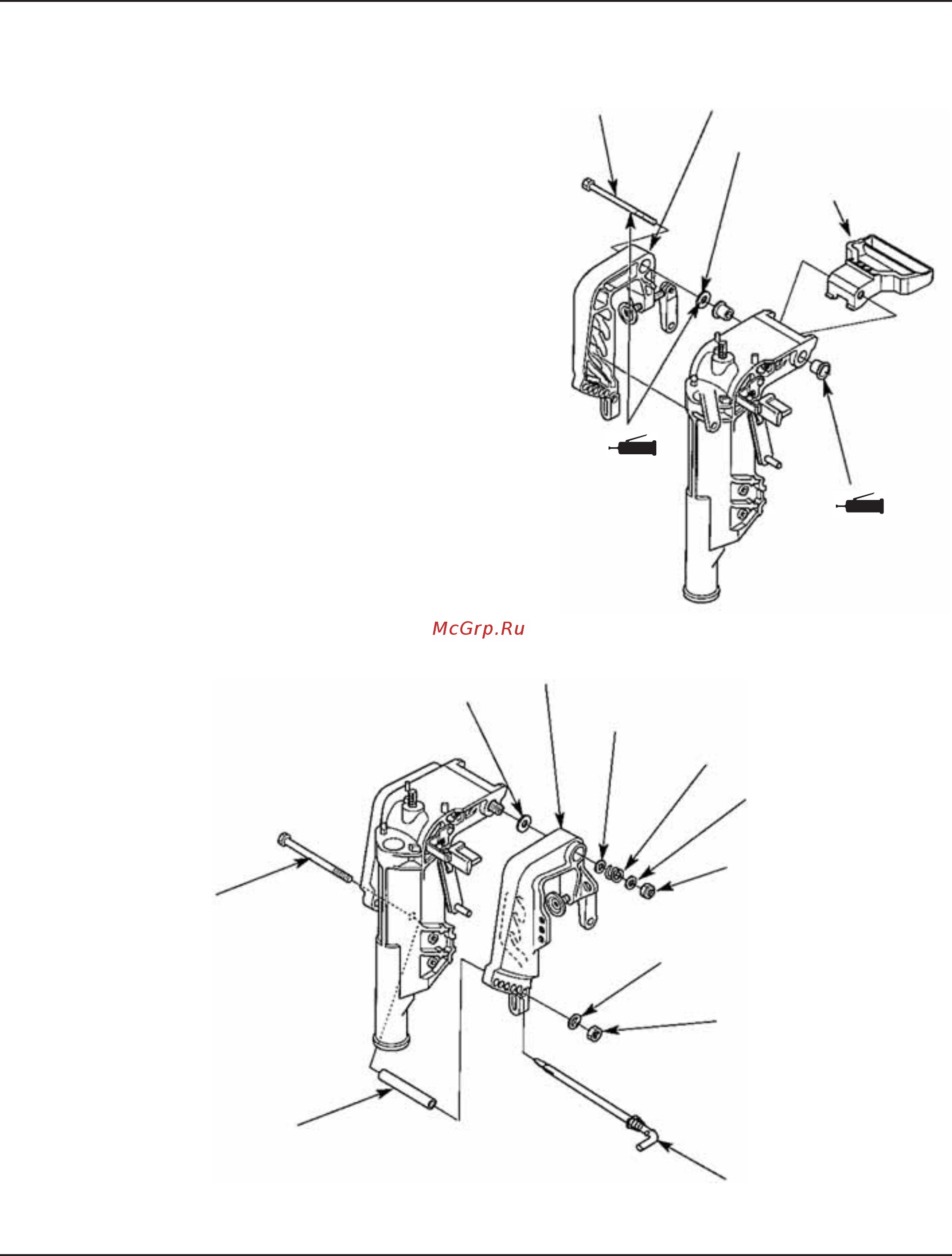

[3] ШАЙБА 10 мм (2 шт.)
[6] ПРАВЫЙ ТРАНЦЕВЫЙ КРОНШТЕЙН
[7] ШАЙБА 10 мм
[8] ПРУЖИНА ОСИ НАКЛОНА
[9] ШАЙБА 8 мм
[10]
САМОКОНТРЯЩАЯСЯ
ГАЙКА М8
[11] ПЛОСКАЯ ШАЙБА 6 мм
[12] ГАЙКА М6
13 ПАЛЕЦ РЕГУЛИРОВКИ НАКЛОНА
[14] РАСПОРНАЯ ВТУЛКА 6 мм
[15] БОЛТ М6x 160 мм
b. УСТАНОВКА
• Модель с румпельным управлением
1) Смажьте консистентной смазкой новые втулки корпуса
вертикальной оси и вставьте их в корпус вертикальной
оси.
2) Смажьте маслом резьбу и фланец осевого болта наклона
двигателя и отверстие для болта.
3) Установите левый транцевый кронштейн, ручку для пе-
реноски и шайбу, затем установите осевой болт наклона
двигателя.
4) Установите шайбу и правый Транцевый кронштейн.
5) Установите шайбу 10 мм, шайбу 8 мм пружины механизма
наклона и наживите самоконтрящуюся гайку 8 мм.
6) Установите распорную втулку 6 мм, болт М6 х 160, шайбу
6 мм и гайку М6. Затяните гайку М6.
7) Затяните самоконтрящуюся гайку М8 установленным
моментом.
МОМЕНТ ЗАТЯЖКИ:
24 Н·м (2,4 кгс·м, 17 фунт-сила·фут)
8) Установите палец регулировки наклона.
[1]
БОЛТ
МЕХАНИЗМА
НАКЛОНА
[2]
ЛЕВЫЙ ТРАНЦЕВЫЙ
КРОНШТЕЙН
[3] ШАЙБА 10 мм (2 шт.)
[4] РУЧКА
ДЛЯ ПЕРЕНОСКИ
[5]
ВТУЛКИ ОСИ
НАКЛОНА (2 шт.)
смазка
смазка
