BF15D-BF20D
11-6
c. УСТАНОВКА
1) Проверьте анод и замените на новый, если прежний силь-
но корродирован. Установите анод и затяните винт
М5 х 20.
2) Установите новое уплотнительное кольцо на крышку водя-
ной рубашки.
3) Проверьте уплотнитель водоподводящей трубы. Если уп-
лотнитель повреждён, замените его на новый. Установите
уплотнитель водоподводящей трубы в крышку водяной
рубашки.
4) Установите промывочный клапан с пружиной короткой
стороной к крышке, как показано на рисунке.
5) Установите крышку водяной рубашки и затяните шесть
фланцевых болтов М6 х 22.
6) Установите кронштейн В хомута и хомут с клипсой.
7) Установите на крышку термостата новую прокладку.
8) Установите термостат, крышку термостата и затяните
фланцевые болты М6 х 36.

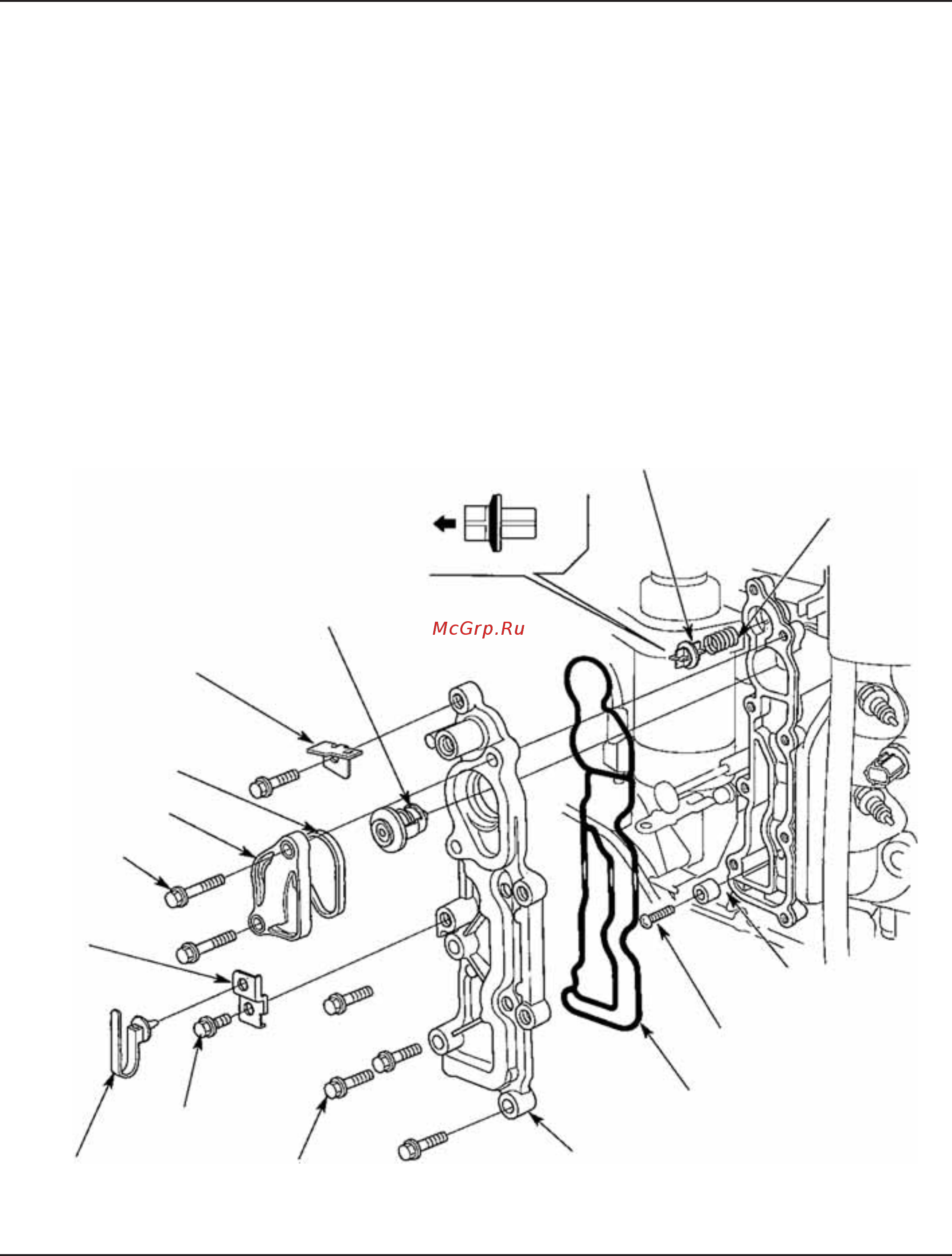

[1] КРОНШТЕЙН КОРОБКИ
ПРЕДОХРАНИТЕЛЕЙ
[2] ТЕРМОСТАТ
[3] К КРЫШКЕ
ВОДЯНОЙ
РУБАШКИ
[4] ПРОМЫВОЧНЫЙ КЛАПАН
[5] ПРУЖИНА
ПРОМЫВОЧНОГО КЛАПАНА
[6]
АНОД
ПРОТИВОКОРРОЗИОННОЙ
ЗАЩИТЫ
[7] ВИНТ М5 х 20 мм
[8] УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
КРЫШКИ ВОДЯНОЙ РУБАШКИ
[9] КРЫШКА ВОДЯНОЙ РУБАШКИ
М6 x 22 (6 шт.)
М6X12
[10] ЛЕНТОЧНЫЙ ХОМУТ
С КЛИПСОЙ
[11] КРОНШТЕЙН
В ХОМУТА
М6 x 36 (2 шт.)
[12] КРЫШКА
ТЕРМОСТАТА
[13] ПРОКЛАДКА КРЫШКИ
