BF15D-BF20D
5-2
2. ЛЕВЫЙ НИЖНИЙ КОЖУХ ДВИГАТЕЛЯ
a. СНЯТИЕ
1) Снимите верхний кожух двигателя с защёлками (стр. 5-1).
2) Отверните пять винтов М5 х 10.
3) Потяните нижний кожух двигателя с выступа на масляном
картере в передней части двигателя и снимите левый
нижний кожух двигателя.
b. УСТАНОВКА
1) Установите на место левый нижний кожух двигателя.
• Совместите отверстие в левом нижнем кожухе с высту-
пом на передней части масляного картера.
• В задней части, совместите канавку в левом нижнем
кожухе с утолщением на правом нижнем кожухе и от-
верстие – с выступом.
2) Надёжно затяните винты.
МОМЕНТ ЗАТЯЖКИ:
4,5 Н·м (0,45 кгс·м, 3,3 фунт-сила·фут)
3) Установите верхний кожух двигателя с защёлками
(стр. 5-1).

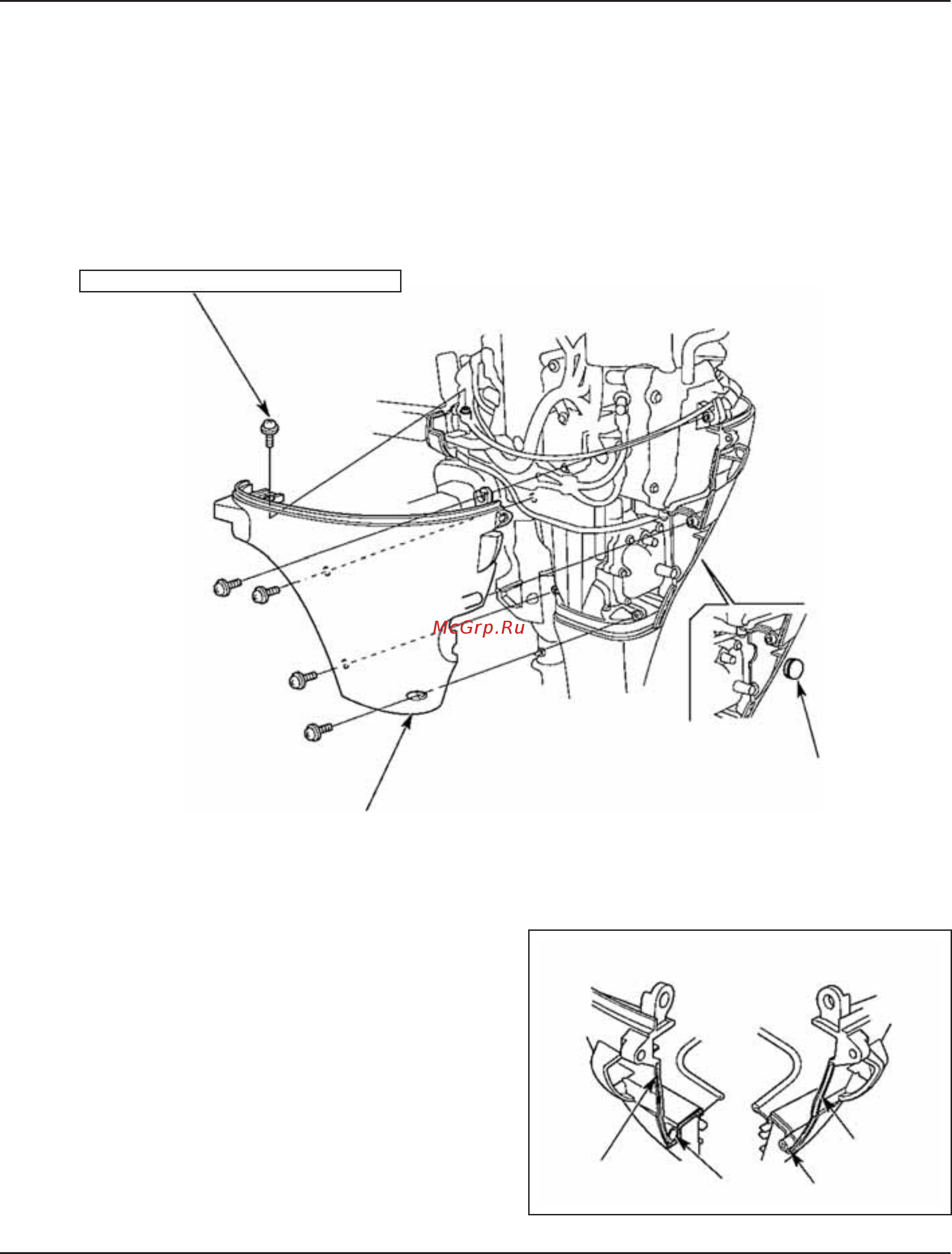

[1] ВИНТ М5 x 10 мм с несъёмными шайбами (5 шт.)
4,5 Н·м (0,45 кгс·м, 3,3 фунт-сила·фут)
[2] УПЛОТНИТЕЛЬ (ЗАГЛУШКА) КОЛОНКИ
(только для стандарта Боденского озера)
[3] ЛЕВЫЙ НИЖНИЙ КОЖУХ ДВИГАТЕЛЯ
[1] ЛЕВЫЙ НИЖНИЙ
КОЖУХ ДВИГАТЕЛЯ
[2] ПРАВЫЙ НИЖНИЙ
КОЖУХ ДВИГАТЕЛЯ
[3]
УТОЛЩЕНИЕ
[4] ВЫСТУП
[5] ОТВЕРСТИЕ
[6] КАНАВКА
