Honda BF 15 [134/306] Барабанно шнуровой стартер с возвратной пружиной
![Honda BF 15 [134/306] Барабанно шнуровой стартер с возвратной пружиной](/views2/1240095/page134/bg86.png)

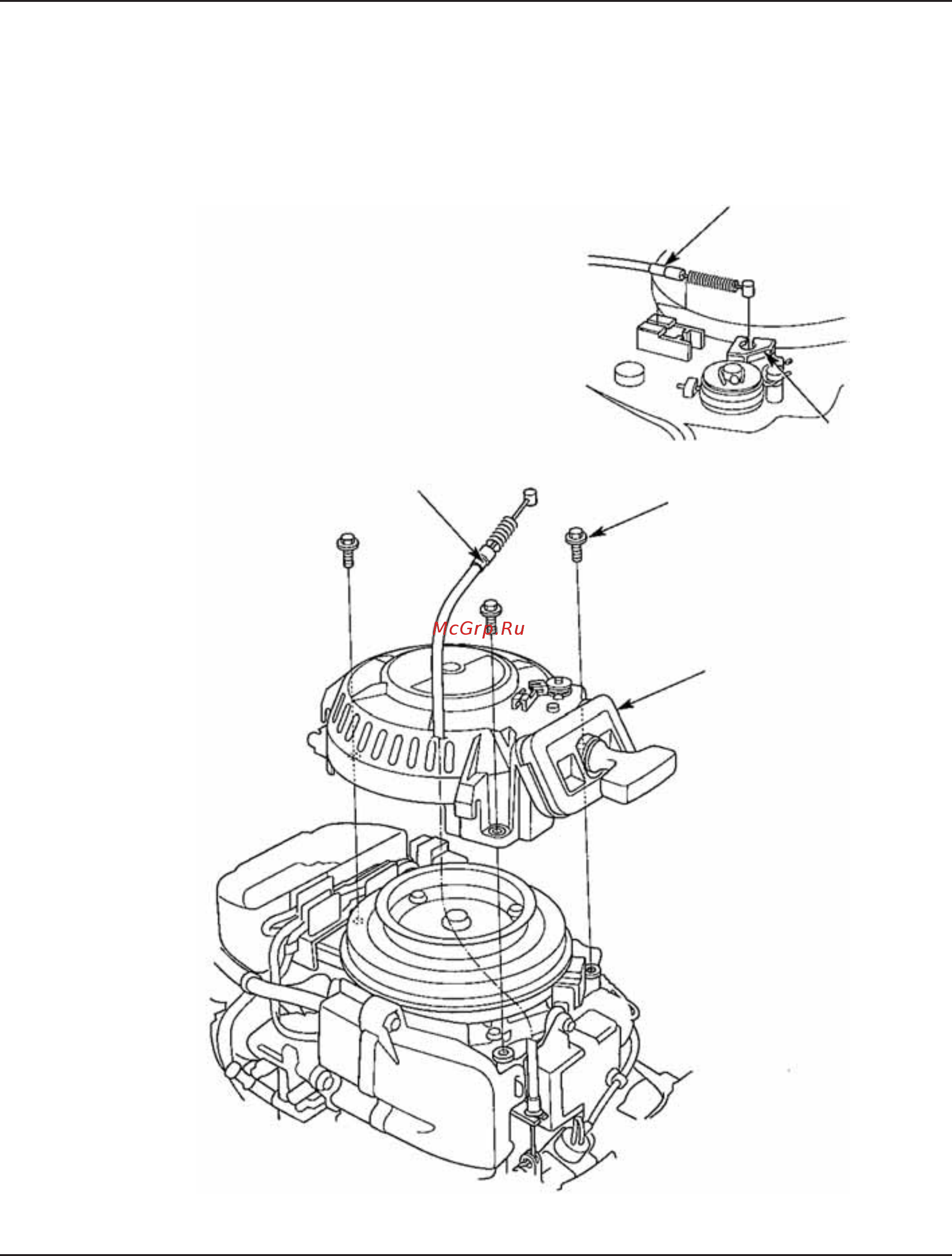

BF15D-BF20D
7-2
[1] ТРОС ВКЛЮЧЕНИЯ
НЕЙТРАЛИ ПРИ ЗАПУСКЕ
[2] РЫЧАГ
ОГРАНИЧИТЕЛЯ
М6 x 22 (3 шт.)
[3] БАРАБАННО-
ШНУРОВОЙ
СТАРТЕР В СБОРЕ
[1] ТРОС ВКЛЮЧЕНИЯ
НЕЙТРАЛИ ПРИ ЗАПУСКЕ
2. БАРАБАННО-ШНУРОВОЙ СТАРТЕР С
ВОЗВРАТНОЙ ПРУЖИНОЙ
a. СНЯТИЕ
1) Снимите верхний кожух двигателя.
2) Отсоедините верхний конец троса включения нейтрали
при запуске от рычага ограничителя.
3) Вытащите трос включения нейтрали при запуске из кожу-
ха барабанно-шнурового стартера.
4) Отверните три фланцевых болта М6 X 22 мм и снимите
барабанно-шнуровой стартер.
